EKMT451VSN561MA50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 560μF 450V ±20% 3000h@ 105°C 2.85A@ 120Hz,4.0755A@ 50kHz 卡入式安装,通孔安装 35mm*50mm*52.5mm
供应商型号: F-EKMT451VSN561MA50S
供应商: 海外现货
标准整包数: 200

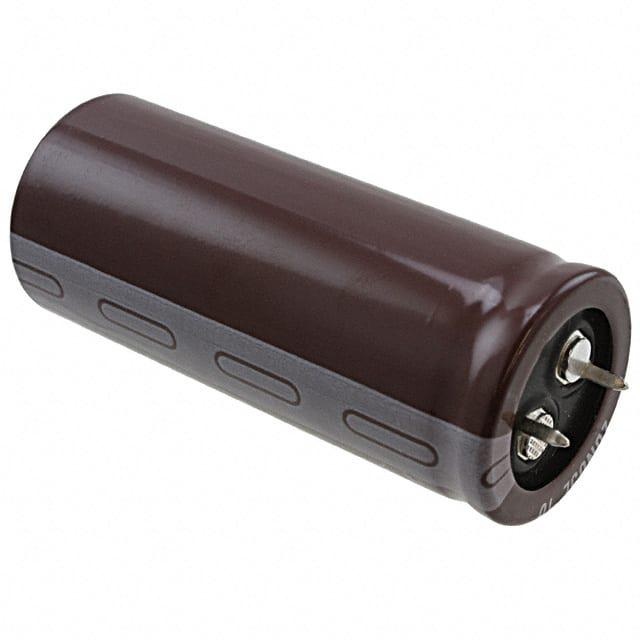

NIPPON CHEMI-CON 铝电解电容 EKMT451VSN561MA50S

EKMT451VSN561MA50S概述

    高频电解电容器KMT系列技术手册

    产品简介


    KMT系列是一款高性能的高频铝电解电容器,主要用于逆变控制和开关电源。相比KMS系列,它具有更高的纹波电流承受能力,能耐受105℃的工作温度。这种电容器适用于需要高可靠性、大容量的应用场景,尤其是在工业和汽车电子领域。

    技术参数


    KMT系列的技术参数如下表所示:
    | 参数名称 | 描述 |

    | 工作电压范围 | 420Vdc, 450Vdc |
    | 电容范围 | 82µF 至 680µF |
    | 温度范围 | -25℃ 至 105℃ |
    | 额定纹波电流(Arms) | 视具体型号而定 |
    | 泄漏电流 | I ≤ 3 CV (μA) |
    | 失效率因子(tanδ) | 最大0.20 @ 20℃, 120Hz |
    | 端子代码 | VS/ LI |
    | 尺寸 | φD×L (mm) |

    产品特点和优势


    - 高纹波电流承受能力:相较于其他同类产品,KMT系列在相同温度下可承受更高的纹波电流。
    - 卓越的耐热性:能够在高达105℃的高温环境下稳定工作,适合各种恶劣环境。
    - 广泛的应用范围:适用于多种电路设计,如逆变控制、开关电源等。

    应用案例和使用建议


    在逆变控制应用中,KMT系列电容器能够有效降低电磁干扰,提高系统的稳定性。例如,在开关电源中使用KMT系列电容器,可以显著提高电源的可靠性和寿命。建议在使用时,根据具体应用场景选择合适的型号和尺寸,以确保最佳性能。

    兼容性和支持


    - 兼容性:KMT系列电容器可与其他标准的电子元器件兼容,方便集成到现有系统中。
    - 技术支持:制造商提供全面的技术支持和维护服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过大导致发热 | 减小负载,或者使用更大容量的电容器 |
    | 泄漏电流过大 | 检查电容器是否受损,更换新的电容器 |

    总结和推荐


    KMT系列高频铝电解电容器凭借其高纹波电流承受能力、耐高温性能和广泛应用范围,成为逆变控制和开关电源的理想选择。它不仅提高了系统的稳定性和可靠性,还能适应各种复杂的工作环境。强烈推荐在相关应用中选用此款电容器,以获得最佳性能和使用寿命。

EKMT451VSN561MA50S参数

参数
电容值 560μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 2.85A@ 120Hz,4.0755A@ 50kHz
长*宽*高 35mm*50mm*52.5mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMT451VSN561MA50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMT451VSN561MA50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMT451VSN561MA50S EKMT451VSN561MA50S数据手册

EKMT451VSN561MA50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 7.2934 ¥ 61.7754
400+ $ 7.2283 ¥ 61.2239
600+ $ 7.1632 ¥ 60.6723
库存: 400
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 12355.08
