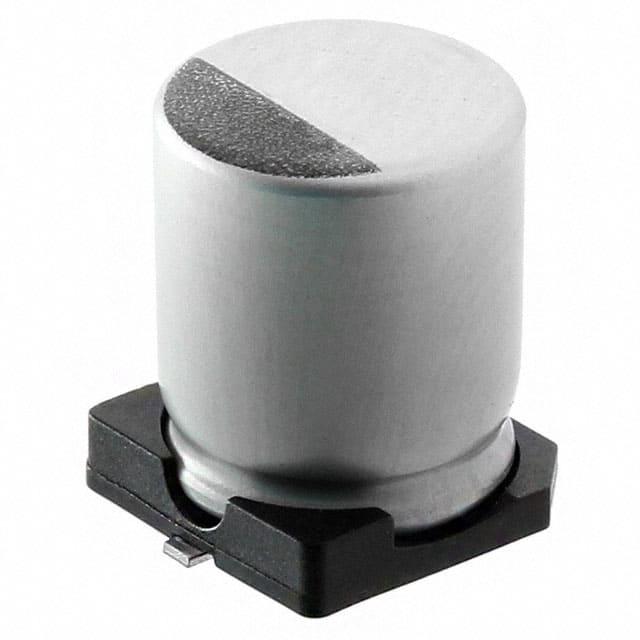

EMZR160ARA331MF80G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 16V ±20% 160mΩ@ 100kHz 2000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 12M-EMZR160ARA331MF80G
供应商: 云汉优选
标准整包数: 900
NIPPON CHEMI-CON 铝电解电容 EMZR160ARA331MF80G

EMZR160ARA331MF80G概述

    AIchipTM-MZRSeries:铝电解表面贴装电容器

    产品简介


    AIchipTM-MZRSeries 是一款适用于多种应用场合的铝电解表面贴装电容器,具有低等效串联电阻(ESR)和高达105℃的工作温度。该系列电容器以其紧凑设计、长寿命及高可靠性而闻名,适用于消费电子产品、工业控制、汽车电子等多个领域。

    技术参数


    - 类别: 表面贴装铝电解电容器
    - 额定电压范围: 6.3V 至 50V DC
    - 容值范围: 22μF 至 2,200μF
    - 温度范围: -55℃ 至 +105℃
    - 最大漏电流: \( I = \max(0.01CV, 3\mu A) \)
    - 介电损耗角正切 (tanδ):
    - 额定电压 (Vdc) 6.3V 时: 0.26
    - 额定电压 (Vdc) 10V 时: 0.19
    - 额定电压 (Vdc) 16V 时: 0.16
    - 额定电压 (Vdc) 25V 时: 0.14
    - 额定电压 (Vdc) 35V 时: 0.12
    - 额定电压 (Vdc) 50V 时: 0.10 (均在20℃、120Hz条件下测量)

    产品特点和优势


    - 小型化设计: 在保持低等效串联电阻 (ESR) 的同时,实现了显著的尺寸减小。
    - 耐高温: 可以在高达105℃的环境中稳定运行,具有优秀的耐热性能。
    - 长寿命: 在105℃下连续工作2000小时后,电容器性能依旧符合标准。
    - 抗溶剂性: 配备有特殊涂层,能够抵御某些溶剂的侵蚀。
    - 振动抵抗力: 结构坚固,能够承受高强度振动。
    - RoHS 和 AEC-Q200 符合: 符合环保要求和汽车行业标准。

    应用案例和使用建议


    - 工业控制: 在变频器和开关电源中,为滤波和储能提供稳定的电源保障。
    - 消费电子: 适用于智能手机和平板电脑,提供高效能的电能管理。
    - 汽车电子: 在汽车引擎控制系统中提供稳定可靠的电源,应对恶劣的工作环境。
    - 使用建议: 在高温环境下使用时,应特别注意散热措施,以避免内部加热对寿命的影响。此外,在电路设计中,应选择合适的电容值,确保频率响应和瞬态响应性能。

    兼容性和支持


    - 兼容性: 与其他标准表面贴装器件具有良好的兼容性,适合各种电子系统集成。
    - 支持和服务: 厂商提供详细的使用指南和技术支持,确保客户在应用过程中获得最佳体验。

    常见问题与解决方案


    - 问题: 高温环境下工作导致电容器寿命缩短。
    - 解决方案: 使用散热片或其他冷却措施来降低内部温度,减少因内部发热引起的寿命缩短。
    - 问题: 容量变化超出预期范围。
    - 解决方案: 仔细检查电路设计,确保输入电压不超过电容器的额定电压,以避免过度充电导致的容量漂移。
    - 问题: 漏电流异常增大。
    - 解决方案: 确保电路中没有外部干扰,如电磁干扰,这可能会影响电容器的性能。

    总结和推荐


    AIchipTM-MZRSeries 是一款高性能、高可靠性的表面贴装铝电解电容器,适用于各种严苛的应用环境。其独特的低ESR和高温适应性使其成为工业控制、汽车电子和消费电子领域的理想选择。鉴于其优异的表现和广泛的应用范围,我们强烈推荐此系列产品用于各类设计项目。

EMZR160ARA331MF80G参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 160mΩ@ 100kHz
纹波电流 300mA@ 120Hz,600mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMZR160ARA331MF80G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMZR160ARA331MF80G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMZR160ARA331MF80G EMZR160ARA331MF80G数据手册

EMZR160ARA331MF80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
