首页  >  产品百科  >  ESMR451VSN331MR30S

ESMR451VSN331MR30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 450V ±20% 2000h@ 85°C 2.1A@ 120Hz,3.003A@ 50kHz 卡入式安装,通孔安装 30mm*30mm*32.5mm
供应商型号: ESMR451VSN331MR30S
供应商: Master
标准整包数: 5

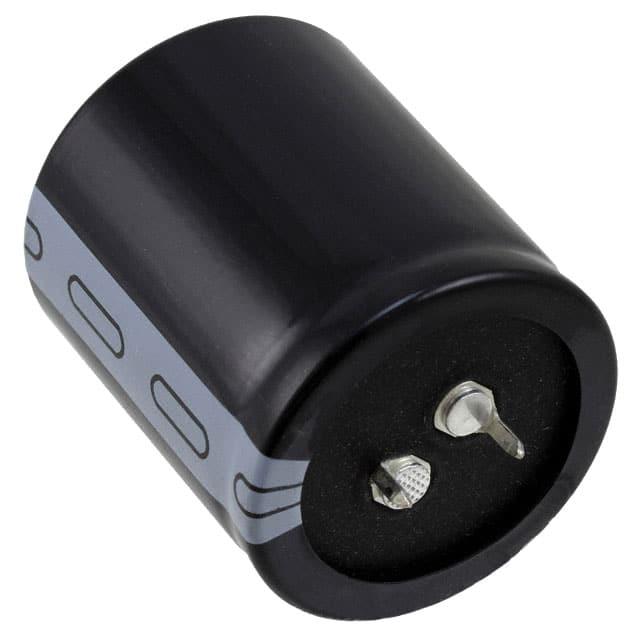

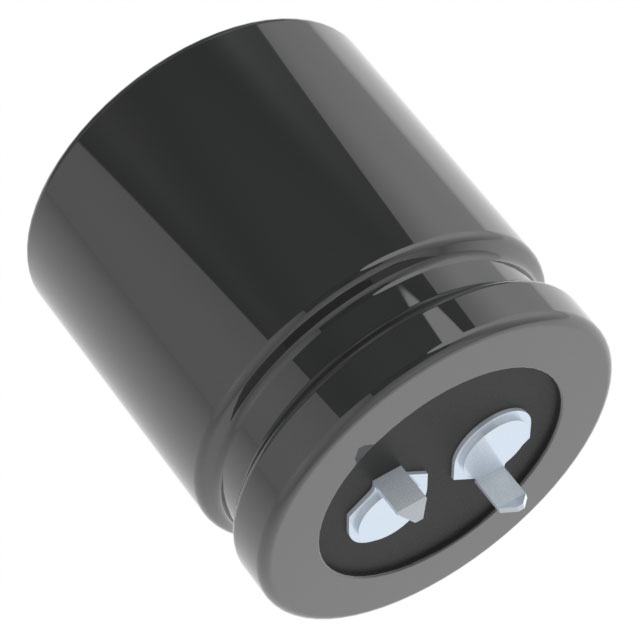

NIPPON CHEMI-CON 铝电解电容 ESMR451VSN331MR30S

ESMR451VSN331MR30S概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是SMR系列铝电解电容器。这类电容器以其高耐纹波电流能力和小巧尺寸著称,特别适用于各种工业应用和高性能电子产品中。主要功能包括提供大容量的储能和滤波作用,广泛应用于电源管理、变频器、逆变器及通讯设备等领域。

    技术参数


    以下为SMR系列电容器的关键技术参数:
    - 工作温度范围:-25℃至+85℃
    - 额定电压范围:400Vdc至450Vdc
    - 电容容差:±20%(M)
    - 漏电流:I ≤ 3CV(其中I为最大漏电流(µA),C为标称电容值(µF),V为额定电压(V))
    - 损耗因子(tanδ):
    - 400V时:≤0.15
    - 420V与450V时:≤0.20(均在20℃下,120Hz)
    - 低温度特性:最大阻抗比(Z(-25℃)/Z(+20℃))为8(120Hz)
    - 耐久性:当电容器在85℃下施加额定纹波电流并恢复到20℃后,其电容变化不超过初始值的±20%,损耗因子变化不超过初始值的200%,漏电流不超过初始值。
    - 存储寿命:当电容器在无电压状态下暴露于85℃环境下1,000小时后,恢复到20℃,电容变化不超过初始值的±15%,损耗因子变化不超过初始值的150%,漏电流不超过初始值。

    产品特点和优势


    SMR系列电容器的特点包括:
    - 耐纹波电流能力:能够承受高达2,000小时的纹波电流(在85℃条件下)。
    - 体积小:相比SMQ系列更加紧凑。
    - 环保设计:符合RoHS2标准。
    - 高可靠性:具备优良的温度稳定性和低损耗特性。
    这些特点使得SMR系列电容器在高温环境下的表现尤为出色,具有较长的使用寿命和高可靠性,使其在市场上具有较强的竞争力。

    应用案例和使用建议


    SMR系列电容器常用于高功率变频器和逆变器系统中,用于能量储存和输出滤波。例如,在一个电力转换系统的滤波电路中,SMR电容器能够有效地吸收高频噪声,提高系统的稳定性。
    使用建议:
    - 在设计电路时,需考虑环境温度的影响,以避免过高的内部加热导致电容寿命缩短。
    - 定期检查电容器的工作状态,尤其是长时间运行的系统,确保其处于最佳工作状态。

    兼容性和支持


    SMR系列电容器与大多数标准电气连接器兼容。制造商提供全面的技术支持和服务,包括产品规格查询、故障排除指南和技术文档下载等。

    常见问题与解决方案


    问题1:电容器温度过高
    解决方法:降低输入电流或增加散热措施,确保电容器工作在允许的温度范围内。
    问题2:电容值不准确
    解决方法:检查电容器是否接线正确,确认没有外部干扰或短路现象。
    问题3:漏电流过大
    解决方法:更换损坏的电容器或检查电路是否有短路点。

    总结和推荐


    综上所述,SMR系列电容器以其高耐纹波电流能力、优异的温度特性和紧凑的设计在众多应用场景中表现出色。我们强烈推荐将该系列产品应用于需要高可靠性和长寿命的场合,特别是在高温环境中。制造商提供的优质支持和全面的技术文档,将进一步增强用户的信心和使用体验。

ESMR451VSN331MR30S参数

参数
电容值 330μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.1A@ 120Hz,3.003A@ 50kHz
工作寿命 2000h@ 85°C
长*宽*高 30mm*30mm*32.5mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMR451VSN331MR30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMR451VSN331MR30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMR451VSN331MR30S ESMR451VSN331MR30S数据手册

ESMR451VSN331MR30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.2465 ¥ 27.4974
50+ $ 2.9986 ¥ 24.932
200+ $ 2.8132 ¥ 23.3786
400+ $ 2.6966 ¥ 22.0823
600+ $ 2.5731 ¥ 21.0715
1000+ $ 2.5215 ¥ 20.6482
2600+ $ 2.5088 ¥ 20.5445
5000+ $ 2.5088 ¥ 20.5445
库存: 702
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 137.48
直接购买
加入购物车
