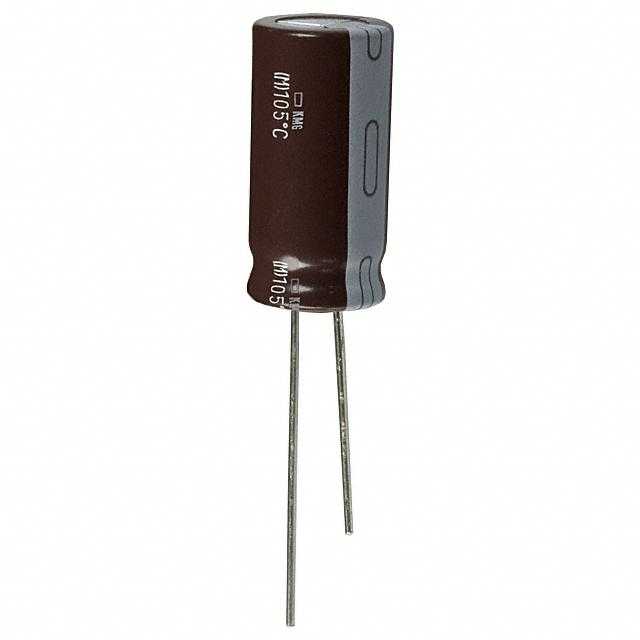

EKMG160ELL332MK25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 3.3mF 16V ±20% 1000h@ 105°C 1.17A@ 120Hz,1.2636A@ 100kHz 插件 通孔安装 12.5mm*25mm*26.5mm
供应商型号: 1323025
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKMG160ELL332MK25S

EKMG160ELL332MK25S概述

    铝电解电容器(KMGSeries)技术手册

    产品简介


    本手册介绍了铝电解电容器的详细技术规格和特性。这些电容器适用于多种工业和消费电子产品,如电源管理、通讯设备和汽车电子等。它们以其卓越的耐热性、高电容值和稳定的工作特性而受到广泛认可。

    技术参数


    KMGSeries铝电解电容器的技术参数如下:
    - 温度范围:-55℃至+105℃(对于6.3至100Vdc),-40℃至+105℃(对于160至400Vdc),-25℃至+105℃(对于450Vdc)
    - 额定电压范围:6.3Vdc至450Vdc
    - 电容容差:±20%(在20℃,120Hz时)
    - 泄漏电流:6.3至100Vdc条件下最大泄漏电流计算公式为 \( I = \max(0.03CV, 4\mu A) \),而在160至400Vdc条件下,泄漏电流计算公式为 \( I = \max(0.03CV+15\mu A, 0.02CV+25\mu A) \)
    - 损耗因子(tanδ):具体数值请参考表格,其中tanδ的最大值在不同电压下有所不同
    - 低温度特性:在不同温度下的最大阻抗比请参考表格
    - 耐久性:在105℃下以额定纹波电流施加直流电压并持续1000小时(部分型号2000小时)后,电容变化不超过初始值的±20%,损耗因子(tanδ)不超过初始值的200%

    产品特点和优势


    KMGSeries铝电解电容器具有以下显著特点和优势:
    - 耐高温:能够在105℃的高温环境下工作,满足许多工业应用的需求。
    - 高可靠性:通过严格的测试和认证,确保长时间运行的稳定性和可靠性。
    - 宽电压范围:支持6.3Vdc至450Vdc的额定电压范围,适应多种应用需求。
    - 低泄漏电流:设计上降低了泄漏电流,提高了能效和寿命。

    应用案例和使用建议


    KMGSeries铝电解电容器被广泛应用于多种场景,例如:
    - 电源管理:用于滤波和稳压电路,提供稳定的输出。
    - 通讯设备:用于信号处理和电源稳定。
    - 汽车电子:用于发动机控制单元(ECU)和其他车载系统。
    使用建议:
    - 在高温环境下使用时,确保采取适当的散热措施,以防止内部过热导致性能下降。
    - 在高电压和大电流环境中,注意监测泄漏电流和损耗因子的变化,及时更换可能失效的电容器。

    兼容性和支持


    KMGSeries铝电解电容器与其他标准电子元件和设备兼容。制造商提供了全面的支持服务,包括技术咨询、产品培训和技术文档,以确保用户能够充分利用这些产品的功能。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    - 问题1:电容值变化超出预期。
    - 解决方案:检查电容器是否正确安装且处于适当的工作环境中,如果必要,重新测量电容值或更换电容器。
    - 问题2:工作温度超出限制。
    - 解决方案:根据产品规格书检查实际工作温度,必要时采取散热措施或选择更高温等级的产品。
    - 问题3:泄漏电流过大。
    - 解决方案:检查电路是否有过载现象,适当减少输入电压或电流,或者更换电容器。

    总结和推荐


    综上所述,KMGSeries铝电解电容器以其优异的性能、广泛的适用性和高度的可靠性,成为众多应用场景的理想选择。我们强烈推荐此系列产品给需要高性能、稳定性和耐用性的用户。在选择合适的型号时,请务必参考详细的规格书,并根据实际应用环境进行正确的选型和使用。

EKMG160ELL332MK25S参数

参数
电容值 3.3mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.17A@ 120Hz,1.2636A@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 12.5mm*25mm*26.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售

EKMG160ELL332MK25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG160ELL332MK25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG160ELL332MK25S EKMG160ELL332MK25S数据手册

EKMG160ELL332MK25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0695
50+ ¥ 5.0695
100+ ¥ 4.5422
250+ ¥ 4.5422
500+ ¥ 4.4611
1000+ ¥ 4.38
5000+ ¥ 4.38
10000+ ¥ 4.38
库存: 898
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.06
直接购买
加入购物车
