EKY-250ELL471MJ16S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 25V ±20% 7000h@ 105°C 1.21A@ 100 kHz,605mA@ 120Hz 1210 通孔安装 10mm*16mm*16mm
供应商型号: 12M-EKY-250ELL471MJ16S
供应商: 国内现货
标准整包数: 2000

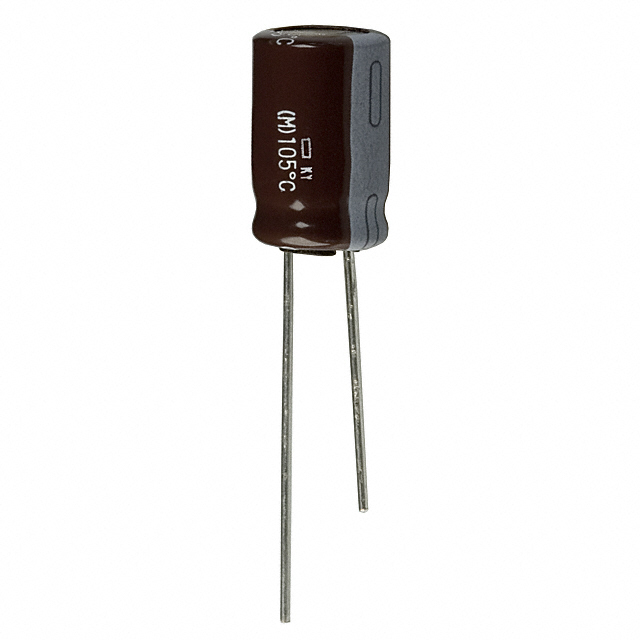

NIPPON CHEMI-CON 铝电解电容 EKY-250ELL471MJ16S

EKY-250ELL471MJ16S概述


    产品简介


    基本介绍
    KY系列电解电容是一种低阻抗、耐高温(105℃)的铝电解电容器,采用了全新的电解质配方以减少等效串联电阻(ESR),并显著提升了耐纹波电流的能力。这些电容器广泛应用于各类电子设备中,如电源转换电路、开关电源、音频放大器及工业控制系统等领域。
    主要功能
    - 低等效串联电阻(ESR):KY系列电容器通过采用新型电解质材料,实现了极低的等效串联电阻,这有助于提高效率和降低热耗散。
    - 高耐纹波电流能力:在105℃的工作环境下,KY系列电容器可承受长达数千小时的高纹波电流。
    - 宽工作温度范围:能够适应从-40℃到+105℃的极端环境条件。
    - RoHS2合规:确保环保要求,适用于全球市场。
    应用领域
    - 电源转换电路:包括交流直流转换器(AC/DC)和直流直流转换器(DC/DC)。
    - 开关电源:用于高效稳定的电力供应系统。
    - 音频放大器:改善信号处理能力和音质表现。
    - 工业控制系统:确保稳定可靠的运行环境。

    技术参数


    关键技术指标
    | 项目 | 参数 |

    | 额定电压范围 | 6.3至100Vdc |
    | 容量公差 | ±20%(M) |
    | 泄漏电流 | I = 0.01CV 或 3μA,取较大者 |
    | 失效因子(tanδ) | 见下表 |
    | 最大阻抗比 | -25℃: 8;-40℃: 16 |
    失效因子(tanδ)
    | 额定电压(Vdc) | 6.3V | 10V | 16V | 25V | 35V | 50V | 63V | 80V | 100V |
    ||
    | tanδ最大值 | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.09 | 0.08 |

    产品特点和优势


    - 创新电解质技术:采用全新的电解质材料,进一步降低了ESR,提高了效率。
    - 高可靠性:105℃环境下使用寿命可达4,000至10,000小时,耐纹波电流能力强。
    - 环境适应性:可在广泛的温度范围内稳定工作,具有良好的低温性能。
    - 环保合规:符合RoHS2标准,适合在各种电子设备中使用。

    应用案例和使用建议


    应用案例
    1. 电源转换电路:KY系列电容器可以稳定地承受高纹波电流,提高电源转换效率,减少热耗散。
    2. 开关电源:适用于需要高效率和稳定性的开关电源系统,延长设备寿命。
    使用建议
    - 在选择具体型号时,根据负载电流和工作温度来确定所需的容量和额定电压。
    - 为避免因纹波电流导致的热损耗,建议选择适当的额定电流,以确保长期可靠运行。

    兼容性和支持


    - KY系列电容器具有广泛的兼容性,可以方便地替换其他品牌的同类产品。
    - 制造商提供全面的技术支持和服务,包括安装指南、使用说明书和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 确认工作环境温度在允许范围内,检查接线是否正确。 |
    | 等效串联电阻(ESR)过高 | 更换同型号但低ESR版本的产品。 |
    | 寿命过短 | 检查是否超过最大纹波电流,适当减小纹波电流。 |

    总结和推荐


    综合评估
    KY系列电解电容器以其出色的低ESR特性、高耐纹波电流能力和广泛的温度适应性,在众多应用场合中表现出色。它们不仅适用于传统的电源转换电路和开关电源,还能满足更苛刻的工业控制需求。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐在各类电子产品中使用KY系列电解电容器。无论是需要高效率、稳定性还是长寿命的场景,这些电容器都是理想的选择。

EKY-250ELL471MJ16S参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.21A@ 100 kHz,605mA@ 120Hz
长*宽*高 10mm*16mm*16mm
通用封装 1210
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKY-250ELL471MJ16S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKY-250ELL471MJ16S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKY-250ELL471MJ16S EKY-250ELL471MJ16S数据手册

EKY-250ELL471MJ16S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5822
20000+ ¥ 0.5647
库存: 2000000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1164.4
