EKMQ201ELL470MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 200V ±20% 2000h@ 105°C 195mA@ 120Hz,351mA@ 100kHz 通孔安装 21.5mm(高度)
供应商型号: 661-EKMQ201E470MK20S
供应商: Mouser
标准整包数: 1

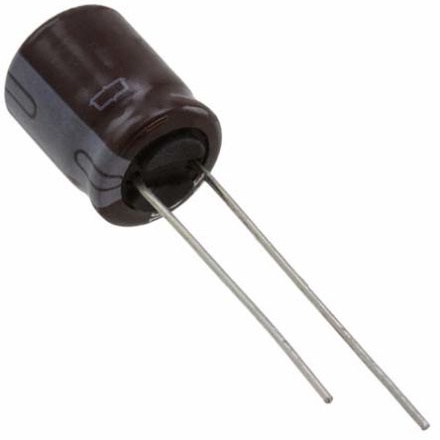

NIPPON CHEMI-CON 铝电解电容 EKMQ201ELL470MK20S

EKMQ201ELL470MK20S概述

    KMQ Series Aluminum Electrolytic Capacitors

    1. 产品简介


    产品类型:
    KMQ系列是一款高性能的铝电解电容器,专为小型化设计。它具有极低的阻抗特性和高可靠性,在广泛的工业及消费类电子产品中得到广泛应用。
    主要功能:
    - 高温耐受能力:能在高达105°C的环境中稳定运行。
    - 宽泛的工作电压范围:支持6.3V至450V直流电压。
    - 低漏电流和低损耗因数:确保更高效和可靠的操作。
    应用领域:
    - 工业自动化控制
    - 汽车电子系统
    - 通讯设备
    - 医疗设备
    - 电源管理系统

    2. 技术参数


    温度范围:
    - 6.3至100Vdc: -55至+105°C
    - 160至400Vdc: -40至+105°C
    - 450Vdc: -25至+105°C
    额定电压范围:
    6.3至450Vdc
    容差:
    ±20%(M)(在20°C,120Hz)
    泄漏电流:
    - 6.3至100Vdc: I=0.03CV或4μA,取较大值;CV≤1,000: I=0.1CV+40最大;CV>1,000: I=0.04CV+100最大
    - 160至450Vdc: I=0.03CV或4μA,取较大值;CV≤1,000: I=0.1CV+40最大;CV>1,000: I=0.04CV+100最大
    损耗因数(tanδ):
    - 额定电压6.3V至450Vdc时的最大值如下:
    - 6.3V: 0.28
    - 10V: 0.24
    - 16V: 0.20
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 63V: 0.10
    - 100V: 0.08
    - 160至250V: 0.20
    - 350至400V: 0.24
    - 450V: 0.24
    低温特性:
    - Z(-25°C)/Z(+20°C)最大值如下:
    - φ8: 不超过6
    - φ10及以上: 不超过6
    - Z(-40°C)/Z(+20°C)最大值如下:
    - φ8: 不超过8
    - φ10及以上: 不超过4
    耐久性:
    - 当电容器恢复到20°C时,满足以下规格:
    - 电容变化: ≤±20%初始值
    - D.F. (tanδ): ≤200%初始值
    - 泄漏电流: ≤初始值
    存放寿命:
    - 当电容器在105°C环境下暴露1000小时后恢复到20°C时,满足以下规格:
    - 电容变化: ≤±20%初始值
    - D.F. (tanδ): ≤200%初始值
    - 泄漏电流: ≤初始值

    3. 产品特点和优势


    KMQ系列铝电解电容器的主要特点包括:
    - 小型化设计,相比当前标准的KMG系列体积更小。
    - 溶剂耐受型,除了160至450Vdc范围外。
    - RoHS2合规,确保环保要求。
    - 能够在高达105°C的环境中稳定运行。
    - 低泄漏电流和低损耗因数,保证高效能和长寿命。
    这些特性使KMQ系列成为各类工业和消费级电子设备的理想选择,特别适用于需要高温环境下的应用。

    4. 应用案例和使用建议


    应用案例:
    KMQ系列铝电解电容器广泛应用于多种电子设备,例如:
    - 工业自动化控制系统中的电源滤波。
    - 汽车电子系统的稳压和滤波电路。
    - 通信设备中的电源管理和信号耦合。
    使用建议:
    - 在实际应用中,要根据具体的工作环境和电压需求选择合适的型号。
    - 在高频应用中,考虑降低有效电流,以延长电容器的使用寿命。

    5. 兼容性和支持


    KMQ系列铝电解电容器通常与其他标准电子组件兼容。厂商提供了详细的技术支持文档和应用指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题1: 电容器的容许电压是否可以超过其额定电压?
    - 解决方案: 不可以,操作电压不应超过额定电压,否则可能导致电容器损坏。
    问题2: 如何测量电容器的泄露电流?
    - 解决方案: 在20°C下,施加1分钟的额定电压后,通过公式I = 0.03CV或4μA来测量。
    问题3: 电容器在储存期间如何保持其性能?
    - 解决方案: 在储存前,电容器应先在额定电压下预处理1000小时,然后在20°C环境下恢复性能。

    7. 总结和推荐


    总结:
    KMQ系列铝电解电容器以其小型化、宽泛的工作温度范围和高可靠性,成为电子元器件领域的优秀选择。其独特的溶剂耐受型设计、RoHS2合规和耐高温特性使其在众多应用场景中表现出色。
    推荐:
    强烈推荐使用KMQ系列铝电解电容器,特别是对于那些需要在高温环境下工作的设备。尽管初期成本可能略高于其他型号,但其卓越的性能和较长的使用寿命将为用户带来更好的长期效益。

EKMQ201ELL470MK20S参数

参数
电容值 47μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 195mA@ 120Hz,351mA@ 100kHz
长*宽*高 21.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

EKMQ201ELL470MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMQ201ELL470MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMQ201ELL470MK20S EKMQ201ELL470MK20S数据手册

EKMQ201ELL470MK20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.6176 ¥ 5.2183
50+ $ 0.4773 ¥ 4.0328
100+ $ 0.4136 ¥ 3.4949
500+ $ 0.3316 ¥ 2.8017
1000+ $ 0.3056 ¥ 2.5827
2000+ $ 0.2743 ¥ 2.318
5000+ $ 0.2552 ¥ 2.156
10000+ $ 0.2405 ¥ 2.0318
库存: 430
起订量: 1 增量: 1
