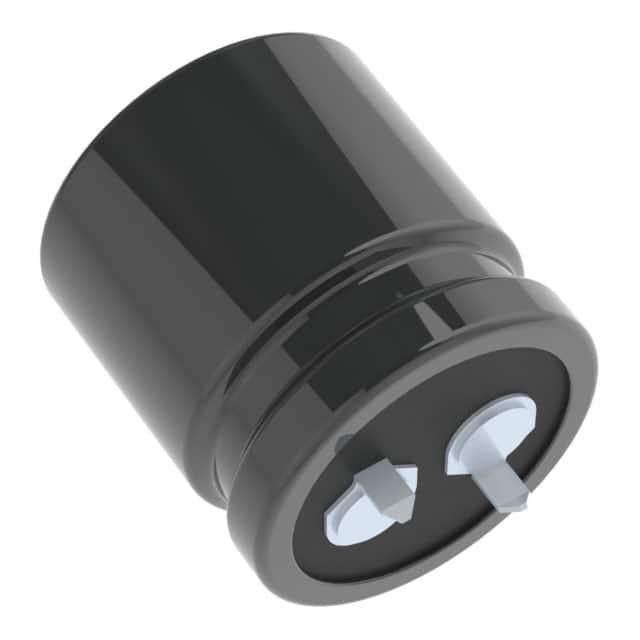

EKMQ401VSN151MQ25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 400V ±20% 2000h@ 105°C 1.2584A@ 50 kHz,880mA@ 120Hz 插件,D25.4xL25mm 卡入式安装,按扣安装,通孔安装 25.4mm*25mm*27mm
供应商型号: EKMQ401VSN151MQ25S
供应商: 云汉优选
标准整包数: 200
NIPPON CHEMI-CON 铝电解电容 EKMQ401VSN151MQ25S

EKMQ401VSN151MQ25S概述

    大容量铝电解电容器KMQ系列技术手册

    产品简介


    大容量铝电解电容器KMQ系列是专为满足严苛工业应用需求而设计的高品质产品。该系列产品具有高耐温、高容值和良好的抗电流波动能力,适用于各种工业电子设备,如变频器、开关电源、通讯设备和照明系统等。其标准温度范围为-40℃至+105℃,能够承受高达105℃的工作温度,确保在极端环境下稳定运行。

    技术参数


    以下是该系列电容器的关键技术参数:
    - 类别:普通型,不溶剂耐受
    - 温度范围:-40℃至+105℃(35Vdc/50Vdc),-25℃至+105℃(160Vdc至450Vdc)
    - 额定电压范围:35Vdc/50Vdc,160Vdc至450Vdc
    - 容差:±20%(M)(在20℃,120Hz时)
    - 泄漏电流:I ≤ 3CV(I: 最大漏电流(μA),C: 额定电容(μF),V: 额定电压(V),在20℃,通电5分钟后)
    - 损耗因数(tanδ)
    - 额定电压(Vdc):35V, 50V, 160V至250V, 315V至400V, 420V与450V
    - (在20℃,120Hz时)
    - 容值(µF):10,000>C > 10,000
    - tanδ(最大值):0.30, 0.35, 0.25, 0.30, 0.15, 0.15, 0.20
    - 低温特性(最大阻抗比)
    - 额定电压(Vdc):35V/50V, 160V至250V, 315V至450V
    - (在120Hz时)
    - Z(-25℃)/Z(+20℃):4, 4, 8
    - Z(-40℃)/Z(+20℃):10, -, -
    - 耐久性
    - 在105℃条件下,当电容器在DC电压下施加额定纹波电流并保持2000小时后,电容器应恢复到20℃状态。
    - 电容变化:≤±20%初始值
    - DF(tanδ):≤200%初始指定值
    - 泄漏电流:≤初始指定值
    - 存储寿命
    - 在105℃无电压状态下暴露1000小时后,电容器恢复到20℃状态。
    - 电容变化:≤±15%初始值
    - DF(tanδ):≤150%初始指定值
    - 泄漏电流:≤初始指定值

    产品特点和优势


    1. 高耐温性能:能在高温环境中正常工作,确保设备在极端条件下的稳定性。
    2. 高容值:提供从几千到几万微法的多种容值选择,满足不同应用场景的需求。
    3. 良好抗纹波电流性能:可在高纹波电流环境下可靠工作,有效延长使用寿命。
    4. 环保认证:符合RoHS2标准,保证产品的绿色环保。
    5. 结构坚固:采用标准封装设计,具备较高的机械强度,适合工业应用。

    应用案例和使用建议


    该系列电容器广泛应用于各种工业电子产品中,如变频器、开关电源和LED驱动电源等。实际使用中,为了保证电容器的使用寿命,建议降低纹波电流的峰值,并选择适当的频率范围以减少内部发热。具体应用时,可以根据负载条件和散热情况合理选择电容器的型号和规格,以确保最佳的性能和可靠性。

    兼容性和支持


    KMQ系列电容器可以与其他常见的电子元器件兼容使用,且具备良好的散热性能,适用于各种工业环境。厂商提供了详细的产品规格和技术支持,包括安装指导和故障排除指南,以确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:长时间高负载工作导致电容器过热。
    - 解决方案:降低纹波电流,确保良好的散热条件,或者选择更高耐温等级的电容器。

    2. 问题:电容器工作时出现异常噪音。
    - 解决方案:检查连接线和焊点是否稳固,确保电路板和外壳的良好接地,避免电磁干扰。

    总结和推荐


    大容量铝电解电容器KMQ系列凭借其优异的耐温性能、高容值、抗纹波电流能力和环保认证,在工业电子领域具有广泛的适用性。其坚固的结构和良好的散热性能使其能够在恶劣的工业环境中长期稳定运行。鉴于其出色的性能表现和高度可靠性,强烈推荐在工业电子设备中使用此系列产品。

EKMQ401VSN151MQ25S参数

参数
电容值 150μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.2584A@ 50 kHz,880mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 25.4mm*25mm*27mm
通用封装 插件,D25.4xL25mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

EKMQ401VSN151MQ25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMQ401VSN151MQ25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMQ401VSN151MQ25S EKMQ401VSN151MQ25S数据手册

EKMQ401VSN151MQ25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 6.6707
2000+ ¥ 6.4706
库存: 4400
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1334.14
