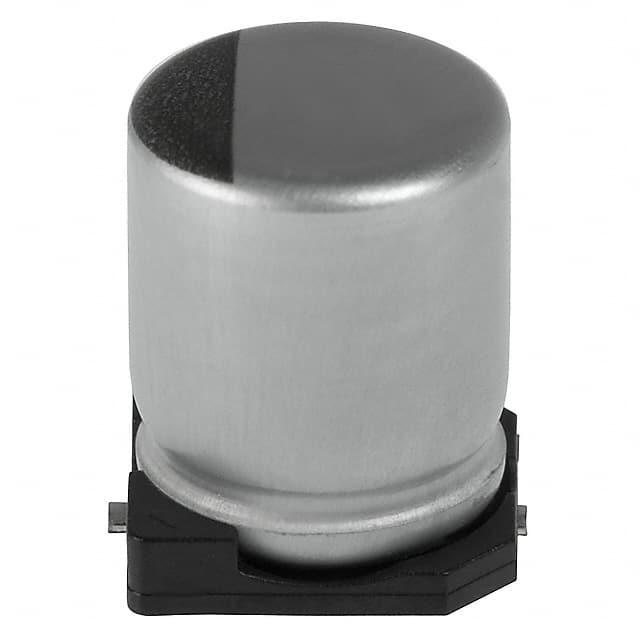

EMZA100ADA331MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 10V ±20% 2000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: CSJ-ST37063189
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EMZA100ADA331MHA0G

EMZA100ADA331MHA0G概述


    产品简介


    AIchipTM-MZASeries表面贴装铝电解电容器
    产品类型:表面贴装铝电解电容器
    主要功能:具有低阻抗、耐溶剂和抗震结构的特点,能够在广泛的温度范围内稳定运行。适用于高可靠性要求的电子设备中。
    应用领域:广泛应用于消费电子、工业自动化、汽车电子、通信设备等领域。

    技术参数


    - 工作温度范围:-55℃至+105℃
    - 额定电压范围:6.3VDC至100VDC
    - 容值范围:4.7μF至1500μF
    - 容差:±20%
    - 漏电流:I=0.01CV 或 3μA(取较大值)
    - 耗散因数(tanδ):
    - 6.3V: 0.26
    - 10V: 0.19
    - 16V: 0.16
    - 25V: 0.14
    - 35V: 0.12
    - 50V: 0.10
    - 63V: 0.08
    - 80V: 0.08
    - 100V: 0.10
    - 阻抗比:在-25℃时为2倍,在-40℃时为3倍,在-55℃时为4倍(在120Hz条件下)
    - 额定寿命:在105℃下2000至5000小时
    - 终端代码:A、G

    产品特点和优势


    1. 低阻抗:保证设备的高效运行。
    2. 耐溶剂:增强产品的耐用性和稳定性。
    3. 抗震结构:适合振动环境下使用。
    4. 符合RoHS标准:环保设计。
    5. AEC-Q200认证:确保产品质量和可靠性。
    6. 宽温度范围:适应各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 消费电子:用于智能手机、平板电脑等设备中。
    - 工业自动化:适用于精密控制系统。
    - 汽车电子:用于车身控制单元(ECU)中。
    - 通信设备:在电信基础设施中作为关键组件。
    使用建议:
    - 在高温环境下使用时,注意降低纹波电流以延长使用寿命。
    - 选择合适的容值和电压等级,以满足特定应用需求。
    - 考虑到震动和冲击环境,选择具有抗震结构的产品。

    兼容性和支持


    兼容性:
    - AIchipTM-MZASeries与多种电子设备和系统兼容,可轻松集成到现有设计中。
    - 可通过指定的终端代码(A、G)进行连接。
    支持:
    - Chemi-Con提供详细的测试数据和技术文档。
    - 用户手册和应用指南详细说明安装、使用及维护方法。

    常见问题与解决方案


    1. Q: 如何选择合适的电容器?
    - A: 根据具体应用需求(如温度范围、额定电压、容值)选择合适型号。
    2. Q: 使用时需要注意什么?
    - A: 避免超压和过流操作,减少内部加热,避免过热。
    3. Q: 产品寿命如何?
    - A: 寿命受内部加热影响,建议降低纹波电流,以延长产品使用寿命。

    总结和推荐


    AIchipTM-MZASeries系列电容器凭借其低阻抗、耐溶剂和抗震结构等特性,成为高性能、高可靠性的选择。它适用于各种苛刻的应用环境,特别是在高温、震动频繁和需要高精度控制的场合。总体而言,推荐使用AIchipTM-MZASeries电容器,特别是对可靠性有严格要求的应用。不过,建议在采购前咨询技术支持以获得更详细的规格和建议。

EMZA100ADA331MHA0G参数

参数
电容值 330μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 300mA@ 120Hz,600mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMZA100ADA331MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMZA100ADA331MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMZA100ADA331MHA0G EMZA100ADA331MHA0G数据手册

EMZA100ADA331MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
