EKMH101VSN102MQ30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 100V ±20% 249mΩ@ 120Hz 2000h@ 105°C 1.51A@ 120Hz,1.812A@ 100kHz 卡入式安装,通孔安装 30mm(宽度)*32mm(高度)
供应商型号: CSCS-EKMH101VSN102MQ30S
供应商: 海外现货
标准整包数: 1

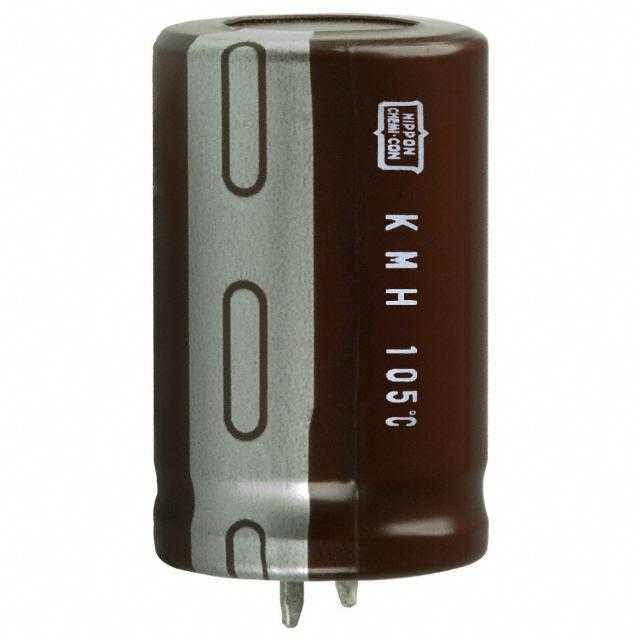

NIPPON CHEMI-CON 铝电解电容 EKMH101VSN102MQ30S

EKMH101VSN102MQ30S概述

    # United Chemi-Con KMH Series 摘要

    产品简介


    KMH 系列电容器是来自United Chemi-Con的标准工业级105°C大型插装式电容器,适用于高容值和高纹波电流需求的应用场合。这类电容器具有高 CV 值(单位体积容量)和出色的纹波承受能力,非常适合用于电源滤波电路。产品采用铅(Pb)自由设计,符合RoHS标准,广泛应用于电力、工业控制、通信等领域。

    技术参数


    基本规格
    - 工作温度范围: -40°C 至 +105°C。
    - 额定电压范围: 6.3V 至 450V DC。
    - 电容范围: 47 µF 至 220,000 µF。
    - 耐久性: 在105°C下运行2000小时,额定纹波电流测试通过。
    - 安装方式: 支持2针或4针插装式设计,以及4针或5针直型端子。
    电气特性
    - 泄露电流: 在20°C条件下,泄露电流不超过0.02CV µA 或 3 mA(取最小值)。
    - 阻抗损耗因子 (Tan δ):
    - 6.3-16V: 0.60 最大
    - 25V: 0.30 最大
    - 160-250V: 0.10 最大
    - 标称容差: ±20%。
    - 额定寿命: 2000小时 @105°C。
    尺寸与封装
    - 尺寸范围: 长度从20 mm到80 mm,直径从22 mm到40 mm。
    - 封装选项: 支持铅(Pb)自由PET套管或PVC套管。

    产品特点和优势


    - 高 CV 值: 提供更小体积内的大容量。
    - 高纹波电流能力: 能够在恶劣的工作环境下持续稳定运行。
    - 环保设计: 符合RoHS标准,无铅且环保。
    - 广泛适用性: 可以适应多种电压和温度条件,支持各种工业应用场景。

    应用案例和使用建议


    KMH系列电容器因其高稳定性及优异的纹波承受能力,在工业电源和高频滤波应用中表现出色。例如,在交流到直流转换器的输入滤波器中使用,可以显著减少输出纹波噪声。对于需要高温工作环境的应用,如服务器电源和工业控制系统,这款电容器能够提供可靠的性能。
    使用建议:
    - 在设计时应确保电容器的工作环境温度不超出其规定的范围。
    - 定期检查和维护系统,以防止长期使用导致的性能下降。
    - 使用适当的设计方案避免静电放电对电容器造成的损害。

    兼容性和支持


    - 兼容性: KMH系列电容器可轻松与其他标准工业组件集成,兼容性强。
    - 支持: United Chemi-Con提供了详尽的技术文档和支持服务,包括在线指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面出现异常膨胀 | 检查是否有过压或过高温度的情况发生,必要时更换电容器。 |
    | 长时间使用后电容器容量减小 | 确保电路设计符合电容器的工作条件,避免超负荷使用。 |
    | 电容器失效,导致系统中断 | 立即停机检查,替换损坏部件,并优化电路设计。 |

    总结和推荐


    总体而言,United Chemi-Con的KMH系列电容器以其卓越的性能、广泛的适用性和环保的设计在市场上占据了一席之地。对于需要高可靠性电容器的工业应用,这款产品是一个非常值得信赖的选择。我们强烈推荐此款产品用于任何需要高性能、高稳定性电容的应用场景。

EKMH101VSN102MQ30S参数

参数
电容值 1mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 249mΩ@ 120Hz
纹波电流 1.51A@ 120Hz,1.812A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 30mm(宽度)*32mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售

EKMH101VSN102MQ30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMH101VSN102MQ30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMH101VSN102MQ30S EKMH101VSN102MQ30S数据手册

EKMH101VSN102MQ30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
101+ $ 2.142 ¥ 18.0999
库存: 400
起订量: 234 增量: 1
交货地:
最小起订量为:101
合计: ¥ 1828.08
直接购买
加入购物车
