首页  >  产品百科  >  ELXZ500ELL391MK20S

ELXZ500ELL391MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 390μF 50V ±20% 7000h@ 105°C 1.48A@ 100kHz,740mA@ 120Hz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: CSJ-ST63694130
供应商: 海外现货
标准整包数: 1

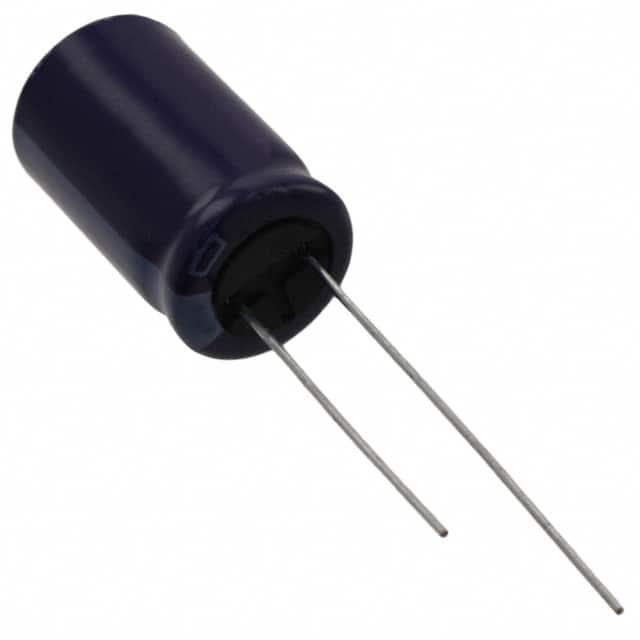

NIPPON CHEMI-CON 铝电解电容 ELXZ500ELL391MK20S

ELXZ500ELL391MK20S概述

    LXZ系列微型铝电解电容器

    产品简介


    LXZ系列微型铝电解电容器是一款创新设计的产品,专为高性能应用而打造。这些电容器采用了先进的电解质技术和新工艺,提供非常低的阻抗、高耐脉冲电流能力和高达105℃的工作温度范围。其小巧的尺寸和低阻抗使其成为各种高要求电子设备的理想选择。

    技术参数


    - 工作温度范围:-55°C至+105°C
    - 额定电压范围:6.3Vdc至63Vdc
    - 电容容差:±20%
    - 泄漏电流:I=0.01CV或3μA,以较大者为准(在20℃下,2分钟后)
    - 损耗因数(tanδ):
    - 6.3V:最大值0.22
    - 10V:最大值0.19
    - 16V:最大值0.16
    - 25V:最大值0.14
    - 35V:最大值0.12
    - 50V:最大值0.10
    - 63V:最大值0.08
    - 使用寿命:在105℃下承受额定纹波电流的指定时间后,在20℃恢复时符合以下标准:
    - φ5和φ6.3:2,000小时
    - φ8:3,000小时
    - φ10:5,000小时
    - φ12.5:7,000小时
    - φ16和φ18:8,000小时
    - 耐溶剂型:见预防和指南

    产品特点和优势


    - 低阻抗:采用创新型电解质和新技术,非常适合高频应用。
    - 高耐脉冲电流能力:在105℃下可耐受2,000至8,000小时的纹波电流。
    - RoHS2合规:符合RoHS2指令。
    - AEC-Q200合规:适用于汽车电子应用,具体测试数据请联系Chemi-Con。

    应用案例和使用建议


    LXZ系列电容器广泛应用于消费电子、通信设备、工业自动化系统等领域。例如,在电源模块中,它们可以有效减少纹波电流引起的内部发热,提高系统的可靠性和稳定性。
    使用建议:
    - 在高湿度环境下使用时,建议采取适当的防护措施。
    - 长寿命性能要求下,应降低交流纹波电流的有效值,以延长电容器的使用寿命。

    兼容性和支持


    - 与其他电子元器件和设备具有良好的兼容性。
    - 厂商提供全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问:如何降低电容器的内加热效应?
    - 答:通过降低交流纹波电流的有效值,可以在实际使用中实现更长的使用寿命。
    2. 问:电容器在高温环境下的使用寿命如何?
    - 答:在105℃下承受额定纹波电流的时间分别为:φ5和φ6.3:2,000小时;φ8:3,000小时;φ10:5,000小时;φ12.5:7,000小时;φ16和φ18:8,000小时。
    3. 问:电容器如何应对高湿度环境?
    - 答:建议采取适当的防护措施,如使用密封包装或涂覆防潮材料。

    总结和推荐


    LXZ系列微型铝电解电容器以其低阻抗、高耐脉冲电流能力和宽工作温度范围,成为高性能电子设备的理想选择。它在多种应用场景中表现出色,特别是在需要低功耗和高稳定性的场合。因此,强烈推荐在各种高要求电子设备中使用该产品。

ELXZ500ELL391MK20S参数

参数
电容值 390μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.48A@ 100kHz,740mA@ 120Hz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

ELXZ500ELL391MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ500ELL391MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ500ELL391MK20S ELXZ500ELL391MK20S数据手册

ELXZ500ELL391MK20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7287 ¥ 6.1721
库存: 2000
起订量: 69 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.17
直接购买
加入购物车
