EPAG401ELL151ML40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 400V ±20% 2000h@ 105°C 1.155A@ 100 kHz,770mA@ 120Hz 通孔安装 16mm*40mm*42mm
供应商型号: 661-EPAG401ELL151ML4
供应商: Mouser
标准整包数: 1

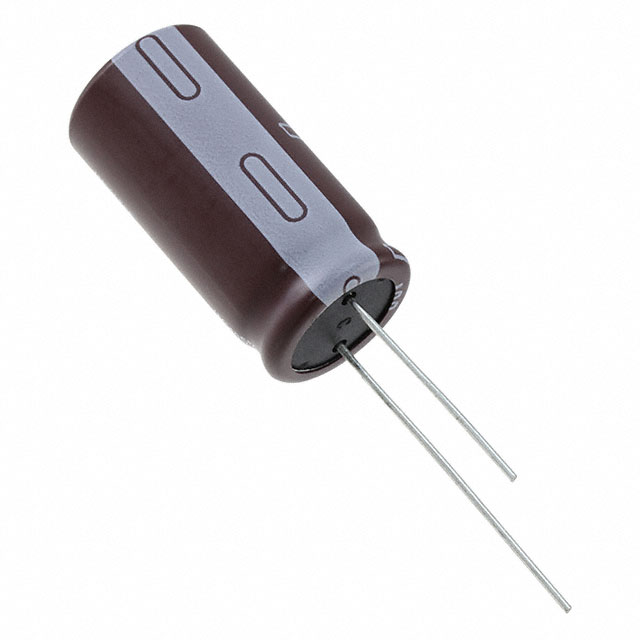

NIPPON CHEMI-CON 铝电解电容 EPAG401ELL151ML40S

EPAG401ELL151ML40S概述


    产品简介


    本产品为PAG系列铝电解电容器,专为低轮廓电源应用设计。这些电容器具有高纹波电流承受能力(直径范围从10mm到18mm),适用于200至450Vdc的工作电压。它们以其小型化设计和出色的耐温性而闻名,在工业电子、通信设备及消费电子产品等领域得到广泛应用。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40°C 至 +105°C (200V, 400Vdc),-25°C 至 +105°C (420V, 450Vdc) |
    | 额定电压范围 | 200V 至 450Vdc |
    | 电容范围 | 18µF 至 560µF |
    | 泄漏电流 | 最大泄漏电流随电压和电容变化 |
    | 失效特性 | 在105°C下经过2,000小时纹流冲击后,电容变化不超过±20%,tanδ变化不超过初始值的200% |
    | 尺寸 | 多种尺寸可选,详见尺寸表 |

    产品特点和优势


    - 小型化设计:PAG系列电容器通过采用小型化设计,满足了现代电子设备对紧凑尺寸的需求。
    - 高纹波电流承受能力:设计允许在高温环境下承受高纹波电流,延长了使用寿命。
    - 环境友好:符合RoHS2标准,对环境友好。
    - 宽工作温度范围:可在极端条件下稳定工作,适用范围广。

    应用案例和使用建议


    PAG系列电容器特别适合于低轮廓电源供应系统。例如,在服务器电源、工业控制设备以及消费电子设备中,它能够提供稳定的电源支持。建议根据实际应用需求选择合适的型号,以达到最佳性能。考虑到长期使用寿命,降低纹波电流可以提高电容器的工作寿命。

    兼容性和支持


    PAG系列电容器具有广泛的兼容性,适用于多种电路板设计。制造商提供了详尽的技术支持,包括安装指南和故障排查服务,确保用户能够充分发挥其性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常 | 检查电路连接是否正确,确认工作温度是否超出正常范围 |
    | 电容稳定性下降 | 降低纹波电流或减少长时间连续工作的周期 |

    总结和推荐


    PAG系列铝电解电容器凭借其高可靠性、高性能和宽泛的应用范围,在市场上具有显著的竞争优势。对于需要在苛刻环境下工作的电子设备来说,PAG系列是一个可靠的选择。强烈推荐给对电容性能要求高的电子设备制造商和设计师使用。

EPAG401ELL151ML40S参数

参数
电容值 150μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.155A@ 100 kHz,770mA@ 120Hz
长*宽*高 16mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EPAG401ELL151ML40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EPAG401ELL151ML40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EPAG401ELL151ML40S EPAG401ELL151ML40S数据手册

EPAG401ELL151ML40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3355 ¥ 36.635
10+ $ 3.047 ¥ 25.7472
100+ $ 1.89 ¥ 15.9705
250+ $ 1.8792 ¥ 15.8792
500+ $ 1.458 ¥ 12.3201
1000+ $ 1.3335 ¥ 11.2681
2500+ $ 1.239 ¥ 10.4696
5000+ $ 1.1865 ¥ 10.0259
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.63
直接购买
加入购物车
