首页  >  产品百科  >  EMHS630GRA241MKE0S

EMHS630GRA241MKE0S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 240μF 63V ±20% 170mΩ@ 100kHz 5000h@ 125°C 460mA@ 120Hz,920mA@ 100kHz 贴片安装 13mm*13mm*14mm
供应商型号: 565-EMHS630GRA241MKE0STR-ND
供应商: Digi-Key
标准整包数: 1

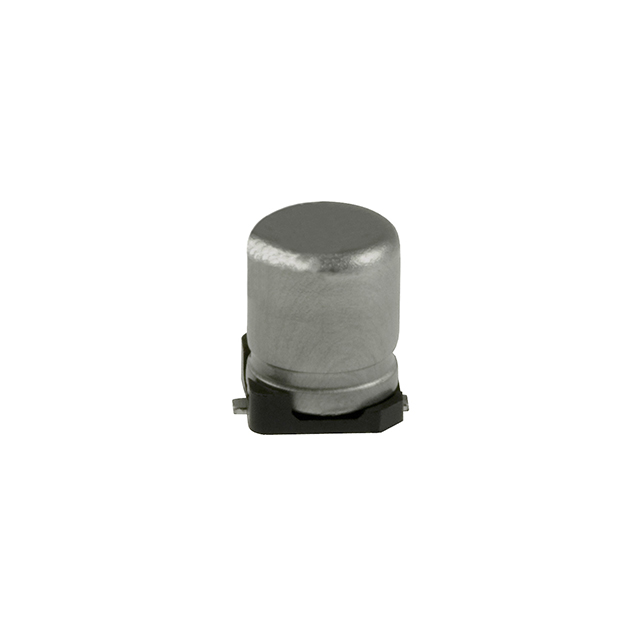

NIPPON CHEMI-CON 铝电解电容 EMHS630GRA241MKE0S

EMHS630GRA241MKE0S概述

    # AIchipTM-MHS 系列铝电解电容器技术手册

    产品简介


    AIchipTM-MHS 系列铝电解电容器是一款专为高温度和高可靠性应用设计的产品,特别适用于基站设备等场合。该系列电容器具有出色的耐热性(高达 125℃),以及出色的振动抵抗结构。凭借高容量和耐久性的特点,它们非常适合于高可靠性的电子产品中。

    技术参数


    以下是 AIchipTM-MHS 系列铝电解电容器的技术参数:
    | 参数 | 描述 |

    | 工作温度范围 | -40℃ 到 +125℃ |
    | 额定电压范围 | 16V 到 100V DC |
    | 容量容差 | ±20%(M)(20℃,120Hz) |
    | 泄漏电流 | I = 0.03CV(最大泄漏电流,μA) |
    | 失效角正切(tanδ) | 额定电压下的最大值,具体见表 |
    | 耐久性 | 5,000 小时,125℃ 下 |
    | 低温度特性 | 最大阻抗比:见表 |
    额定电压与电容关系
    不同额定电压下的电容器技术参数如下:
    | 额定电压 (Vdc) | 16V | 25V | 35V | 50V | 63V | 80V | 100V |

    | 额定容量 (µF) | 1,500 | 1,000 | 680 | 360 | 240 | 180 | 110 |
    | ESR (Ω max./100kHz) | 0.087 | 0.087 | 0.087 | 0.16 | 0.17 | 0.17 | 0.17 |
    | 额定纹波电流 (mArms/125℃, 100kHz) | 1,060 | 1,060 | 1,060 | 880 | 920 | 920 | 920 |

    产品特点和优势


    AIchipTM-MHS 系列电容器的主要特点包括:
    1. 高耐热性:能在高达 125℃ 的环境下稳定工作。
    2. 高容量:具有多种容量选择,满足不同应用场景的需求。
    3. 耐久性:经过 5,000 小时的高温测试,确保长期可靠运行。
    4. 振动抵抗结构:具备优异的机械稳定性,适合各种恶劣环境。
    5. 符合环保标准:RoHS2 和 AEC-Q200 合规。
    这些特性使其成为需要高可靠性和长寿命的应用领域的理想选择。

    应用案例和使用建议


    应用案例
    AIchipTM-MHS 系列电容器广泛应用于基站设备、工业控制设备、汽车电子等领域。其高耐热性和可靠性使它们在这些严苛环境中表现出色。
    使用建议
    - 散热设计:由于电容器在高温下会产热,建议在安装时进行有效的散热设计,以防止过热。
    - 纹波电流管理:长时间使用时需注意纹波电流的影响,根据手册提供的纹波电流乘数选择合适的电容器。
    - 定期检查:虽然该系列电容器具有较长的使用寿命,但定期检查有助于及时发现潜在问题并进行维护。

    兼容性和支持


    - 兼容性:AIchipTM-MHS 系列电容器与市面上大多数基板兼容,具体尺寸可参考手册中的详细规格。
    - 技术支持:ChemCon 提供详细的技术支持和测试数据,用户可通过官网或客服获取更多信息。

    常见问题与解决方案


    1. 电容器发热严重:确保良好的散热设计,如增加散热片。
    2. 电容器寿命缩短:降低纹波电流,避免长时间高负荷运行。
    3. 电容器失效:定期检查并更换老化的电容器,确保系统的稳定运行。

    总结和推荐


    AIchipTM-MHS 系列铝电解电容器以其卓越的耐热性、高容量和可靠性,成为高要求应用领域的首选。结合其优异的振动抵抗结构和环保特性,使得它在市场上具有较强的竞争力。强烈推荐使用此系列产品,特别是在需要高性能和高可靠性的应用场景中。

EMHS630GRA241MKE0S参数

参数
电容值 240μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 170mΩ@ 100kHz
工作寿命 5000h@ 125°C
纹波电流 460mA@ 120Hz,920mA@ 100kHz
长*宽*高 13mm*13mm*14mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMHS630GRA241MKE0S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMHS630GRA241MKE0S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMHS630GRA241MKE0S EMHS630GRA241MKE0S数据手册

EMHS630GRA241MKE0S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7724 ¥ 6.4643
500+ $ 0.7189 ¥ 6.0166
1250+ $ 0.6588 ¥ 5.5131
1750+ $ 0.6393 ¥ 5.3503
2500+ $ 0.6201 ¥ 5.1892
6250+ $ 0.5764 ¥ 4.8237
12500+ $ 0.5482 ¥ 4.5878
库存: 750
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1616.07
