EKZE500ETD821MK35S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 50V ±20% 5000h@ 105°C 1.776A@ 120Hz,2.96A@ 100kHz 通孔安装 35mm(宽度)*36.5mm(高度)
供应商型号: CSCS-EKZE500ETD821MK35S
供应商: 海外现货
标准整包数: 1

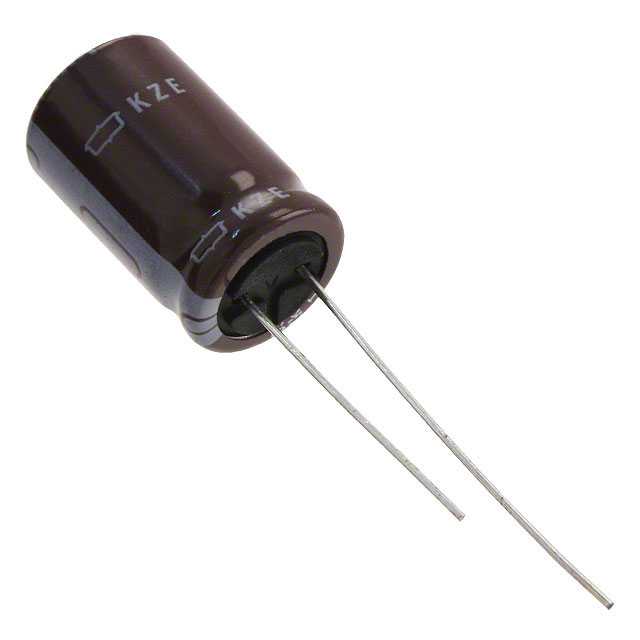

NIPPON CHEMI-CON 铝电解电容 EKZE500ETD821MK35S

EKZE500ETD821MK35S概述


    产品简介


    产品名称: KZE系列铝电解电容器
    产品类型: 微型铝电解电容器
    主要功能:
    - 低阻抗设计,适用于高温工作环境(最高可达105℃)
    - 提供出色的耐久性和稳定的性能
    - 高纹波电流承载能力,适合多种高频应用
    应用领域:
    - 电源管理模块
    - 工业自动化控制设备
    - 汽车电子系统
    - 医疗电子设备

    技术参数


    | 项目 | 特性 |

    | 类别 | 低压阻抗铝电解电容器 |
    | 温度范围 | -40℃至+105℃ |
    | 额定电压范围 | 6.3VDC至100VDC |
    | 电容范围 | 6.8μF至8200μF |
    | 电容公差 | ±20%(M) |
    | 漏电流 | ≤0.01CV 或 3μA,取较大值(V为额定电压,C为标称电容,单位均为μF) |
    | 损耗因子(tanδ) | 见图表,最大值在0.08至0.22之间 |
    | 额定纹波电流 | 105℃环境下,范围从几毫安到数安培不等 |
    | 使用寿命 | 在105℃下,使用额定纹波电流时寿命可达2000至5000小时 |

    产品特点和优势


    - 创新电解质技术: 采用新型电解质以显著降低阻抗,提升高频性能。
    - 高耐久性: 在极端工作条件下表现出色,可承受高达105℃的工作温度。
    - 绿色环保: 符合RoHS2标准,无溶剂残留。
    - 高可靠性: 通过严格的测试验证,确保长期稳定运行。
    这些特点使KZE系列电容器成为许多工业和汽车应用的理想选择,尤其在需要低阻抗、高温适应性和长寿命的场合具有明显优势。

    应用案例和使用建议


    应用案例:
    - 车载音频放大器: KZE系列电容器能够有效过滤高频噪声,提升音质表现。
    - 开关电源滤波: 其高纹波电流承载能力适用于高频转换电路的滤波应用。
    使用建议:
    - 确保电容器安装方向正确(标记向上)。
    - 避免过度加热,可通过降低纹波电流或加装散热片来优化性能。
    - 在选择具体型号时,根据实际电压和容量需求匹配合适的规格。

    兼容性和支持


    - 兼容性: 该系列产品与多种主流电子元器件和设备兼容,广泛用于电源、控制板和其他电子组件中。
    - 技术支持: 厂商提供详尽的产品规格和技术支持文档,帮助客户快速集成和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值随时间变化较大 | 确认是否满足额定温度范围和操作条件;如需长期储存,建议施加预充电。 |
    | 泄漏电流超过规定值 | 检查接线是否正确,排除过压可能;确认使用环境未超出额定参数。 |
    | 温度过高导致性能下降 | 减少纹波电流;增加外部散热措施,如安装散热片或降低工作频率。 |

    总结和推荐


    总结: KZE系列铝电解电容器凭借其低阻抗、宽温范围及高耐久性,成为一款卓越的电子元件。其多功能性和高性能使其适用于多种复杂应用场合。
    推荐: 推荐对稳定性要求较高的应用场合使用该产品,特别是在电源管理、汽车电子和工业自动化领域。通过精心挑选型号并合理使用,可以充分发挥其优越性能。

EKZE500ETD821MK35S参数

参数
电容值 820μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.776A@ 120Hz,2.96A@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 35mm(宽度)*36.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

EKZE500ETD821MK35S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZE500ETD821MK35S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZE500ETD821MK35S EKZE500ETD821MK35S数据手册

EKZE500ETD821MK35S封装设计

查看详情并下载
Symbol
Footprint
3D Model
