EKZN500ELL821ML20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 50V ±20% 10000h@ 105°C 1.842A@ 120Hz,3.07A@ 100kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: M-EKZN500ELL821ML20S
供应商: Future
标准整包数: 500

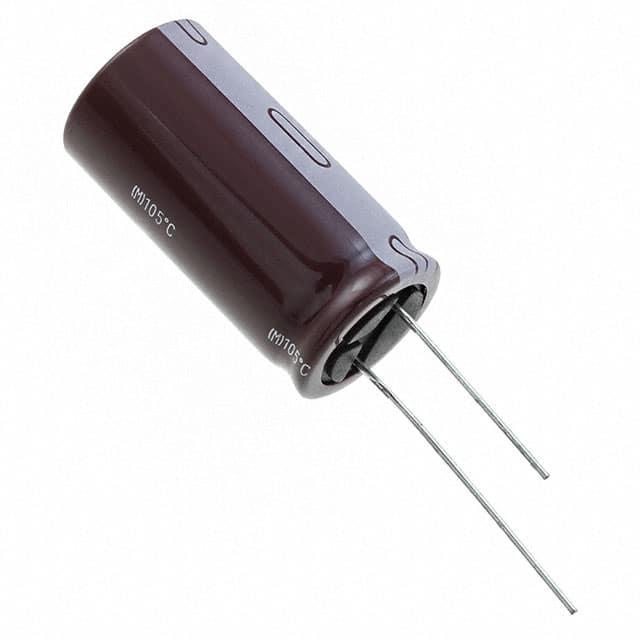

NIPPON CHEMI-CON 铝电解电容 EKZN500ELL821ML20S

EKZN500ELL821ML20S概述

    KZN系列微型铝电解电容器

    产品简介


    KZN系列是创新性的低阻抗、高温(105℃)铝电解电容器。这款电容器采用高稳定性电解质,具有优异的纹波电流承受能力和长寿命,适用于广泛的电子设备。它主要用于电源滤波、交流耦合、旁路、信号耦合等领域。

    技术参数


    - 类型:铝电解电容器
    - 主要功能:
    - 高温工作环境
    - 低阻抗特性
    - 优秀的纹波电流承受能力
    - 宽电压范围(6.3V到100Vdc)
    - 电气特性:
    - 电容范围:8.2µF到22,000µF
    - 工作温度范围:-40℃至+105℃
    - 泄漏电流:I = 0.01CV 或 3µA,以较大者为准(在20℃下施加2分钟电压后测量)
    - 失效角正切(tanδ):
    - 在额定电压为6.3V时:最大值0.22
    - 在额定电压为100V时:最大值0.08
    - 工作条件:
    - 额定纹波电流:根据不同的电压等级和电容量有所变化,具体参见产品手册
    - 长寿命:耐久性测试显示,在105℃条件下,其寿命可达6,000到10,000小时
    - 遵循RoHS2标准,不溶剂抵抗型

    产品特点和优势


    KZN系列铝电解电容器的特点在于:
    - 创新高稳定电解质:显著提高了电容器的工作稳定性和寿命。
    - 高性能:能够承受大纹波电流,从而适用于功率密集型的应用。
    - 宽电压范围:适用多种不同类型的电路设计。
    - RoHS2认证:环保无害,满足现代绿色电子标准。
    - 高性价比:相对于同类产品具有更优的性价比,同时具有较长的使用寿命。

    应用案例和使用建议


    KZN系列电容器适用于多种场合,如:
    - 电源滤波:由于其优异的纹波电流承受能力,非常适合用于电源模块中的滤波电路。
    - 交流耦合:适用于需要高频信号通过的耦合电路。
    - 信号耦合:可有效减少信号失真,保证信号完整性。
    使用建议:
    - 在选择具体的电容器型号时,需考虑其额定电压和电容量是否满足实际应用的需求。
    - 考虑到长期使用中的内部加热效应,适当降低纹波电流有助于延长电容器的使用寿命。

    兼容性和支持


    KZN系列电容器支持多种电子设备和电路设计,包括但不限于各种开关电源、通信设备、工业控制设备等。供应商提供了详尽的技术支持和售后服务,确保用户能够正确地安装和使用这些电容器。

    常见问题与解决方案


    - 问题1:如何选择适合的电容器?
    - 解决方案:依据具体应用的电压范围和所需电容量选择合适的型号。
    - 问题2:电容器出现过热现象怎么办?
    - 解决方案:检查电路设计是否存在异常,适当降低纹波电流并加强散热措施。

    总结和推荐


    综上所述,KZN系列铝电解电容器凭借其独特的技术和性能优势,是市场上的一款优秀产品。无论是从电气特性的稳定性,还是使用寿命来看,这款电容器都表现优异。因此,对于需要高可靠性和长寿命的应用场合,强烈推荐选用KZN系列铝电解电容器。

EKZN500ELL821ML20S参数

参数
电容值 820μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.842A@ 120Hz,3.07A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZN500ELL821ML20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN500ELL821ML20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN500ELL821ML20S EKZN500ELL821ML20S数据手册

EKZN500ELL821ML20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
