首页  >  产品百科  >  EKZN500ELL332MM40S

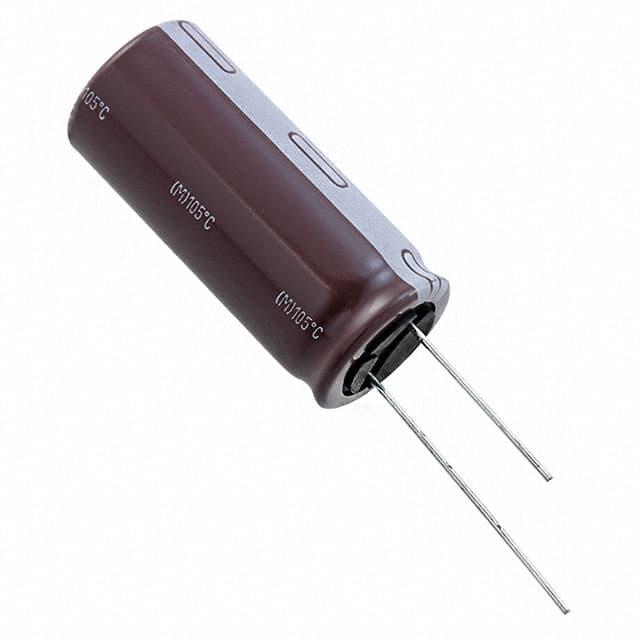

EKZN500ELL332MM40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 3.3mF 50V ±20% 10000h@ 105°C 3.6375A@ 120Hz,4.85A@ 100kHz 插件 通孔安装 18mm*40mm*41.5mm
供应商型号: F-EKZN500ELL332MM40S
供应商: 海外现货
标准整包数: 250
NIPPON CHEMI-CON 铝电解电容 EKZN500ELL332MM40S

EKZN500ELL332MM40S概述

    KZN系列微型铝电解电容器

    产品简介


    KZN系列是本公司新推出的低阻抗铝电解电容器,适用于高温环境下使用,最高工作温度可达105℃。这些电容器采用了创新的高稳定性电解液,提供出色的耐纹波电流能力和长寿命。它们具有广泛的电压范围(6.3V至100V)和电容值(8.2μF至22,000μF),并符合RoHS2标准。

    技术参数


    以下是KZN系列电容器的关键技术参数:
    - 温度范围:-40℃至+105℃
    - 额定电压范围:6.3Vdc至100Vdc
    - 电容值范围:8.2μF至22,000μF
    - 电容公差:±20%
    - 漏电流:I = 0.01CV 或 3μA,以较大者为准
    - 损耗因子 (tanδ):额定电压下的最大值如图表所示
    - 使用寿命:在105℃下施加额定纹波电流时,使用寿命在6,000至10,000小时之间
    - 非溶剂耐受型

    产品特点和优势


    KZN系列电容器的主要优势包括:
    - 创新高稳定性电解液:提高了电容器的稳定性和可靠性。
    - 高纹波电流和长寿命:能够承受大纹波电流,且在高温下仍能保持长时间的工作寿命。
    - 宽泛的工作参数:适用范围广,适用于多种应用场景。
    - 符合RoHS2标准:环保合规。

    应用案例和使用建议


    KZN系列电容器适用于多种电子设备,特别是需要在高温环境中稳定工作的场合。例如,在电源滤波、逆变器、LED驱动等领域都有广泛应用。
    使用建议:
    1. 在高温环境下使用时,建议适当降低纹波电流,以延长电容器的使用寿命。
    2. 确保连接正确,避免过压情况的发生。
    3. 定期检查电容器的性能,确保其长期稳定运行。

    兼容性和支持


    KZN系列电容器与大多数电子系统兼容,但具体应用前需确认系统的电压和电流需求。制造商提供了详尽的产品支持,包括技术咨询、售后维护服务等。

    常见问题与解决方案


    - 问题:电容器温度过高怎么办?
    - 解决办法:检查系统的散热设计,适当降低负载或增加散热措施。

    - 问题:电容器寿命较短?
    - 解决办法:检查是否超出了电容器的工作温度范围或纹波电流,采取相应措施以降低温度和电流。

    总结和推荐


    KZN系列电容器以其创新的高稳定性电解液、高纹波电流和长寿命成为市场上非常有竞争力的产品。其广泛的应用范围和卓越的性能使其非常适合于需要在高温环境下稳定工作的电子设备。我们强烈推荐此系列产品给需要高性能铝电解电容器的用户。

EKZN500ELL332MM40S参数

参数
电容值 3.3mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 3.6375A@ 120Hz,4.85A@ 100kHz
长*宽*高 18mm*40mm*41.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKZN500ELL332MM40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN500ELL332MM40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN500ELL332MM40S EKZN500ELL332MM40S数据手册

EKZN500ELL332MM40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.195 ¥ 10.122
500+ $ 1.1844 ¥ 10.0316
750+ $ 1.1737 ¥ 9.9412
库存: 2000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2530.5
直接购买
