首页  >  产品百科  >  EMVY160ARA221MF80G

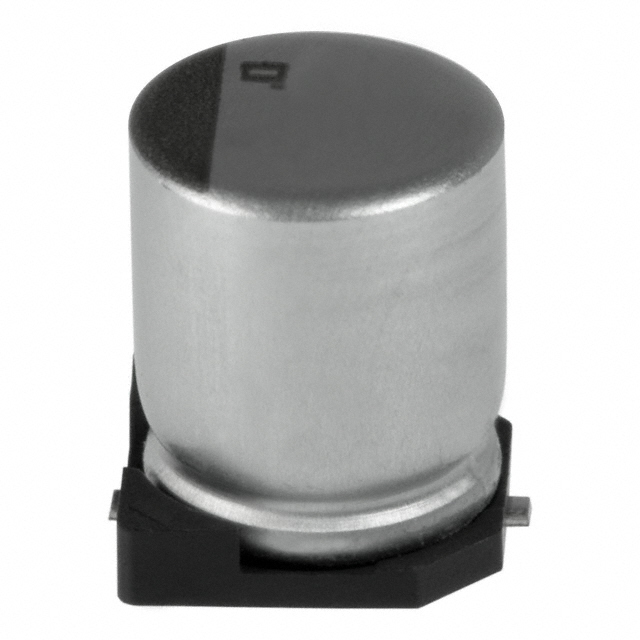

EMVY160ARA221MF80G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 16V ±20% 1000h@ 105°C 140mA@ 120Hz,280mA@ 100kHz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: CSJ-ST49057984
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EMVY160ARA221MF80G

EMVY160ARA221MF80G概述

    AIchipTM-MVY系列铝电解电容器技术手册

    1. 产品简介


    AIchipTM-MVY系列是一款适用于数字设备的低阻抗铝电解电容器,特别适合应用于DC-DC转换器。其具备高耐热性和优异的溶剂抵抗性能(除80Vdc和100Vdc外),具有出色的振动耐久性,并符合RoHS2标准及AEC-Q200认证。

    2. 技术参数


    - 工作温度范围:-55°C至+105°C(6.3Vdc至63Vdc),-40°C至+105°C(80Vdc和100Vdc)
    - 额定电压范围:6.3Vdc至100Vdc
    - 容差:±20%
    - 泄漏电流:I = 0.01CV 或 3μA,取较大值
    - 损耗因子(tanδ)
    - 6.3V: 0.24 (D55至F80), 0.28 (HA0与JA0)
    - 10V: 0.20 (D55至F80), 0.24 (HA0与JA0)
    - 16V: 0.16 (D55至F80), 0.20 (HA0与JA0)
    - 25V: 0.14 (D55至F80), 0.16 (HA0与JA0)
    - 35V: 0.12 (D55至F80), 0.14 (HA0与JA0)
    - 50V: 0.12 (D55至F80), 0.12 (HA0与JA0)
    - 63V: - (D55至F80), - (HA0与JA0)
    - 80V: - (D55至F80), 0.10 (HA0与JA0)
    - 100V: - (D55至F80), 0.10 (HA0与JA0)

    3. 产品特点和优势


    - 低阻抗:提供较低的阻抗特性,特别适合高频电路设计。
    - 耐高温:能够承受高达105°C的工作温度。
    - 耐溶剂:除了80Vdc和100Vdc型号外,其他型号均具备良好的溶剂抵抗性能。
    - 振动耐久性:具有卓越的结构设计,可在严苛环境中使用。
    - 环保合规:符合RoHS2标准及AEC-Q200认证,绿色环保,适用于各种严格要求的场合。

    4. 应用案例和使用建议


    AIchipTM-MVY系列电容器广泛应用于数字设备,特别是在DC-DC转换器中表现优异。例如,在电源管理模块中,其能够稳定输出电压,提升系统效率。使用时应注意避免长时间处于高温环境下,以减少内部加热对寿命的影响。建议通过降低rms电流来确保长期性能。

    5. 兼容性和支持


    - 兼容性:与市场上主流的电子设备兼容,特别是那些需要高可靠性和长寿命的应用。
    - 支持和维护:Chemil-Con公司提供详细的技术文档和支持服务,用户可随时联系获取帮助。

    6. 常见问题与解决方案


    - 问题:高温环境下寿命缩短
    - 解决方案:控制使用频率,避免长时间满载运行。
    - 问题:内部加热导致的故障
    - 解决方案:降低RMS电流,选择合适的电容值和额定电压。
    - 问题:泄漏电流过大
    - 解决方案:定期检查连接,确保接触良好,必要时更换电容器。

    7. 总结和推荐


    AIchipTM-MVY系列电容器以其低阻抗、高耐热性和优良的可靠性在众多应用场景中表现出色。特别是对于需要高稳定性与高可靠性的电子设备而言,是不可多得的选择。因此,我们强烈推荐此系列产品用于相关需求。

EMVY160ARA221MF80G参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 140mA@ 120Hz,280mA@ 100kHz
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

EMVY160ARA221MF80G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVY160ARA221MF80G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVY160ARA221MF80G EMVY160ARA221MF80G数据手册

EMVY160ARA221MF80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
