EGPA630ELL821ML30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 63V ±20% 53mΩ@ 100kHz 5000h@ 125°C 1.398A@ 120Hz,2.33A@ 100kHz 插件,D16xL30mm 通孔安装 30mm*30mm*31.5mm
供应商型号: 661-EGPA630L821ML30S
供应商: Mouser
标准整包数: 1

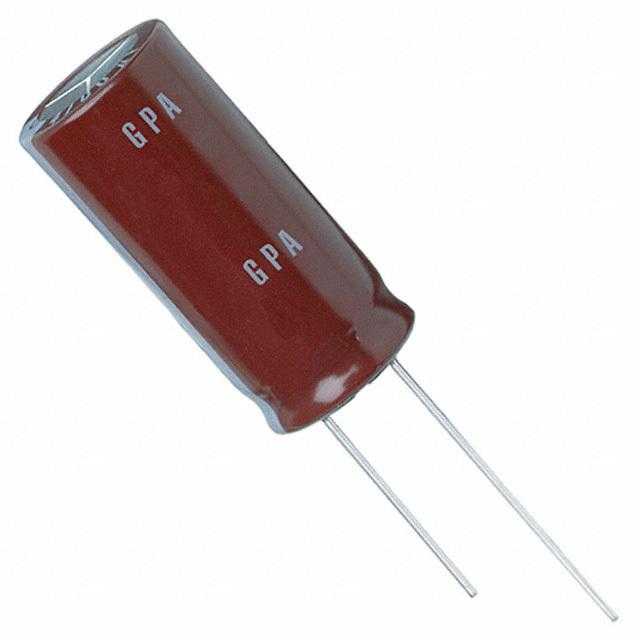

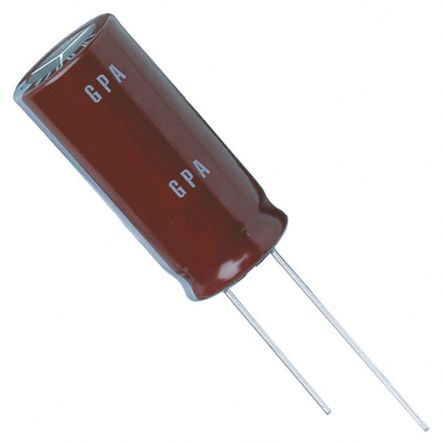

NIPPON CHEMI-CON 铝电解电容 EGPA630ELL821ML30S

EGPA630ELL821ML30S概述

    高品质迷你铝电解电容器技术手册

    1. 产品简介


    迷你铝电解电容器是针对高可靠性要求的应用设计的产品,具有长寿命、小型化和耐高温的特点。这些电容器特别适用于需要高稳定性和高频性能的应用场景。它们广泛应用于汽车电子、电源管理、工业控制和消费电子等领域。

    2. 技术参数


    - 温度范围: -40°C 至 +125°C
    - 额定电压范围: 25Vdc 至 100Vdc
    - 容值范围: 220µF 至 4,700µF
    - 容差: ±20%
    - 漏电流: I = 0.03CV 或 4µA,取较大者
    - 损耗因子 (tanδ): ≤初始值的 300%
    - 低温度特性: 在 -25°C 和 -40°C 下的阻抗比
    - 端子代码: E
    - 引脚形成或卷带代码: 可根据需求定制
    - 系列代码: GXE/GPA
    - 认证: RoHS 合规

    3. 产品特点和优势


    - 长寿命: 能够在 125°C 的高温环境下运行数千小时。
    - 小型化: 相比同类产品尺寸更小,适合空间受限的应用。
    - 高纹波电流: 能够承受更高的纹波电流,满足汽车电子和电力系统的需求。
    - 耐溶剂性: 特殊材质能够抵抗常见的溶剂侵蚀。
    - 高可靠性: 满足严格的耐久性测试标准。

    4. 应用案例和使用建议


    - 汽车电子: 用于燃油喷射系统和电动助力转向系统,确保稳定的电源供应。
    - 工业控制: 在工业自动化设备中,保证电源管理系统的高效稳定运行。
    - 消费电子: 适用于便携式电子设备,如智能手机和平板电脑,提高设备的可靠性和性能。
    使用建议:
    - 确保电容器的工作温度不超过 125°C,避免过热导致损坏。
    - 在高频应用中,适当降低纹波电流以延长使用寿命。
    - 注意电容器的引脚方向,避免反向接线导致的损坏。

    5. 兼容性和支持


    这些电容器与大多数现有的电路设计兼容,适用于多种封装类型。制造商提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器损坏 | 确保工作温度不超过 125°C,增加散热措施 |
    | 漏电流过大 | 检查安装过程,确保正确接线 |
    | 容量变化超出预期 | 重新校准设备,检查负载条件 |

    7. 总结和推荐


    这款迷你铝电解电容器在多个方面表现出色,尤其适用于高可靠性要求的应用场合。它的小型化、长寿命和高纹波电流特性使其在市场上具有很强的竞争力。强烈推荐给需要高性能电容器的设计工程师和采购人员。
    通过以上详细的技术参数和实际应用案例的分析,我们可以看出这款电容器在多个领域都表现出卓越的性能,是值得信赖的选择。

EGPA630ELL821ML30S参数

参数
电容值 820μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 53mΩ@ 100kHz
纹波电流 1.398A@ 120Hz,2.33A@ 100kHz
工作寿命 5000h@ 125°C
长*宽*高 30mm*30mm*31.5mm
通用封装 插件,D16xL30mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

EGPA630ELL821ML30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGPA630ELL821ML30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGPA630ELL821ML30S EGPA630ELL821ML30S数据手册

EGPA630ELL821ML30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.174 ¥ 26.8203
10+ $ 2.231 ¥ 18.852
50+ $ 2.0088 ¥ 16.9744
100+ $ 1.6524 ¥ 13.9628
250+ $ 1.2852 ¥ 10.8599
500+ $ 1.2528 ¥ 10.5862
1000+ $ 1.2204 ¥ 10.3124
2500+ $ 1.1235 ¥ 9.4936
5000+ $ 1.092 ¥ 9.2274
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.82
