首页  >  产品百科  >  ESMG500ELL332MMP1S

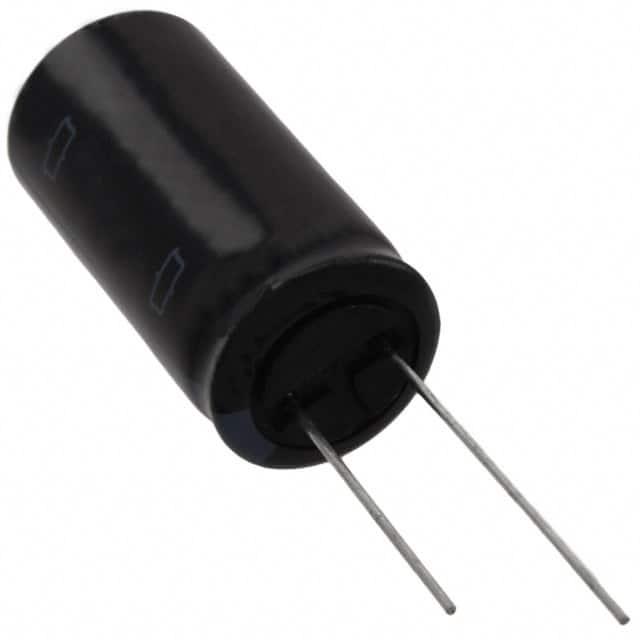

ESMG500ELL332MMP1S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 3.3mF 50V ±20% 2000h@ 85°C 2.5A@ 120Hz,2.7A@ 100kHz 插件,D18xL35.5mm 通孔安装 18mm*35.5mm*37mm
供应商型号: F-ESMG500ELL332MMP1S
供应商: 海外现货
标准整包数: 250
NIPPON CHEMI-CON 铝电解电容 ESMG500ELL332MMP1S

ESMG500ELL332MMP1S概述

    电子元器件产品技术手册:铝电解电容器

    产品简介


    本手册介绍了铝电解电容器,属于标准系列(85℃),具有广泛的应用领域,如电源设备、通信系统、汽车电子等。这些电容器具有较高的额定电压和大范围的容值选择,能够满足不同应用场景下的需求。

    技术参数


    以下是该产品的主要技术参数:
    - 温度范围:-40℃至+85℃(6.3Vdc至400Vdc),-25℃至+85℃(450Vdc)
    - 额定电压范围:6.3Vdc至450Vdc
    - 电容容差:±20%
    - 漏电流:6.3V至100Vdc时为0.03CV或4μA中的较大者,160Vdc至450Vdc时为相同计算公式
    - 损耗因子(tanδ):参见上表
    - 耐久性:在85℃下工作2000小时后,电容变化不超过初始值的±20%,D.F.(tanδ)不超过初始值的200%
    - 贮存寿命:在85℃下贮存1000小时后,电容变化不超过初始值的±20%,D.F.(tanδ)不超过初始值的200%

    产品特点和优势


    - 耐高温性能:能够在85℃环境下稳定工作,具备2000小时的耐久性。
    - 宽泛的工作范围:涵盖广泛的额定电压和电容容值,适用于多种不同的应用场景。
    - 优良的电气特性:低损耗因子和稳定的性能使其成为高性能要求场合的理想选择。
    - 高可靠性:设计耐用,具有较长的使用寿命和优良的储存性能。

    应用案例和使用建议


    - 开关电源:在开关电源中作为滤波器,利用其高频纹波电流处理能力。
    - 通信设备:在通信设备中用于滤波和信号调节,保证信号的稳定传输。
    - 汽车电子:在汽车电子中用于稳压电路和滤波电路,提高系统的稳定性。
    使用建议:
    - 在高温环境下使用时,需要特别注意散热设计,以防止内部发热导致性能下降。
    - 对于高容值电容,注意电容值变化的温度依赖性,确保系统正常运行。

    兼容性和支持


    该系列产品与同类电子元件具有良好的兼容性,可以方便地集成到现有系统中。厂商提供全面的技术支持和售后服务,包括产品规格变更通知、使用说明和技术咨询等。

    常见问题与解决方案


    - 问题1:电容器在高温下性能下降。
    解决方案:采用合理的散热设计,并选择适合高温工作的型号。

    - 问题2:电容器使用寿命短。
    解决方案:遵循厂商的使用建议,合理选择并正确使用电容器,特别是在高频工作条件下应注意降额使用。

    总结和推荐


    综上所述,这款铝电解电容器具有优异的电气性能和可靠的长期稳定性,适用于多种严苛环境下的应用。无论是电源设备、通信系统还是汽车电子,都能发挥出色的表现。强烈推荐使用这款产品,以确保系统的高效和稳定运行。
    通过以上各部分的详细介绍,希望能够为您提供全面而深入的产品技术手册解读,帮助您更好地理解和使用这一款高性能铝电解电容器。

ESMG500ELL332MMP1S参数

参数
电容值 3.3mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.5A@ 120Hz,2.7A@ 100kHz
长*宽*高 18mm*35.5mm*37mm
通用封装 插件,D18xL35.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESMG500ELL332MMP1S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMG500ELL332MMP1S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMG500ELL332MMP1S ESMG500ELL332MMP1S数据手册

ESMG500ELL332MMP1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.9948 ¥ 8.4258
500+ $ 0.9859 ¥ 8.3506
750+ $ 0.977 ¥ 8.2754
库存: 18750
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2106.45
