首页  >  产品百科  >  EKXJ201ELL151MU25S

EKXJ201ELL151MU25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 200V ±20% 12000h@ 105°C 1.8225A@ 100kHz,810mA@ 120Hz 通孔安装 14.5mm*25mm*26.5mm
供应商型号: EKXJ201ELL151MU25S
供应商: Master
标准整包数: 25

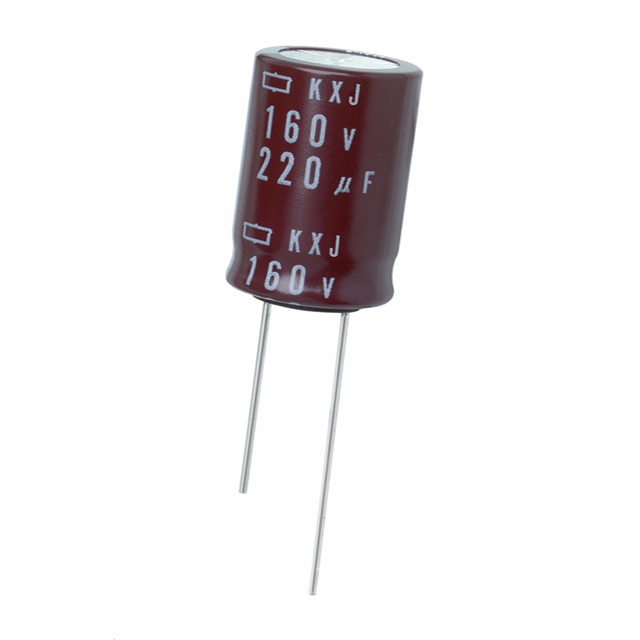

NIPPON CHEMI-CON 铝电解电容 EKXJ201ELL151MU25S

EKXJ201ELL151MU25S概述

    KXJ 系列铝电解电容器

    产品简介


    KXJ系列铝电解电容器是专为长寿命设计的产品,具备160至500Vdc的工作电压范围。这些电容器经过改良,相较于之前的KXG系列更加小型化且寿命更长。它们特别适用于电子镇流电路和其他需要长时间稳定运行的应用场合。

    技术参数


    - 工作电压范围:160至500Vdc
    - 电容范围:6.8至680µF
    - 温度范围:-40至+105℃(对于160至450Vdc),-25至+105℃(对于500Vdc)
    - 耐久性:在105℃环境下,纹波电流为10,000到12,000小时
    - 最大泄漏电流:1分钟时 ≤ CV的0.1CV + 40 µA,5分钟时 ≤ CV的0.03CV + 15 µA
    - 损耗因数(tanδ):160至250Vdc时 ≤ 0.20,350至500Vdc时 ≤ 0.24(在20℃下,120Hz)

    产品特点和优势


    1. 长寿命:KXJ系列电容器在高温下拥有极高的耐久性,可满足长时间运行的需求。
    2. 小型化设计:相较于KXG系列,KXJ系列在尺寸上进行了优化,使其更小巧轻便。
    3. 高可靠性:具有出色的抗纹波电流能力,适合在各种严苛环境中使用。
    4. 环保认证:符合RoHS2标准,无溶剂残留,更安全可靠。

    应用案例和使用建议


    - 电子镇流电路:KXJ系列电容器因其长寿命特性,在电子镇流电路中表现出色,能有效提升系统的整体稳定性。
    - LED驱动电源:LED驱动电源对电容器的寿命要求较高,KXJ系列能显著延长电源的使用寿命。
    - 使用建议:为了确保最佳性能,建议在选择电容器时注意其工作频率和电流限制,以避免过热导致的寿命缩短。同时,应定期检查电容器的性能,以防止潜在故障。

    兼容性和支持


    - 兼容性:KXJ系列电容器与多种电路设计高度兼容,可用于不同的应用场景。
    - 支持服务:厂家提供详细的使用说明和技术支持,用户可以联系制造商获取更多详细资料和测试数据。该系列产品还通过了AEC-Q200认证,具体详情请联系Chemi-Con。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作不稳定。
    - 解决方案:适当降低纹波电流,选择更高容量的电容器或采用多电容器并联。
    - 问题2:电容器在使用过程中出现泄漏电流增大。
    - 解决方案:检查是否有外部因素影响,如温度过高、湿度大等。必要时更换电容器或采取措施改善工作环境。

    总结和推荐


    KXJ系列铝电解电容器以其出色的性能和卓越的耐久性,在多个应用场景中表现出色。其小型化设计、长寿命以及优良的电气特性使其成为电子工程中的理想选择。如果您正在寻找一种能在严苛环境下稳定工作的电容器,KXJ系列将是您不可或缺的伙伴。强烈推荐在相关应用中选用该产品。

EKXJ201ELL151MU25S参数

参数
电容值 150μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.8225A@ 100kHz,810mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 14.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EKXJ201ELL151MU25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXJ201ELL151MU25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXJ201ELL151MU25S EKXJ201ELL151MU25S数据手册

EKXJ201ELL151MU25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1558 ¥ 9.7892
250+ $ 0.8884 ¥ 7.3863
500+ $ 0.7597 ¥ 6.3168
1000+ $ 0.7219 ¥ 5.9988
2500+ $ 0.6921 ¥ 5.6674
5000+ $ 0.6879 ¥ 5.6329
7500+ $ 0.6647 ¥ 5.4428
10000+ $ 0.6647 ¥ 5.4428
库存: 1500
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 244.73
