EMZR250ARA101MF61G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 25V ±20% 260mΩ@ 100kHz 2000h@ 105°C 120mA@ 120Hz,300mA@ 100kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: EMZR250ARA101MF61G
供应商: Master
标准整包数: 100

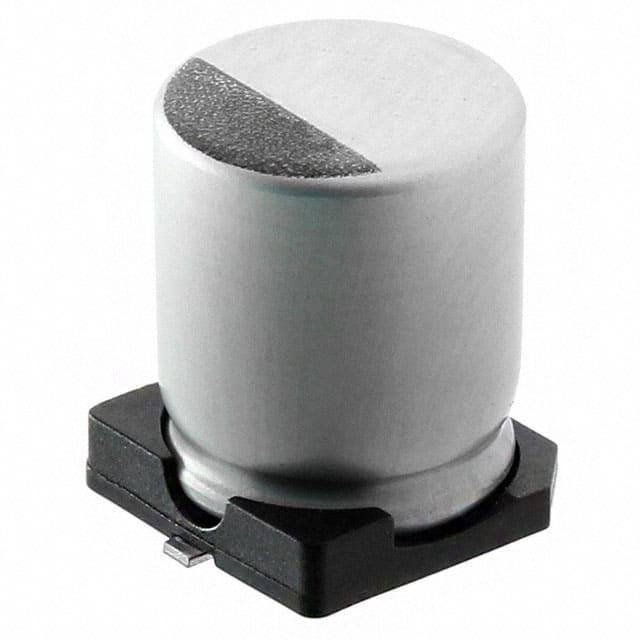

NIPPON CHEMI-CON 铝电解电容 EMZR250ARA101MF61G

EMZR250ARA101MF61G概述

    AIchipTM-MZRSeries表面贴装铝电解电容器

    1. 产品简介


    AIchipTM-MZRSeries 是一款表面贴装铝电解电容器,具备低等效串联电阻(ESR)和高耐温特性(可达105℃)。这些电容器特别适用于需要高可靠性、紧凑尺寸及高性能的应用领域,例如电源管理、汽车电子、工业控制、通信设备及消费电子产品等。

    2. 技术参数


    - 温度范围:-55℃ 至 +105℃
    - 额定电压范围:6.3V至50V
    - 标称电容范围:22μF至2200μF
    - 容差:±20%
    - 漏电流:I=0.01CV 或 3μA,取较大值
    - 耗散因子(tanδ):
    - 6.3V:0.26
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 阻抗比(低温特性):
    - -25℃:2
    - -40℃:3
    - -55℃:3
    - 端子代码:A (振动防护结构)
    - 尺寸代码:E61至JA0

    3. 产品特点和优势


    - 低ESR:2000小时在105℃条件下的低ESR有助于提高电路效率和稳定性。
    - 宽温度范围:-55℃至+105℃,适应广泛的环境要求。
    - 长寿命:经过105℃下2000小时老化测试,具有优异的稳定性和可靠性。
    - 振动防护结构:独特的端子设计提供更好的机械强度和可靠性。
    - 环保合规:符合RoHS2标准,无有害物质。
    - AEC-Q200认证:适用于汽车电子应用,提供额外的质量保证。

    4. 应用案例和使用建议


    - 电源管理:适用于高频开关电源的设计,降低能量损耗,提高转换效率。
    - 汽车电子:如汽车空调控制系统、汽车音响系统等,确保在极端温度下依然保持稳定运行。
    - 消费电子:手机、平板电脑、电视等设备的电源模块,提供稳定的电力供应。
    - 使用建议:
    - 确保实际工作电压不超过额定电压,以免影响电容器寿命。
    - 在极端环境下使用时,可考虑增加散热措施,以减少内部加热产生的损耗。
    - 在选择电容器时,根据具体应用需求匹配合适的电容值和电压等级。

    5. 兼容性和支持


    - 兼容性:与大多数表面贴装设备兼容,可广泛应用于各种自动化组装线。
    - 技术支持:厂商提供详尽的技术支持和咨询服务,帮助客户解决问题和优化设计。

    6. 常见问题与解决方案


    - 问题1:在高温环境中漏电流增大,如何解决?
    - 解决方案:检查电路设计是否有改进空间,如增加散热片或使用更高效的冷却系统。
    - 问题2:长时间使用后容量下降,如何处理?
    - 解决方案:定期进行老化测试和维护,更换已超过使用寿命的电容器。
    - 问题3:电容器耐压不足导致击穿,如何预防?
    - 解决方案:严格遵守厂商推荐的工作电压范围,避免超出额定电压。

    7. 总结和推荐


    AIchipTM-MZRSeries 表面贴装铝电解电容器凭借其低ESR、宽工作温度范围和长寿命等优势,在多种应用场景中表现出色。适用于对性能和可靠性有较高要求的电子设备。我们强烈推荐在涉及高频开关电源、汽车电子、工业控制及消费电子产品等领域的设计中使用该产品。

EMZR250ARA101MF61G参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 260mΩ@ 100kHz
纹波电流 120mA@ 120Hz,300mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMZR250ARA101MF61G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMZR250ARA101MF61G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMZR250ARA101MF61G EMZR250ARA101MF61G数据手册

EMZR250ARA101MF61G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.1964 ¥ 1.6637
1000+ $ 0.1697 ¥ 1.4111
3000+ $ 0.1583 ¥ 1.3159
5000+ $ 0.1486 ¥ 1.235
8000+ $ 0.1361 ¥ 1.1145
25000+ $ 0.1302 ¥ 1.0661
50000+ $ 0.1296 ¥ 1.0609
100000+ $ 0.1296 ¥ 1.0609
库存: 1200
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 166.37
