EKXG351ELL220MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 22μF 350V ±20% 10000h@ 105°C 260mA@ 120Hz,650mA@ 100kHz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: EKXG351ELL220MK20S
供应商: Master
标准整包数: 25

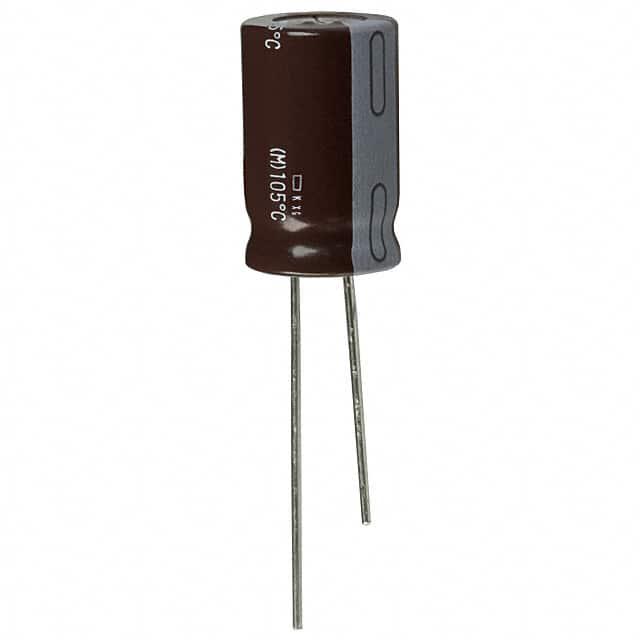

NIPPON CHEMI-CON 铝电解电容 EKXG351ELL220MK20S

EKXG351ELL220MK20S概述

    高质量文章:KXG系列铝电解电容器

    1. 产品简介


    KXG系列铝电解电容器专为长寿命应用设计,适用于电子镇流电路及其他需要高稳定性和可靠性的场合。这些电容器具备出色的温度特性和高耐电压能力,确保其在广泛的工作环境中保持高性能。

    2. 技术参数


    KXG系列铝电解电容器的技术规格如下:
    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 160Vdc 至 450Vdc |
    | 容量公差 | ±20%(在20°C,120Hz时) |
    | 损耗角正切(tanδ) | 160Vdc至250Vdc时,最大0.20 |
    350Vdc至450Vdc时,最大0.24 |
    | 纹波电流耐受 | 在105°C下,8,000至10,000小时 |
    | 低温度特性 | 在120Hz时,最大阻抗比为6(在-40°C时) |

    3. 产品特点和优势


    - 长寿命:能够在105°C环境下持续运行超过8,000小时。
    - 宽温范围:能够在极端温度条件下正常工作,适用于恶劣环境。
    - 高可靠性:RoHS2合规,无溶剂抵抗类型,环保且耐用。
    - 高纹波电流耐受性:优异的纹波电流处理能力,适合高功率应用。

    4. 应用案例和使用建议


    - 电子镇流电路:适用于照明系统中的LED驱动电路,确保电路稳定可靠。
    - 工业控制设备:在自动化生产线中提供稳定的电力存储和滤波功能。
    - 家电设备:例如空调、冰箱等大型家电中,提供高效的能量管理和稳定输出。
    使用建议:
    - 选择合适的电容值和额定电压,确保与系统负载相匹配。
    - 注意电容器的散热设计,以避免内部过热导致寿命缩短。
    - 定期检查电容器的外观和电气参数,确保其处于最佳工作状态。

    5. 兼容性和支持


    KXG系列电容器与大多数常见的电源和控制系统兼容,适用广泛。厂商提供了详细的技术支持文档和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题:电容器发热异常
    - 解决方案:检查散热系统是否正常工作,适当降低输入电压或减小纹波电流。
    - 问题:电容器漏电增加
    - 解决方案:检查连接线路是否有短路或损坏,更换新的电容器。
    - 问题:电容器容量下降
    - 解决方案:检查是否存在过压或高温情况,及时调整工作条件。

    7. 总结和推荐


    KXG系列铝电解电容器凭借其出色的长期稳定性和宽广的工作温度范围,在各种工业和商业应用中表现出色。其优异的性能和高可靠性使其成为众多应用领域的理想选择。我们强烈推荐KXG系列电容器用于需要长寿命和高稳定性的场合。

EKXG351ELL220MK20S参数

参数
电容值 22μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 260mA@ 120Hz,650mA@ 100kHz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXG351ELL220MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXG351ELL220MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXG351ELL220MK20S EKXG351ELL220MK20S数据手册

EKXG351ELL220MK20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.5118 ¥ 4.3345
250+ $ 0.4764 ¥ 3.9614
500+ $ 0.4574 ¥ 3.8028
1000+ $ 0.4413 ¥ 3.6696
3000+ $ 0.332 ¥ 2.7059
5000+ $ 0.3242 ¥ 2.6549
8000+ $ 0.3193 ¥ 2.6151
15000+ $ 0.3193 ¥ 2.6151
库存: 2163
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 108.36
直接购买
加入购物车
