首页  >  产品百科  >  EGPD350ELL472MM30H

EGPD350ELL472MM30H

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 4.7mF 35V ±20% 22mΩ@ 100kHz 3000h@ 135°C 4.76A@ 120Hz,5.6A@ 100kHz 插件,D18xL31.5mm 通孔安装 18mm*30mm*31.5mm
供应商型号: EGPD350ELL472MM30H
供应商: 云汉优选
标准整包数: 250

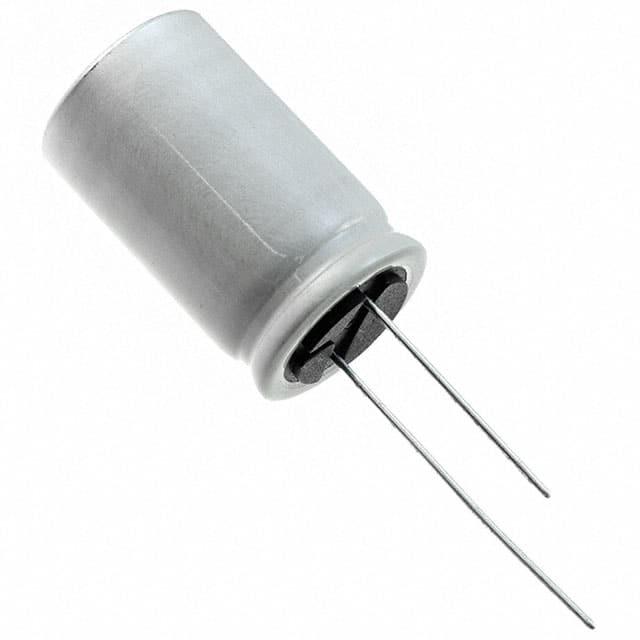

NIPPON CHEMI-CON 铝电解电容 EGPD350ELL472MM30H

EGPD350ELL472MM30H概述


    产品简介


    GPDSeries 铝电解电容器
    GPDSeries 是一种高性能的铝电解电容器,专为高可靠性需求设计,适用于汽车模块和其他高温应用场合。该系列产品具有长寿命、高纹波电流的特点,并能在135℃的环境下稳定工作。相比于GPA系列,GPDSeries尺寸更小且具有更高的纹波电流承载能力。此外,它还具备抗溶剂、符合RoHS2标准以及通过AEC-Q200认证(详情请咨询Chemi-Con公司)的优势。

    技术参数


    | 参数 | 描述 |

    | 温度范围 | -40°C 到 +135°C |
    | 额定电压范围 | 25Vdc 到 100Vdc |
    | 容量误差 | ±20% (M)(20°C,120Hz) |
    | 泄漏电流 | I=0.03CV 或 4µA,取较大者 |
    | 耗散因数 (tanδ) | 最大值见详细规格表 |
    | 低温度特性 | 最大阻抗比见详细规格表 |
    | 工作耐久性 | 在125℃到135℃环境下长时间稳定运行 |
    | 贮存寿命 | 在125℃下暴露1,000小时后性能不变 |

    产品特点和优势


    GPDSeries 铝电解电容器以其长寿命、高纹波电流承载能力和宽泛的工作温度范围(最高可达135℃)而著称。这些特性使其非常适合于汽车和其他高温环境下的应用。此外,该产品具备优异的抗溶剂能力和环保材料,符合RoHS2标准,进一步提升了其在工业应用中的可靠性和竞争力。

    应用案例和使用建议


    应用案例:
    1. 汽车电子模块: GPDSeries 可用于汽车电子模块中,如发动机管理系统、ABS制动系统等,以确保在高温条件下稳定工作。
    2. 工业控制设备: 在工业自动化和控制系统中,GPDSeries 可提高系统的稳定性和可靠性。
    使用建议:
    1. 选择合适的额定电压: 根据实际工作电压选择额定电压接近但略高于实际电压的型号。
    2. 注意环境温度: 确保电容器的工作温度不超过其最大额定值(135℃)。
    3. 合理布局电路: 在设计电路时,考虑电容器与热源的距离,避免因过热导致失效。

    兼容性和支持


    GPDSeries 铝电解电容器具有广泛的兼容性,可以与各种不同的电子组件和系统配合使用。Chemi-Con公司提供了详尽的技术支持,包括产品手册、规格表和应用指南,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    1. 问题: 电容器发热异常。
    解决方案: 检查工作电压是否超过额定值,确保散热良好。

    2. 问题: 电容器容量下降。
    解决方案: 检查工作环境温度,确认是否超过额定温度范围。必要时增加散热措施。

    总结和推荐


    综上所述,GPDSeries 铝电解电容器凭借其卓越的性能、可靠性和适应性,在多种高要求的应用场合中表现出色。无论是汽车电子还是工业控制领域,它都是一个值得信赖的选择。建议在实际应用中仔细评估电容器的工作条件,并参照厂商提供的技术文档进行合理选型和使用。

EGPD350ELL472MM30H参数

参数
电容值 4.7mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 22mΩ@ 100kHz
纹波电流 4.76A@ 120Hz,5.6A@ 100kHz
工作寿命 3000h@ 135°C
长*宽*高 18mm*30mm*31.5mm
通用封装 插件,D18xL31.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGPD350ELL472MM30H厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGPD350ELL472MM30H数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGPD350ELL472MM30H EGPD350ELL472MM30H数据手册

EGPD350ELL472MM30H封装设计

查看详情并下载
Symbol
Footprint
3D Model
