首页  >  产品百科  >  EKZH6R3ETD471MF11D

EKZH6R3ETD471MF11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 6.3V ±20% 5000h@ 105°C 250mA@ 120Hz,500mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 565-EKZH6R3ETD471MF11DCT-ND
供应商: Digi-Key
标准整包数: 1

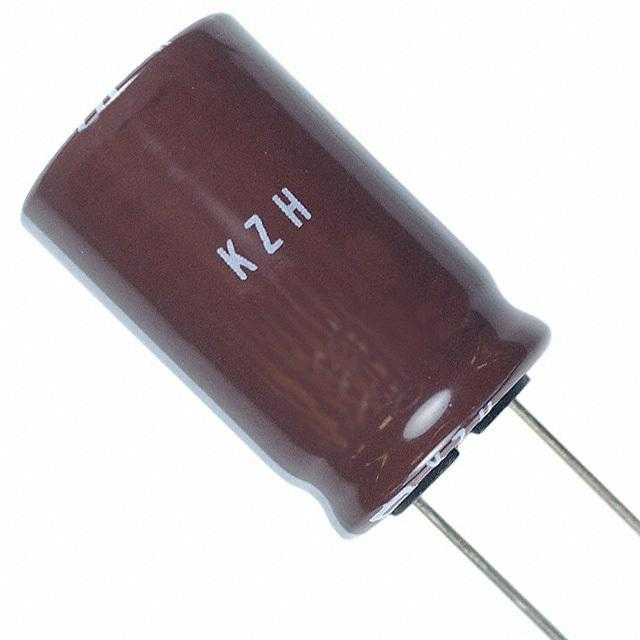

NIPPON CHEMI-CON 铝电解电容 EKZH6R3ETD471MF11D

EKZH6R3ETD471MF11D概述

    KZH系列铝电解电容器

    产品简介


    KZH系列是新一代低阻抗铝电解电容器,设计工作温度范围高达105℃。这些电容器通过采用创新的电解质配方来降低内阻,从而提高电容器的工作效率和可靠性。KZH系列铝电解电容器广泛应用于汽车电子、工业控制、电源管理等领域。

    技术参数


    - 工作温度范围: -40℃至+105℃
    - 额定电压范围: 6.3Vdc至35Vdc
    - 容值公差: ±20%
    - 漏电流: I = 0.01CV 或 3µA(取较大者)
    - 耗散因数 (tanδ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 最大阻抗比:
    - -25℃时:2倍
    - -40℃时:3倍
    - 耐久性: 在105℃下施加额定纹波电流后可恢复到20℃时,5000小时至6000小时(具体时间取决于型号)
    - 阻抗 (Ω max./100kHz): 见具体型号表格

    产品特点和优势


    - 低阻抗设计: 利用新型电解质显著降低内阻,提高工作效率。
    - 高耐温性: 工作温度范围广,适用于高温环境。
    - 长寿命: 高耐久性,确保在长时间运行下仍保持高性能。
    - 高可靠性: 满足严格的工业标准,适用于严苛的应用环境。

    应用案例和使用建议


    - 汽车电子: KZH系列电容器适用于汽车电子系统,如发动机管理系统和车身控制模块,由于其能承受高温环境且具有高可靠性。
    - 电源管理: 在电源转换和稳压电路中,KZH系列能够提供稳定的电能支持,并减少电路损耗。
    - 工业控制: 广泛用于工业自动化设备,KZH系列电容器能在恶劣环境中稳定工作。
    使用建议:
    - 在高温环境下,尽量减少纹波电流以延长电容器寿命。
    - 确保电容器正确安装,避免机械应力对电容器造成损坏。

    兼容性和支持


    - 兼容性: KZH系列电容器与大多数标准PCB和连接器兼容,确保安装方便。
    - 支持服务: 厂商提供全面的技术支持和售后服务,包括产品规格查询、技术咨询及售后维护。

    常见问题与解决方案


    1. 问:电容器的寿命如何延长?
    - 答:尽量避免在高温环境下长时间使用,减少纹波电流可以有效延长电容器寿命。
    2. 问:如何选择正确的电容器型号?
    - 答:根据所需的工作电压和容值进行选择,同时考虑工作环境的温度范围。
    3. 问:如何判断电容器是否故障?
    - 答:如果电容器的电容值变化超过容值公差范围或漏电流增大,可能表明电容器出现故障。

    总结和推荐


    KZH系列铝电解电容器凭借其出色的低阻抗、高耐温性和长寿命等特点,在各种应用中表现出色。其广泛的温度范围和卓越的可靠性使其成为汽车电子、工业控制和电源管理领域的理想选择。总体而言,KZH系列电容器是高性能应用的理想选择,值得推荐给需要高效能、高可靠性的电子产品设计者和制造商。

EKZH6R3ETD471MF11D参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 250mA@ 120Hz,500mA@ 100kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

EKZH6R3ETD471MF11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZH6R3ETD471MF11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZH6R3ETD471MF11D EKZH6R3ETD471MF11D数据手册

EKZH6R3ETD471MF11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5175 ¥ 4.3729
10+ $ 0.3229 ¥ 2.7287
100+ $ 0.219 ¥ 1.833
500+ $ 0.1778 ¥ 1.488
1000+ $ 0.164 ¥ 1.3721
库存: 1953
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.37
直接购买
加入购物车
