首页  >  产品百科  >  HHXA250ARA221MHA0G

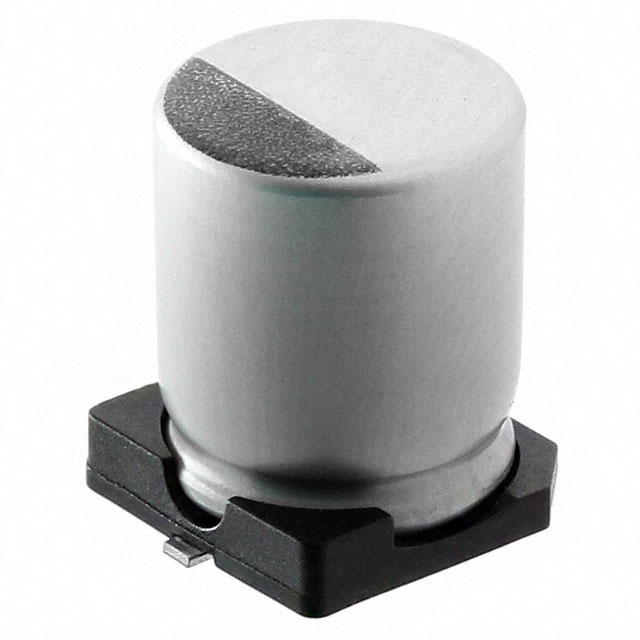

HHXA250ARA221MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 25V ±20% 27mΩ 4000h@ 125°C 1.6A@ 100 kHz SMD 贴片安装 8.3mm*8.3mm*10.3mm
供应商型号: HHXA250ARA221MHA0G
供应商: 国内现货
标准整包数: 500
NIPPON CHEMI-CON 铝电解电容 HHXA250ARA221MHA0G

HHXA250ARA221MHA0G概述

    HXA系列导电聚合物混合铝电解电容器

    1. 产品简介


    HXASeries是高可靠性和高电压的导电聚合物混合铝电解电容器,专为高温和高可靠性应用设计。其适用于汽车设备、基站设备等要求苛刻的应用场合。HXASeries还符合RoHS2指令,不含卤素,且通过AEC-Q200认证,确保在极端环境下仍能保持稳定的工作性能。

    2. 技术参数


    | 参数 | 特性 |

    | 温度范围 | -55至+125℃ |
    | 额定电压范围 | 80Vdc |
    | 容量公差 | ±20%(M),20℃,120Hz |
    | 泄漏电流 | I=0.01CV,20℃,2分钟 |
    | 损耗因子 | tanδ(最大)0.08,20℃,120Hz |
    | 低温度特性 | 最大阻抗比Z(-25℃)/Z(+20℃) ≤ 1.5 |
    Z(-55℃)/Z(+20℃) ≤ 2.0(100kHz) |
    | 耐久性 | 在125℃下施加额定纹波电流4000小时后,性能满足以下要求: |
    电容变化 ≤ ±30% 初始值 |
    DF (tanδ) ≤ 初始指定值的200% |
    ESR ≤ 初始指定值的200% |
    | 存储寿命 | 在125℃无电压条件下暴露1000小时后,性能满足以下要求: |
    电容变化 ≤ ±30% 初始值 |
    DF (tanδ) ≤ 初始指定值的200% |
    ESR ≤ 初始指定值的200% |

    3. 产品特点和优势


    HXASeries的主要特点包括:
    - 高可靠性:通过混合电解质实现高可靠性。
    - 耐纹波电流:在125℃下可承受高达4000小时的纹波电流。
    - 适用环境广:适用于汽车设备、基站设备等高要求应用。
    - 环保:符合RoHS2标准,不含卤素。
    - 认证通过:通过AEC-Q200认证,提供更高品质保障。

    4. 应用案例和使用建议


    HXASeries广泛应用于汽车电子设备、基站设备等。具体使用建议如下:
    - 汽车设备:确保电容器能够在-55℃至+125℃的宽温范围内稳定运行。
    - 基站设备:选择合适的额定电压(如80Vdc),以确保设备在高可靠性要求下的稳定性。
    - 高温环境:利用其优良的低温度特性,在极端低温条件下仍能保持性能稳定。

    5. 兼容性和支持


    HXASeries与市场上常见的其他电子元件具有良好的兼容性,适用于多种电路板设计。厂商提供详细的技术支持和维护服务,用户可随时联系Chemicon获取更多细节、测试数据和信息。

    6. 常见问题与解决方案


    1. 问题:泄漏电流过大
    解决方案:检查安装是否正确,确保电容器与电路板接触良好。
    2. 问题:电容变化超过公差范围
    解决方案:确认工作温度是否超出额定范围,必要时更换电容器。
    3. 问题:纹波电流耐受性不足
    解决方案:选用更高额定电压和容量的电容器。

    7. 总结和推荐


    HXASeries以其卓越的高可靠性、广泛的温度适应性和良好的电气性能,成为在高温、高可靠性应用领域的理想选择。无论是汽车电子设备还是基站设备,HXASeries都能提供可靠的性能保障。因此,强烈推荐在需要高性能电容器的应用中采用HXASeries。

HHXA250ARA221MHA0G参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 27mΩ
工作寿命 4000h@ 125°C
纹波电流 1.6A@ 100 kHz
长*宽*高 8.3mm*8.3mm*10.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXA250ARA221MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXA250ARA221MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXA250ARA221MHA0G HHXA250ARA221MHA0G数据手册

HHXA250ARA221MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
