首页  >  产品百科  >  HHXD350ARA271MJA0G

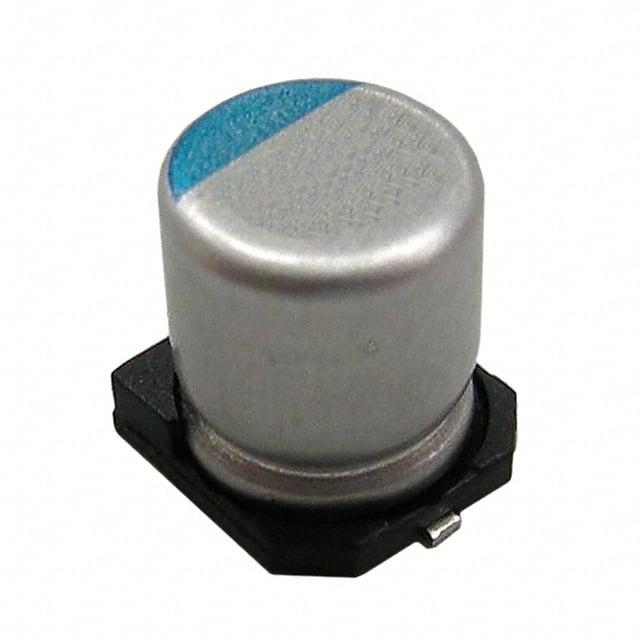

HHXD350ARA271MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 270μF 35V ±20% 20mΩ 5000h@ 105°C 2.5A@ 100 kHz,325mA@ 120Hz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: CSJ-ST64135130
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 HHXD350ARA271MJA0G

HHXD350ARA271MJA0G概述

    # HXDSeries 高可靠性混合电解质铝电解电容器

    产品简介


    HXDSeries 是一款高可靠性的混合电解质铝电解电容器,适用于需要高电压、高耐久性和强抗冲击的应用场景。其主要功能在于提供稳定的电容值,同时具有出色的耐热性和长寿命。HXDSeries 的应用领域广泛,包括汽车设备、基站设备等对可靠性要求极高的场合。

    技术参数


    HXDSeries 具有以下关键的技术参数:
    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:16Vdc 至 80Vdc
    - 电容范围:6.8μF 至 560μF
    - 容差:±20%
    - 泄漏电流:最大泄漏电流 \( I = \max(0.01CV, 3\mu A) \),其中 \( C \) 为标称电容(μF),\( V \) 为额定电压(V)
    - 阻抗损耗因子(tanδ):
    - 16Vdc:0.16
    - 25Vdc:0.14
    - 35Vdc:0.12
    - 50Vdc:0.10
    - 63Vdc:0.08
    - 80Vdc:0.08(在 20°C,120Hz 条件下)
    - 耐久性:在 105°C 下连续施加额定纹波电流 5,000 到 10,000 小时
    - 低温特性:
    - Z(-25°C)/Z(+20°C) ≤ 1.5
    - Z(-55°C)/Z(+20°C) ≤ 2.0(在 100kHz 条件下)
    - 符合标准:RoHS2、无卤素、AEC-Q200 认证

    产品特点和优势


    HXDSeries 采用独特的混合电解质设计,实现了高可靠性和高电压能力。它具有出色的抗纹波电流能力和长寿命,特别适合在高温环境下工作。此外,HXDSeries 符合严格的环保标准,能够满足各种高可靠性应用场景的需求。其优势在于:
    - 高可靠性:采用混合电解质技术,确保在极端条件下仍能保持稳定性能。
    - 高电压适应性:额定电压范围广,适用于不同电压需求的电路。
    - 长寿命:在高温环境下,通过耐久性测试,确保长期稳定性。
    - 环保标准:符合 RoHS2 和无卤素要求,绿色环保。

    应用案例和使用建议


    应用案例
    HXDSeries 已被广泛应用于汽车设备和基站设备中,这些设备通常需要面对高温、高振动和长时间运行的严苛环境。例如,在汽车音响系统中,HXDSeries 可以提供稳定的电源滤波,提高系统的整体性能和可靠性。在基站设备中,HXDSeries 能够有效过滤纹波电流,保证系统的正常运行。
    使用建议
    为了更好地发挥 HXDSeries 的性能,建议用户在选择电容器时注意以下几点:
    - 环境适应性:在设计电路时,考虑设备可能工作的环境条件,选择适当的额定电压和温度范围。
    - 散热管理:确保电容器有足够的散热空间,避免过热影响性能。
    - 匹配负载:根据实际应用的负载情况,合理选择电容器的容量和额定纹波电流,以实现最佳的滤波效果。

    兼容性和支持


    HXDSeries 与各种电子设备和组件兼容,可以在广泛的电路设计中灵活使用。厂商提供了全面的技术支持和维护服务,包括详细的产品手册、技术咨询和售后服务。如有任何疑问或技术支持需求,用户可以联系厂商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现电容器损坏 | 确保正确的安装方法,避免过度弯曲引脚或不当安装导致损坏。 |
    | 电容器在高温环境中性能下降 | 选择合适的额定电压和温度范围,确保电容器在预期的工作温度范围内运行。 |
    | 电容器泄漏电流过大 | 检查电容器的连接是否松动,或是否有外部因素如电弧放电导致泄漏电流增大。 |

    总结和推荐


    HXDSeries 高可靠性混合电解质铝电解电容器凭借其卓越的性能和广泛的应用场景,成为高可靠性电子设备的理想选择。其在高温环境下的出色表现和长寿命,使其在市场上具备强大的竞争力。综上所述,强烈推荐使用 HXDSeries 电容器,特别是在对可靠性要求较高的应用领域。

HHXD350ARA271MJA0G参数

参数
电容值 270μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 2.5A@ 100 kHz,325mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXD350ARA271MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXD350ARA271MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXD350ARA271MJA0G HHXD350ARA271MJA0G数据手册

HHXD350ARA271MJA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9379 ¥ 24.884
库存: 500
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.88
直接购买
加入购物车
