EKZH100ETD102MJC5S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 10V ±20% 6000h@ 105°C 1.24A@ 100kHz,744mA@ 120Hz 通孔安装 10mm*12.5mm*14mm
供应商型号: 661-EKZH100D102MJC5S
供应商: Mouser
标准整包数: 1

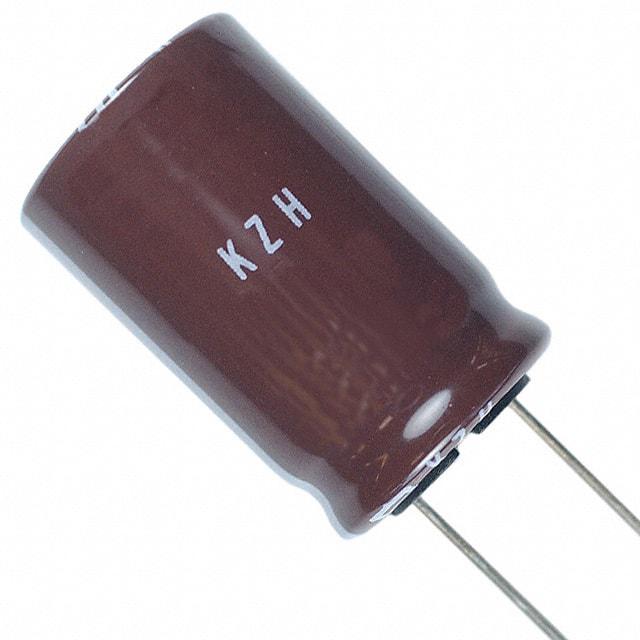

NIPPON CHEMI-CON 铝电解电容 EKZH100ETD102MJC5S

EKZH100ETD102MJC5S概述

    高品质铝电解电容器——KZH系列

    产品简介


    KZH系列是一款创新设计的铝电解电容器,专为要求低阻抗和高温耐受的应用场合而设计。这类电容器广泛应用于电源管理、计算机服务器、通信设备、LED照明及消费电子产品等多个领域。

    技术参数


    - 温度范围: -40°C 至 +105°C
    - 额定电压范围: 6.3Vdc 至 35Vdc
    - 电容容差: ±20%
    - 泄漏电流: I = max{0.01CV, 3µA},其中I是最大泄漏电流(μA),C是标称电容(μF),V是额定电压(V)(在20°C条件下,经过2分钟后的测量值)
    - 损耗因子 (tanδ): 额定电压为6.3V至35V时,tanδ的最大值分别为0.22, 0.19, 0.16, 0.14, 0.12
    - 低温特性: 在-25°C和-40°C条件下的最大阻抗比分别为2和3(在120Hz条件下)
    - 耐久性: 5,000小时至6,000小时,适用温度为105°C

    产品特点和优势


    KZH系列铝电解电容器采用了新型电解质,能够显著降低内部阻抗,从而提升设备的整体效率。它们能在高达105°C的工作环境下保持高性能,同时具有出色的长期耐久性和可靠性。此外,KZH系列通过了RoHS 2认证,符合环保标准,确保在各类应用中的广泛使用。

    应用案例和使用建议


    在电源管理领域,KZH系列电容器可以用于滤波电路,减少输出纹波,提高电源稳定性。在LED照明系统中,它们可以有效过滤输入电压的波动,保护LED驱动器。根据手册中的使用示例,建议用户在选择具体型号时应考虑工作温度、电压等级和电容量等因素,以确保最佳匹配和应用效果。

    兼容性和支持


    KZH系列电容器与其他主流电子元器件和设备兼容性良好。制造商提供了详尽的技术支持文档和售后服务,以确保用户能够顺利进行安装和维护工作。

    常见问题与解决方案


    - 问题: 设备在高温度下运行时出现异常。
    - 解决方案: 检查所选电容器的额定工作温度范围,确保其符合设备的实际运行环境。

    - 问题: 泄漏电流过大。
    - 解决方案: 检查电容器的电压和电容参数,确认它们与电路板设计相匹配。

    总结和推荐


    KZH系列铝电解电容器凭借其低阻抗、宽温度范围和高可靠性等特点,在众多应用中展现出卓越的性能。对于需要高效能、高可靠性的应用场景,强烈推荐选用KZH系列电容器。无论是从产品规格还是应用案例来看,它都是市场上极具竞争力的选择。

EKZH100ETD102MJC5S参数

参数
电容值 1mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 1.24A@ 100kHz,744mA@ 120Hz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EKZH100ETD102MJC5S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZH100ETD102MJC5S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZH100ETD102MJC5S EKZH100ETD102MJC5S数据手册
