首页  >  产品百科  >  EKXF451ELL220MK25S

EKXF451ELL220MK25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 22μF 450V ±20% 20000h@ 105°C 240mA@ 120Hz,600mA@ 100kHz 通孔安装 12.5mm*25mm*26.5mm
供应商型号: EKXF451ELL220MK25S
供应商: Master
标准整包数: 25

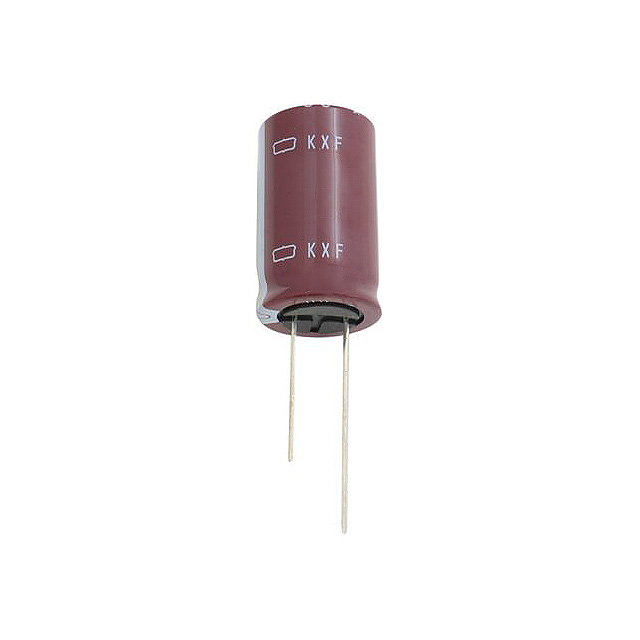

NIPPON CHEMI-CON 铝电解电容 EKXF451ELL220MK25S

EKXF451ELL220MK25S概述


    产品简介


    KXF系列铝电解电容器是专为LED照明电路和其他长寿命应用设计的产品。这种电容器具有160到450Vdc的额定电压范围和5.6至68μF的电容范围,能够在105℃的高温环境下长期稳定运行,具备良好的耐久性和可靠性。

    技术参数


    - 额定电压范围:160至450Vdc
    - 电容范围:5.6至68μF
    - 温度范围:-40℃至105℃
    - 泄漏电流(1分钟后):\(I = 0.04CV + 100\)
    - 泄漏电流(5分钟后):\(I = 0.02CV + 25\)
    - 损耗因子(tanδ):最大值0.24(在20℃下,120Hz)
    - 阻抗特性:在低温下的最大阻抗比
    - 160至250Vdc时,\(Z(-25℃)/Z(+20℃)\) = 3, \(Z(-40℃)/Z(+20℃)\) = 8
    - 400至450Vdc时,\(Z(-25℃)/Z(+20℃)\) = 6, \(Z(-40℃)/Z(+20℃)\) = 10
    - 耐久性:在105℃下施加额定纹波电流20,000小时(部分型号为15,000小时),恢复到20℃后满足以下规格
    - 电容变化 ≤±30%
    - tanδ ≤300%初始值
    - 泄漏电流 ≤初始值

    产品特点和优势


    - 高可靠性和长寿命:能在高温环境下运行长达20,000小时。
    - 低泄漏电流:降低功耗,延长使用寿命。
    - 符合RoHS2标准:环保无害。
    - 广泛适用性:适用于多种电子设备和电路,特别是LED照明系统。

    应用案例和使用建议


    KXF系列电容器广泛应用于LED照明系统、电源模块和其他需要高可靠性、长寿命的应用场合。使用建议如下:
    - 散热管理:由于工作时内部会产生热量,确保良好的散热条件可以提高使用寿命。
    - 电压选择:根据具体应用选择合适的电压等级和电容大小,避免过载。
    - 安装注意事项:确保电容器在正确的位置安装,避免机械损伤和不当焊接。

    兼容性和支持


    KXF系列电容器具有广泛的兼容性,可与其他主流电子设备和组件无缝配合。厂商提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电容器发热严重。
    - 解决方案:检查散热措施是否到位,确保周围环境通风良好。
    2. 问题:电容器工作时出现异常噪声。
    - 解决方案:确认安装是否正确,避免接触不良或短路。
    3. 问题:电容器寿命不足。
    - 解决方案:调整电路设计,减少纹波电流的峰值。

    总结和推荐


    KXF系列铝电解电容器凭借其优异的性能和稳定性,在长寿命应用中表现出色。它在高温和高湿度环境下的卓越表现使其成为LED照明和其他高要求电路的理想选择。强烈推荐给对可靠性有较高要求的用户。
    此产品通过其出色的耐久性、长寿命和环境适应能力,在市场上具有显著的竞争优势。无论是用于工业自动化还是消费电子产品,KXF系列都是一个值得信赖的选择。

EKXF451ELL220MK25S参数

参数
电容值 22μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 240mA@ 120Hz,600mA@ 100kHz
工作寿命 20000h@ 105°C
长*宽*高 12.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXF451ELL220MK25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXF451ELL220MK25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXF451ELL220MK25S EKXF451ELL220MK25S数据手册

EKXF451ELL220MK25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.7878 ¥ 6.6722
250+ $ 0.7358 ¥ 6.1175
500+ $ 0.7161 ¥ 5.9543
1000+ $ 0.4696 ¥ 3.9043
3000+ $ 0.443 ¥ 3.6277
5000+ $ 0.432 ¥ 3.5378
8000+ $ 0.4256 ¥ 3.4851
15000+ $ 0.4256 ¥ 3.4851
库存: 2847
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 166.8
直接购买
加入购物车
