ELXY250ELL471MJ20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 25V ±20% 5000h@ 105°C 1.04A@ 100kHz,520mA@ 120Hz 通孔安装 10mm*20mm*21.5mm
供应商型号: 2113034
供应商: 海外现货
标准整包数: 1

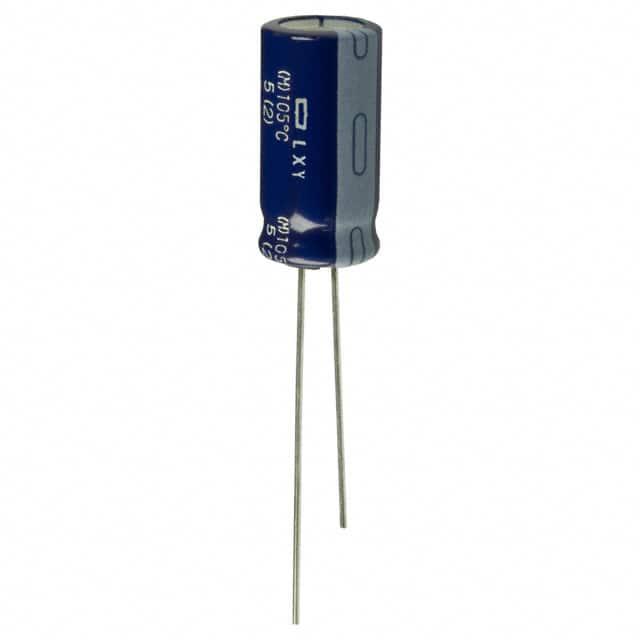

NIPPON CHEMI-CON 铝电解电容 ELXY250ELL471MJ20S

ELXY250ELL471MJ20S概述

    LXYSeries 铝电解电容器技术手册

    产品简介


    LXYSeries 是一款低阻抗铝电解电容器,专为工业和高可靠性应用设计。该系列电容器采用创新电解质和新技术,能够在高达105℃的温度下稳定工作。适用于各种电子设备中的滤波、储能和旁路等功能。这些电容器具有卓越的耐热性和宽泛的工作温度范围,使其成为高性能应用的理想选择。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:10V 至 63V 直流
    - 电容公差:±20%
    - 泄漏电流:I = 0.01CV 或 3μA(取较大值),其中 I:最大泄漏电流(μA),C:标称电容(μF),V:额定电压(V)(在20°C 下测量)
    - 损耗因子(tanδ):见下表
    - 耐久性:在105°C 下,持续施加额定纹波电流条件下,耐久时间为2,000至8,000小时
    | 额定电压(Vdc) | tanδ (最大值) |

    | 10V | 0.19 |
    | 16V | 0.16 |
    | 25V | 0.14 |
    | 35V | 0.12 |
    | 50V | 0.10 |
    | 63V | 0.10 |
    当标称电容超过1,000μF时,每个1,000μF的增量增加0.02。

    产品特点和优势


    - 低阻抗:降低电路中的损耗,提高效率。
    - 耐高温:在恶劣环境下仍能保持稳定性能。
    - 长寿命:可承受高温和高纹波电流,提升整体系统的耐用性。
    - RoHS2合规:符合环保要求,安全可靠。
    - AEC-Q200认证:确保高可靠性,适用于汽车和其他严苛环境。

    应用案例和使用建议


    LXYSeries 铝电解电容器广泛应用于各种场合,例如电源管理、电机驱动和LED照明系统。具体应用案例包括:
    - 在电动汽车的电池管理系统中作为储能元件。
    - 在太阳能逆变器中用于滤波和平滑输出电压。
    使用建议:
    - 确保散热良好,避免过热导致的电容损坏。
    - 在选择合适的电容时,考虑实际应用中的工作温度和纹波电流需求。
    - 使用过程中注意电容的极性,避免反接造成损坏。

    兼容性和支持


    LXYSeries 与市面上多数主流电子设备兼容。Chemi-Con 提供详细的产品规格和技术支持,包括测试数据和更多信息。请联系 Chemi-Con 获取更多细节。

    常见问题与解决方案


    1. 问题:电容器出现鼓包现象。
    - 解决方法:检查散热情况,确保工作温度不超过额定范围。如仍有问题,更换新的电容器。

    2. 问题:电容器工作寿命短。
    - 解决方法:检查纹波电流是否超出额定值。减少纹波电流可以延长电容器寿命。

    3. 问题:电容器内部电阻异常大。
    - 解决方法:可能需要更换新电容器,检查电路设计以确保合理布线和散热。

    总结和推荐


    LXYSeries 铝电解电容器以其低阻抗、耐高温和长寿命等特性,在多个应用领域展现出显著的优势。它非常适合于对电容稳定性要求较高的工业和汽车应用。考虑到其优异的性能和耐用性,强烈推荐在设计高可靠性电子设备时使用此系列产品。

ELXY250ELL471MJ20S参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.04A@ 100kHz,520mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

ELXY250ELL471MJ20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXY250ELL471MJ20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXY250ELL471MJ20S ELXY250ELL471MJ20S数据手册

ELXY250ELL471MJ20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
