EKY-101ELL470MJC5S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 100V ±20% 7000h@ 105°C 192mA@ 120Hz,480mA@ 100kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: EKY-101ELL470MJC5S
供应商: 国内现货
标准整包数: 2000

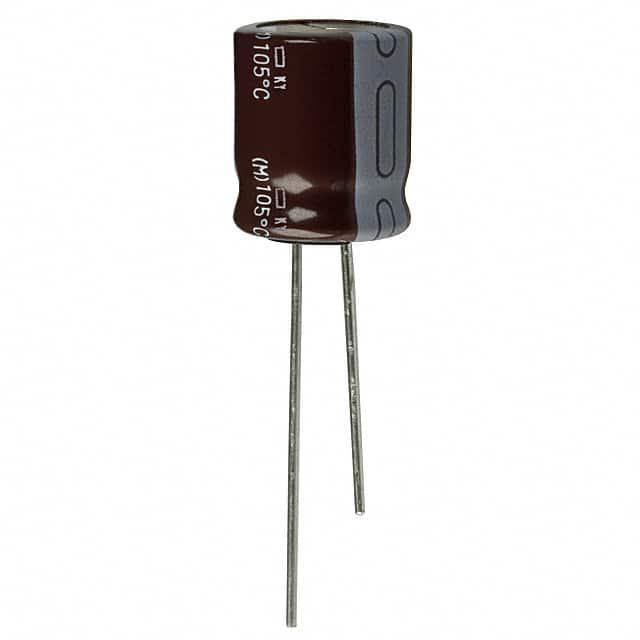

NIPPON CHEMI-CON 铝电解电容 EKY-101ELL470MJC5S

EKY-101ELL470MJC5S概述

    # KY Series Aluminum Electrolytic Capacitors 技术手册解析

    产品简介


    基本介绍
    KY 系列铝电解电容器是新型材料创新的产物,采用全新电解质设计,显著降低了等效串联电阻(ESR),提升了在高频和高温度下的性能表现。该系列电容器具有低阻抗、耐高温 105℃ 的特性,适用于多种高性能电子产品。
    主要功能
    - 低阻抗设计:适合高频应用。
    - 宽工作温度范围:-40℃ 至 +105℃,适应恶劣工作环境。
    - 高耐久性:可承受 4,000 至 10,000 小时的纹波电流负荷,满足长时间运行需求。
    应用领域
    - 消费电子
    - 工业控制
    - 通信设备
    - 汽车电子

    技术参数


    | 参数项 | 描述 |

    | 类别 | 铝电解电容器 |
    | 温度范围 | -40℃ 至 +105℃ |
    | 额定电压范围 | 6.3V 至 100VDC |
    | 容量公差 | ±20% (M) |
    | 泄漏电流 | I = max(0.01CV 或 3µA),其中 I:最大泄漏电流(µA),C:额定容量(µF),V:额定电压(V) |
    | 损耗因子 (tanδ) | 额定电压范围的 tanδ 最大值见上表格 |
    | 阻抗 (Ω max./100kHz) | 见具体型号表格 |
    | 额定纹波电流(mArms/105℃, 100kHz) | 见具体型号表格 |

    产品特点和优势


    特点
    - 低阻抗设计:适合高频电路,降低信号损耗。
    - 宽温域适应性:能够适应极端温度条件。
    - 高耐久性:通过优化电解质配方延长使用寿命。
    优势
    - 低功耗:相比传统型号,更低的 ESR 显著减少功率损耗。
    - 高效散热:卓越的热稳定性和可靠性,适合长时间负载运行。
    - 环保合规:符合 RoHS2 标准,绿色无害。

    应用案例和使用建议


    典型应用场景
    - 消费电子:用于音频放大器、扬声器模块等。
    - 工业控制:应用于电源转换器、滤波器电路。
    - 汽车电子:车载音响系统及传感器模块。
    使用建议
    - 在高频和高温度环境中,确保散热良好以避免内部温度升高导致寿命缩短。
    - 根据实际应用选择合适的额定电压和容量。
    - 注意纹波电流的合理分配,以确保电容器不会因过热而失效。

    兼容性和支持


    兼容性
    - KY 系列电容器与多数主流 PCB 板材和焊接工艺兼容,适合直接替换传统型号。
    - 可广泛应用于各种电路板设计,如 SMD 和 THD。
    支持服务
    - 厂商提供详尽的技术文档和客户支持。
    - 提供样品测试及长期质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查工作环境温度是否超出范围,调整散热措施。 |
    | 阻抗不符合预期 | 确认所选型号是否匹配实际电路需求。 |
    | 电容器过热 | 调整纹波电流,改善散热条件。 |

    总结和推荐


    综合评估
    KY 系列铝电解电容器以其低阻抗、宽温度范围、高可靠性和长寿命等特点,在高性能电子领域中表现出色。其适用性强,能够满足多样化应用需求。
    推荐使用
    我们高度推荐 KY 系列电容器用于需要高性能和稳定性的场合。无论是消费电子还是工业控制领域,这款产品都能提供卓越的支持和服务。

    以上为 KY 系列铝电解电容器的产品技术手册详细解读。如有进一步需求,请参考官方规格书或联系厂商获取更详细的资料。

EKY-101ELL470MJC5S参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 192mA@ 120Hz,480mA@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKY-101ELL470MJC5S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKY-101ELL470MJC5S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKY-101ELL470MJC5S EKY-101ELL470MJC5S数据手册

EKY-101ELL470MJC5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
