HHXD500ARA680MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 68μF 50V ±20% 30mΩ 5000h@ 105°C 180mA@ 120Hz,1.8A@ 100 kHz SMD,8X10MM 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: CSJ-ST64135138
供应商: 海外现货
标准整包数: 1

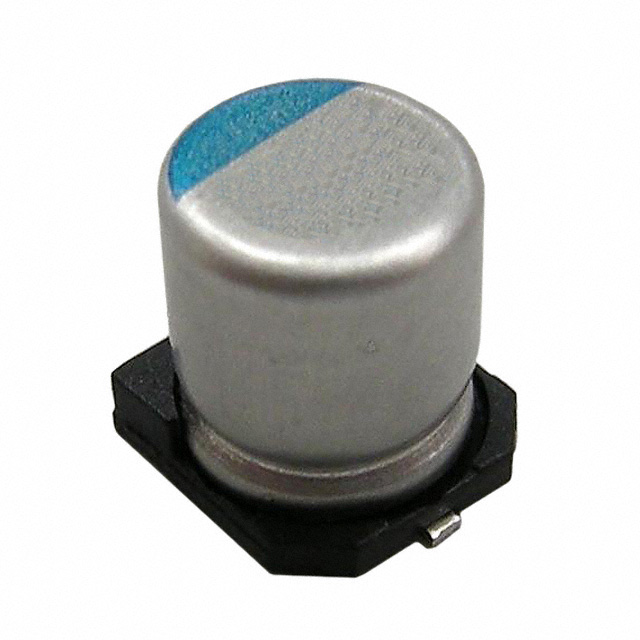

NIPPON CHEMI-CON 铝电解电容 HHXD500ARA680MHA0G

HHXD500ARA680MHA0G概述

    HXDSeries 高可靠性铝电解电容器

    产品简介


    HXDSeries 是一款专为高可靠性应用设计的导电聚合物混合铝电解电容器。它结合了高可靠性和高压特性,适用于汽车设备、基站设备等关键领域。HXDSeries 的主要特点是采用混合电解质技术,以提高耐久性和稳定性。此系列产品符合 RoHS2 规范,并且无卤素,同时通过了 AEC-Q200 认证。

    技术参数


    - 额定电压范围: 16Vdc 至 80Vdc
    - 电容范围: 6.8μF 至 560μF
    - 温度范围: -55℃ 至 +105℃
    - 容差: ±20%
    - 泄漏电流: I=0.01CV 或 3μA,取较大者
    - 损耗因子 (tanδ): 0.08(最高)
    - 耐久性: 105℃ 下可持续承受纹波电流 5,000 到 10,000 小时
    - 尺寸代码: E61 到 JA0
    - 端子代码: G(抗震结构),A

    产品特点和优势


    HXDSeries 在高可靠性应用方面具有显著优势。其采用的混合电解质技术能够提高电容器的稳定性和使用寿命。这些电容器能够在极端温度下保持高性能,具有较低的漏电流和损耗因子。此外,HXDSeries 的高温耐久性和高容量使其在汽车、通信基站等领域广泛应用。其优越的抗振动设计和广泛的温度适应能力也使其成为许多严苛环境下的理想选择。

    应用案例和使用建议


    HXDSeries 广泛应用于汽车、通信基站等对可靠性和稳定性要求极高的场合。例如,在汽车电池管理系统中,HXDSeries 可以确保在各种极端条件下系统的正常运行。为了充分发挥 HXDSeries 的性能,建议在使用时严格遵循手册中的指导。特别是在高频率、大电流的应用环境中,应注意调整频率以获得最佳的纹波电流性能。

    兼容性和支持


    HXDSeries 具有良好的兼容性,可以与大多数标准电路板兼容。此外,制造商提供了详细的技术支持文档和测试数据,以帮助客户更好地理解和使用该产品。如果有任何疑问或需要技术支持,可以通过官方渠道联系 Chemi-Con 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在使用过程中发热严重 | 检查安装是否正确,避免过载 |
    | 电容器漏电流过大 | 检查是否有外部干扰或损伤,必要时更换新电容器 |
    | 电容器工作温度超出规范范围 | 调整系统设计,确保在规定的温度范围内运行 |

    总结和推荐


    总体而言,HXDSeries 非常适合用于对可靠性和寿命有严格要求的应用场合。其优异的性能、宽广的工作温度范围以及卓越的高温耐久性使它在市场上具备很强的竞争优势。强烈推荐对产品质量和稳定性有较高要求的用户选用 HXDSeries。
    希望以上信息能帮助您更好地了解 HXDSeries 产品的特性和应用。如果您有任何其他问题或需要进一步的信息,请随时联系我们。

HHXD500ARA680MHA0G参数

参数
电容值 68μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 180mA@ 120Hz,1.8A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD,8X10MM
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXD500ARA680MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXD500ARA680MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXD500ARA680MHA0G HHXD500ARA680MHA0G数据手册

HHXD500ARA680MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
