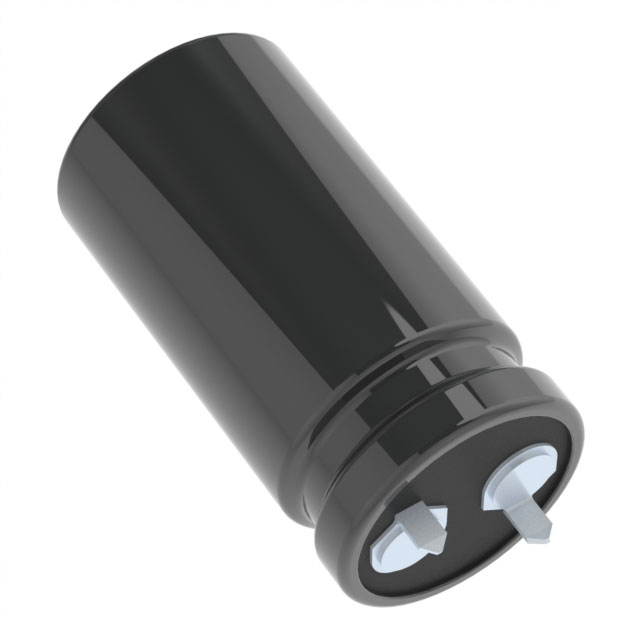

EKMS401VSN221MP40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 400V ±20% 3000h@ 105°C 1.15A@ 120Hz,1.6445A@ 50 kHz 插件,D22xL40mm 卡入式安装,按扣安装,通孔安装 22mm*40mm*42.5mm
供应商型号: 565-EKMS401VSN221MP40S-ND
供应商: Digi-Key
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKMS401VSN221MP40S

EKMS401VSN221MP40S概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是KMSSeries系列铝电解电容器,这是一种专门设计用于太阳能发电系统的高效能产品。其具备宽温度范围、高耐压、长寿命等特性,能够承受较高的纹波电流并适应各种恶劣的工作环境。此外,该系列产品还具有不溶剂抗性,并符合RoHS2标准,是高性能电子产品设计的理想选择。

    技术参数


    - 温度范围: -40°C至+105°C(160至500Vdc); -25°C至+105°C(550至600Vdc)
    - 额定电压范围: 160至600Vdc
    - 电容范围: 47至3300μF
    - 漏电流: \(I \leq 3CV\),其中\(I\)为最大漏电流(μA),\(C\)为标称电容(μF),\(V\)为额定电压(V)
    - 损耗因数(tanδ):
    - 额定电压范围160至400V: 最大0.15
    - 额定电压范围420至600V: 最大0.20(20°C,120Hz)
    - 低温特性: 最大阻抗比
    - 额定电压范围160至400V: \(Z(-25°C)/Z(+20°C)\) = 4(120Hz)
    - 额定电压范围420至600V: \(Z(-25°C)/Z(+20°C)\) = 8(120Hz)

    产品特点和优势


    KMSSeries系列电容器的特点在于其超低温度范围的扩展,使得其能够在-40°C至+105°C的极端环境中正常工作。此外,其具有长达3000小时的耐纹波电流能力,保证了长期稳定性和可靠性。这一特性使其成为太阳能发电系统和工业控制等高要求领域的理想选择。产品还具备RoHS2认证,确保无有害物质,满足环保需求。

    应用案例和使用建议


    KMSSeries电容器广泛应用于太阳能发电系统、工业控制、通信设备等领域。以太阳能发电系统为例,由于其需要长时间在恶劣环境下运行,选择KMSSeries系列电容器可以显著提升系统的稳定性和可靠性。此外,在实际使用过程中,建议注意以下几点:
    1. 散热管理: 在高纹波电流应用中,注意控制内部加热,以避免因过热导致的寿命缩短。
    2. 降频使用: 如需延长使用寿命,可考虑降低频率使用,减少内部加热。

    兼容性和支持


    KMSSeries系列电容器适用于各种不同的电路板设计,且与主流的电气连接方式兼容。供应商提供详尽的技术支持,包括安装指南、维护手册等,确保用户能够充分利用产品的各项优势。

    常见问题与解决方案


    - 问题: 电容器出现漏电流异常增大。
    - 解决方案: 检查安装环境是否潮湿,若条件允许,更换干燥的安装环境或增加防潮措施。
    - 问题: 电容器出现发热严重的情况。
    - 解决方案: 检查电路是否存在异常负载,必要时添加散热片或优化散热设计。

    总结和推荐


    KMSSeries系列电容器以其优异的耐温性、高耐压性和长寿命等特性,成为高可靠性应用领域的首选。其卓越的性能和广泛的适用性使其在太阳能发电、工业控制等多个领域内得到广泛应用。综上所述,强烈推荐使用KMSSeries系列电容器。

EKMS401VSN221MP40S参数

参数
电容值 220μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.15A@ 120Hz,1.6445A@ 50 kHz
工作寿命 3000h@ 105°C
长*宽*高 22mm*40mm*42.5mm
通用封装 插件,D22xL40mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

EKMS401VSN221MP40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMS401VSN221MP40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMS401VSN221MP40S EKMS401VSN221MP40S数据手册

EKMS401VSN221MP40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.4132 ¥ 71.0915
10+ $ 6.0216 ¥ 50.3933
50+ $ 5.0633 ¥ 42.3739
200+ $ 4.4549 ¥ 37.2823
600+ $ 4.0787 ¥ 34.134
1000+ $ 3.9296 ¥ 32.8859
2600+ $ 3.6875 ¥ 30.8596
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.09
