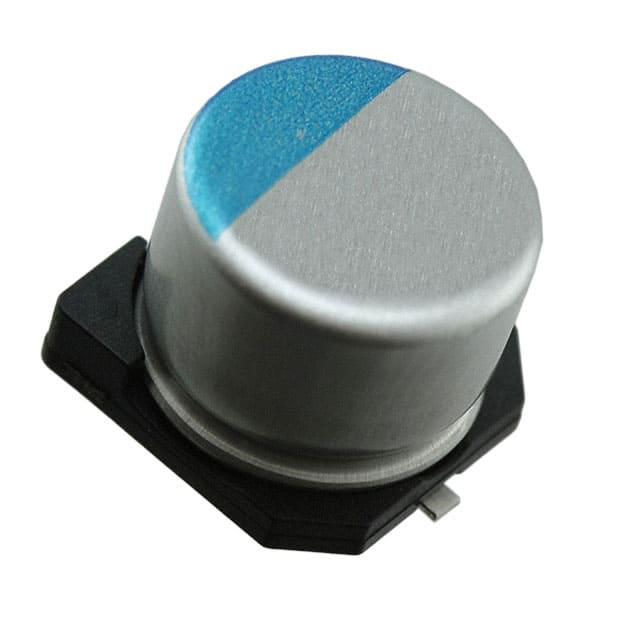

APXG250ARA221MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 25V ±20% 20mΩ 15000h@ 105°C 3.8A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.3mm
供应商型号: CSJ-ST47355713
供应商: 海外现货
标准整包数: 1

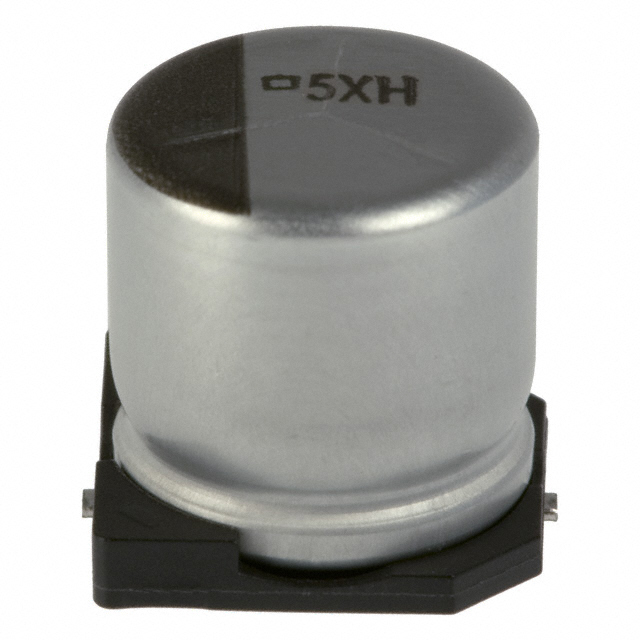

NIPPON CHEMI-CON 铝电解电容 APXG250ARA221MJA0G

APXG250ARA221MJA0G概述

    NPCAPTM-PXG Series Surface Mount Capacitors

    1. 产品简介


    NPCAPTM-PXG系列是表面贴装式铝聚合物固体电容器,属于超级低等效串联电阻(ESR)和高纹波电流能力的电容器。这些电容器被广泛应用于多个领域,如通信设备、计算机电源管理、汽车电子和工业自动化控制等,因其高可靠性和稳定性受到市场的青睐。

    2. 技术参数


    NPCAPTM-PXG系列的具体技术参数如下:
    - 额定电压范围:16至25Vdc
    - 电容范围:10至1000μF
    - 尺寸范围:直径φ5mm×4.5mm至φ10mm×12.2mm
    - 工作温度范围:-55°C至+105°C
    - 溶剂耐受型(详见注意事项)
    - RoHS2合规
    - 无卤素
    | 项目 | 规格 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 16Vdc 至 25Vdc |
    | 电容公差 | ±20%(M),在20°C、120Hz下 |
    | 泄漏电流 | ≤初始指定值(在20°C下,经过2分钟) |
    | 损耗因子 | tanδ最大0.12(在20°C、120Hz下) |
    | 低温特性 | Z(-25°C)/Z(+20°C)≤1.15 |
    Z(-55°C)/Z(+20°C)≤1.25(100kHz时) |
    | 耐久性 | 在105°C下应用额定电压15000小时后 |
    (E46、F45:3000小时)后恢复到20°C时各项指标应满足要求 |
    | 外观 | 无明显损坏 |
    | 电容量变化 | ≤初始值的±20% |
    | DF (tanδ) | ≤初始指定值的150% |
    | ESR | ≤初始指定值的150% |
    | 泄漏电流 | ≤初始指定值 |
    | 冲击电压 | 在105°C条件下,经过1000个周期的充电和放电后,无明显损坏 |
    | 最大失效率 | 在105°C下每1000小时最大0.5%,置信水平60% |

    3. 产品特点和优势


    - 超低ESR:NPCAPTM-PXG系列具有出色的超低等效串联电阻特性,这意味着它们在电路中可以有效减少能量损耗。
    - 高纹波电流能力:这些电容器能够处理较大的纹波电流,使其适用于各种高电流应用场合。
    - 宽工作温度范围:可以在-55°C至+105°C的极端环境中稳定运行,提供了广泛的适应性。
    - 符合环保标准:RoHS2合规及无卤素材料确保了在使用过程中的环保性和安全性。

    4. 应用案例和使用建议


    - 通信设备:由于其出色的高频性能和稳定的电容值,NPCAPTM-PXG系列特别适合用于基站电源和高速数据传输设备中。
    - 计算机电源:它们的高可靠性使得这些电容器成为PC电源管理系统的理想选择,能有效地吸收电流波动。
    - 汽车电子:该系列电容器也适用于汽车电子系统,尤其是在发动机管理系统和车身控制系统中。
    - 工业自动化:在工业控制领域,NPCAPTM-PXG系列电容器被用来提高电源系统的效率和稳定性。
    使用建议:为了保证最佳性能和延长使用寿命,建议在焊接过程中遵循推荐的焊接条件。另外,需要定期检查泄漏电流,确保电容器处于良好状态。

    5. 兼容性和支持


    NPCAPTM-PXG系列电容器与多种电子设备兼容,具体应用请参考相关设计指南。供应商提供全面的技术支持和服务,包括产品规格查询、安装指导和技术咨询服务。

    6. 常见问题与解决方案


    - Q: 如何测量泄漏电流?
    - A: 在应用直流额定电压120分钟后,在105°C下测量泄漏电流。

    - Q: 如何判断电容器外观是否有损伤?
    - A: 观察电容器外观是否有变形、裂痕或污迹,若无,则视为无损伤。

    - Q: 如何确保电容器的耐久性?
    - A: 将电容器在105°C条件下进行长时间测试,并在恢复到20°C后检查各项指标是否符合标准。

    7. 总结和推荐


    综上所述,NPCAPTM-PXG系列电容器凭借其出色的性能和广泛的应用范围,是一款值得信赖的产品。其超低的ESR、高纹波电流能力和宽广的工作温度范围使其成为许多高要求应用的理想选择。因此,我们强烈推荐使用NPCAPTM-PXG系列电容器以提升电子设备的整体性能和稳定性。

APXG250ARA221MJA0G参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 3.8A@ 100 kHz
工作寿命 15000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.3mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

APXG250ARA221MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

APXG250ARA221MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON APXG250ARA221MJA0G APXG250ARA221MJA0G数据手册

APXG250ARA221MJA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3691 ¥ 37.0059
库存: 381
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37
直接购买
加入购物车
