首页  >  产品百科  >  EKMQ630EC3222MMP1S

EKMQ630EC3222MMP1S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2mF 63V ±20% 1000h@ 105°C 1.65A@ 120Hz,1.782A@ 100kHz 通孔安装 35.5mm(长度)*37mm(高度)
供应商型号: 565-EKMQ630EC3222MMP1SCT-ND
供应商: Digi-Key
标准整包数: 1

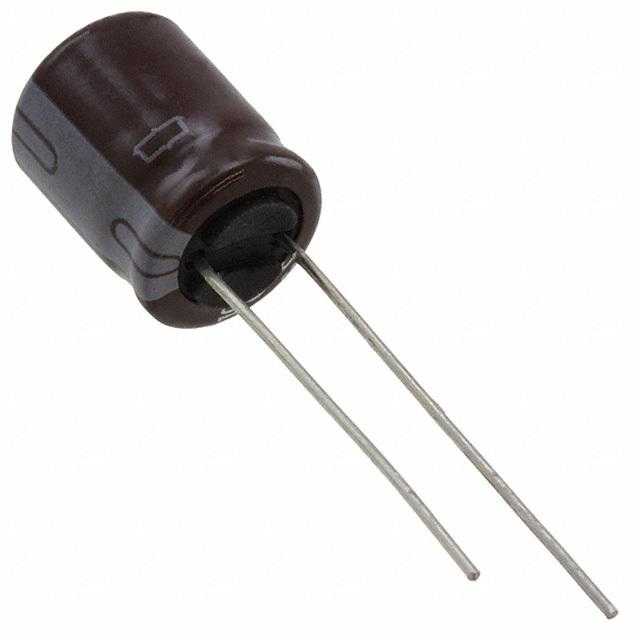

NIPPON CHEMI-CON 铝电解电容 EKMQ630EC3222MMP1S

EKMQ630EC3222MMP1S概述

    KMQ Series Miniature Aluminum Electrolytic Capacitors

    产品简介


    KMQ系列微型铝电解电容器是KMG系列的改进版,具有更小的尺寸和增强的性能。这些电容器适用于广泛的电气和电子设备中,尤其是在需要紧凑设计的应用场合,如消费电子、通信设备、汽车电子和工业控制设备等。

    技术参数


    以下是KMQ系列电容器的技术规格:
    | 参数 | 规格 |

    | 温度范围 | -55至+105℃(6.3至100Vdc)
    -40至+105℃(160至400Vdc)
    -25至+105℃(450Vdc) |
    | 额定电压范围 | 6.3至450Vdc |
    | 容量容差 | ±20% (M) (在20℃,120Hz时) |
    | 泄漏电流 | 6.3至100Vdc:I=0.03CV或4μA,取较大值
    160至450Vdc:I=0.1CV+40最大,CV>1,000时:I=0.04CV+100最大 |
    | 损耗因子(tanδ) | 见上表 |
    | 最大阻抗比(低温特性) | 见上表 |
    | 工作寿命 | 当电容器在105℃下暴露1,000小时后恢复到20℃,各项指标需满足特定要求 |
    | 外形尺寸 | 见上表 |

    产品特点和优势


    - 体积减小:KMQ系列相比KMG系列,尺寸更加紧凑,适合更小空间的设计需求。
    - 耐溶剂:除160至450Vdc以外的型号具有耐溶剂特性。
    - 符合RoHS2标准:确保环保安全。
    - 高可靠性:经过严格的耐久测试,能够在恶劣环境下稳定工作。
    - 多种容量选择:提供多种电容值,适应不同的应用场景。

    应用案例和使用建议


    KMQ系列电容器广泛应用于各种高性能电路中。例如,在通信设备中,它们可以用于滤波电路,以确保信号传输的质量。在汽车电子系统中,这些电容器可用于电源稳压电路,提高系统的稳定性和可靠性。
    使用建议:
    - 在使用前,务必检查并确认所有技术参数,以确保电容器能够满足特定应用的需求。
    - 在高温环境下使用时,应考虑降低额定纹波电流,以延长电容器的工作寿命。

    兼容性和支持


    - 兼容性:KMQ系列电容器与现有的大多数电路板设计兼容,可以直接替换旧型号的电容器。
    - 技术支持:厂家提供详尽的技术文档和支持服务,以帮助用户正确安装和使用电容器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 降低额定纹波电流,确保良好的散热条件 |
    | 容量偏差超过20% | 更换新的电容器,并检查存储条件 |
    | 纹波电流不稳定 | 确保纹波电流在电容器的额定范围内 |

    总结和推荐


    KMQ系列微型铝电解电容器凭借其紧凑的尺寸、优秀的性能和高可靠性,成为市场上极具竞争力的产品。在需要高可靠性和高性能的应用场合,强烈推荐使用KMQ系列电容器。用户可以根据具体的应用需求选择合适的型号,并按照技术手册中的指导进行安装和使用。

EKMQ630EC3222MMP1S参数

参数
电容值 2.2mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.65A@ 120Hz,1.782A@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 35.5mm(长度)*37mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

EKMQ630EC3222MMP1S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMQ630EC3222MMP1S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMQ630EC3222MMP1S EKMQ630EC3222MMP1S数据手册

EKMQ630EC3222MMP1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
