首页  >  产品百科  >  EKXJ201ELL470MJ20S

EKXJ201ELL470MJ20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 200V ±20% 10000h@ 105°C 290mA@ 120Hz,725A@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: EKXJ201ELL470MJ20S
供应商: 国内现货
标准整包数: 2000

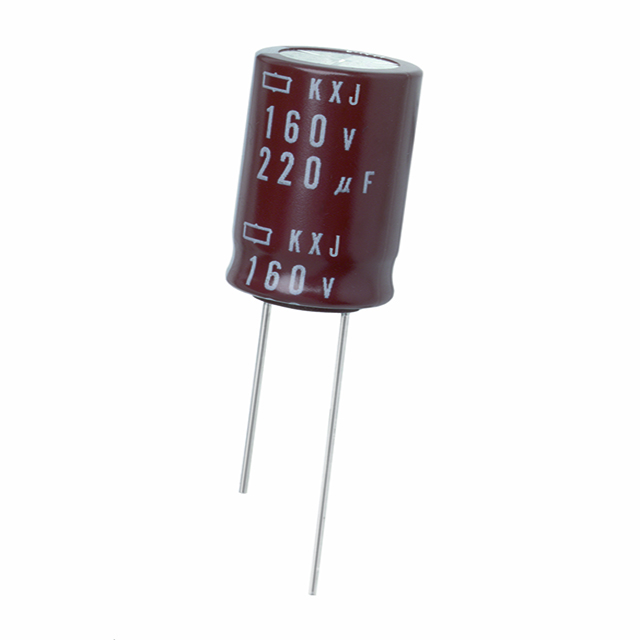

NIPPON CHEMI-CON 铝电解电容 EKXJ201ELL470MJ20S

EKXJ201ELL470MJ20S概述

    KXJ Series Miniature Aluminum Electrolytic Capacitors

    产品简介


    KXJ系列微型铝电解电容器是一款高性能的电子元件,专为高可靠性需求设计。这些电容器具有宽泛的工作电压范围(160至500Vdc),并能够在高达105℃的温度下长期稳定运行。KXJ系列的主要用途包括电子镇流电路及其他长寿命应用。

    技术参数


    KXJ系列的技术规格如下:
    - 额定电压范围: 160Vdc 至 500Vdc
    - 容值范围: 6.8μF 至 680μF
    - 温度范围: -40℃ 至 +105℃ (160 至 450Vdc),-25℃ 至 +105℃ (500Vdc)
    - 容差: ±20% (M)
    - 漏电流: 额定电压下的最大漏电流在1分钟后为0.1CV + 40μA,5分钟后为0.03CV + 15μA (CV ≤ 1000),0.04CV + 100μA,0.02CV + 25μA (CV > 1000)
    - 损耗因子: 额定电压下的最大损耗因子为0.20 (160至250V),0.24 (350至500V) (20℃, 120Hz)
    - 阻抗特性: 在低温度下的最大阻抗比为3至6倍
    - 耐久性: 在105℃条件下,以额定纹波电流持续运行后,电容变化不超过初始值的±20%,损耗因子变化不超过初始值的200%,漏电流不超过初始值
    - 存储寿命: 经过1000小时无电压储存后,在恢复到20℃条件下的电容变化不超过±20%,损耗因子变化不超过200%,漏电流不超过初始值的500%

    产品特点和优势


    KXJ系列具有以下几个独特的优势:
    - 小型化设计: 比之前的KXG系列更加紧凑,使用寿命更长。
    - 高纹波电流耐受性: 能够承受高达8,000至12,000小时的105℃纹波电流。
    - 符合标准: RoHS2和AEC-Q200认证,确保产品符合环保及汽车行业标准。

    应用案例和使用建议


    KXJ系列电容器广泛应用于电子镇流电路和其他需要长寿命的应用场景。例如,在LED驱动电源中,KXJ系列可以提供稳定的直流输出,提高系统的可靠性和稳定性。使用时应注意:
    - 确保工作温度不超过105℃,以避免内部加热导致寿命缩短。
    - 选择合适的纹波电流,以延长电容器的使用寿命。
    - 定期检测和更换电容器,特别是在恶劣环境下使用时。

    兼容性和支持


    KXJ系列电容器在同类产品中表现出良好的兼容性。此外,制造商提供详尽的产品支持和维护服务,包括产品规格和技术文档。对于特定的汽车应用,建议联系Chemicon获取更多详细信息。

    常见问题与解决方案


    - 问题1: 电容器的寿命较短。
    - 解决办法: 降低纹波电流,确保工作温度不超过额定值。
    - 问题2: 漏电流过大。
    - 解决办法: 更换符合要求的电容器型号或进行适当的散热处理。
    - 问题3: 容量变化超过规定范围。
    - 解决办法: 检查安装和使用条件是否符合要求,必要时重新校准。

    总结和推荐


    综上所述,KXJ系列微型铝电解电容器是一款高可靠性的产品,适合多种应用场景。其独特的尺寸、长寿命以及高耐纹波电流能力使其在市场上具备很强的竞争力。如果你需要一种能在高温环境中稳定工作的电容器,KXJ系列是一个非常不错的选择。强烈推荐使用此产品,尤其是对电子镇流电路和其他需要长时间稳定运行的应用。

EKXJ201ELL470MJ20S参数

参数
电容值 47μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 290mA@ 120Hz,725A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EKXJ201ELL470MJ20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXJ201ELL470MJ20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXJ201ELL470MJ20S EKXJ201ELL470MJ20S数据手册

EKXJ201ELL470MJ20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.3463
20000+ ¥ 1.3059
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2692.6
直接购买
