ELXS451VSN221MQ40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 450V ±20% 5000h@ 105°C 1.2A@ 120Hz,1.716A@ 50kHz 卡入式安装,通孔安装 25.4mm*40mm*42.5mm
供应商型号: 9143730
供应商: 海外现货
标准整包数: 1

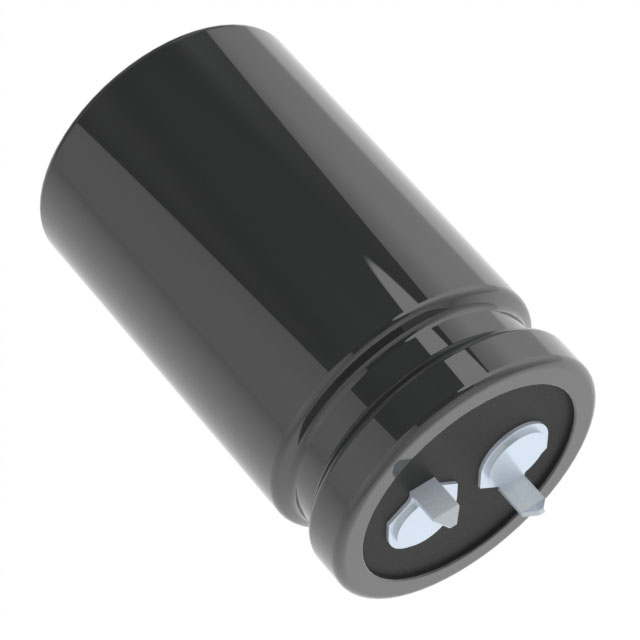

NIPPON CHEMI-CON 铝电解电容 ELXS451VSN221MQ40S

ELXS451VSN221MQ40S概述


    产品简介


    LXSSeries铝电解电容器是一款专为太阳能发电设计的长寿命插件式电容器,其工作温度范围宽达-25至+105℃。此系列产品具有出色的耐纹波电流能力,能够在高温环境下连续运行5000小时,确保长期稳定工作。其额定电压范围从160V到600V,电容量范围广泛,满足不同应用场景的需求。

    技术参数


    以下是LXSSeries电容器的主要技术参数:
    - 温度范围:-25℃ 至 +105℃
    - 额定电压范围:160Vdc 至 600Vdc
    - 电容容差:±20%(M)
    - 漏电流:\( I \leq 3CV \) (其中 \( I \) 为最大漏电流(µA),\( C \) 为额定电容(µF),\( V \) 为额定电压(V))
    - 损耗因数(tanδ):
    - 额定电压 160至400Vdc:0.15
    - 额定电压 420至600Vdc:0.20
    - 低温特性(最大阻抗比):
    - 额定电压 160至400Vdc:4
    - 额定电压 420至600Vdc:8
    - 使用寿命:
    - 恢复到20℃后,在额定电压下施加额定纹波电流运行5000小时:电容变化 ≤±20%,损耗因数 ≤±200%(500Vdc时≤250%,550Vdc和600Vdc时≤300%)

    产品特点和优势


    LXSSeries铝电解电容器具有以下特点和优势:
    - 高温稳定性:能够在极端高温条件下(105℃)持续稳定工作,适用于太阳能发电系统等严苛环境。
    - 高耐纹波电流能力:可以在高纹波电流条件下长时间工作,保证系统的稳定运行。
    - 耐久性:经过严格测试,确保在额定条件下能够运行长达5000小时,具备优秀的长寿命特性。
    - 紧凑设计:相比前一代产品(LXQ系列),LXSSeries进一步减小了尺寸,适应更多空间受限的应用场景。
    - 符合RoHS标准:完全符合环保要求,安全可靠。

    应用案例和使用建议


    应用案例
    LXSSeries铝电解电容器广泛应用于太阳能发电系统。例如,在太阳能逆变器中,由于逆变器工作过程中会产生大量纹波电流,而LXSSeries凭借其高耐纹波电流的能力,确保了整个系统的稳定运行。此外,它还常用于工业电源、通信设备和医疗设备等需要高温稳定性的场合。
    使用建议
    - 在设计电路时,应充分考虑电容器的工作环境和条件,确保其能承受预期的纹波电流。
    - 考虑到电容器在高温环境下的性能衰减,建议通过减少纹波电流来延长电容器的使用寿命。
    - 确保电容器安装牢固,避免振动和外部冲击导致损坏。

    兼容性和支持


    LXSSeries电容器的终端代码包括LI和VS两种,方便与不同的母线板或电路板配合使用。厂商提供全面的技术支持和售后服务,用户可以随时联系技术支持团队解决使用过程中的任何问题。此外,厂商还会定期更新产品规格,确保产品性能始终保持领先水平。

    常见问题与解决方案


    1. 问题:电容器在高温环境下工作不稳定。
    - 解决方案:建议降低工作纹波电流,以减轻内部发热带来的影响。

    2. 问题:电容器出现漏电流异常增大。
    - 解决方案:检查电路是否有短路现象,或者尝试更换其他品牌同型号电容器以排除产品质量问题。

    总结和推荐


    LXSSeries铝电解电容器凭借其出色的高温稳定性、高耐纹波电流能力和长久使用寿命,在太阳能发电系统和其他工业应用中表现优异。它不仅符合严格的环保标准,还能在各种恶劣环境中保持稳定运行。因此,强烈推荐该产品用于需要高可靠性、高温稳定性的应用场景。无论是太阳能发电系统还是工业控制设备,LXSSeries都是理想的选择。

ELXS451VSN221MQ40S参数

参数
电容值 220μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.2A@ 120Hz,1.716A@ 50kHz
工作寿命 5000h@ 105°C
长*宽*高 25.4mm*40mm*42.5mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ELXS451VSN221MQ40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXS451VSN221MQ40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXS451VSN221MQ40S ELXS451VSN221MQ40S数据手册

ELXS451VSN221MQ40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
