首页  >  产品百科  >  ESMG160ELL332MK25S

ESMG160ELL332MK25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 3.3mF 16V ±20% 2000h@ 85°C 1.655A@ 120Hz,1.7874A@ 100kHz 通孔安装 12.5mm*25mm*26.5mm
供应商型号: CSJ-ST37062811
供应商: 海外现货
标准整包数: 1

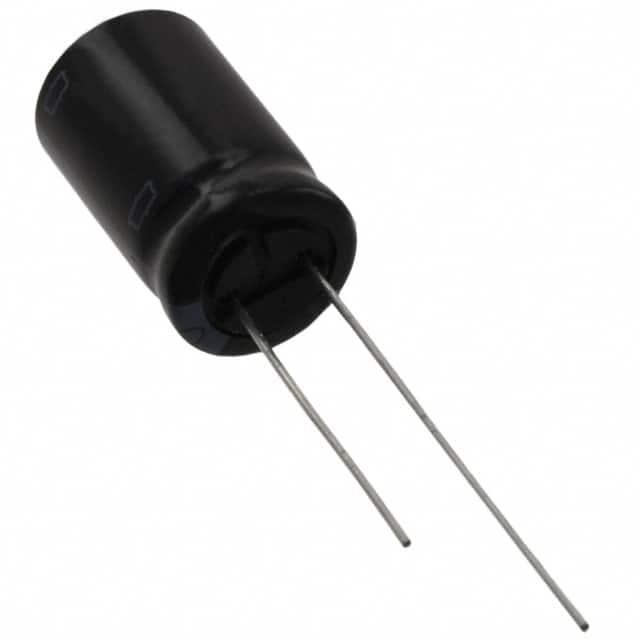

NIPPON CHEMI-CON 铝电解电容 ESMG160ELL332MK25S

ESMG160ELL332MK25S概述

    高质量文章:铝电解电容器SMG系列技术手册解析

    1. 产品简介


    SMG系列是迷你型铝电解电容器,适用于广泛的应用领域。这种电容器以其卓越的耐用性和稳定性,在各种电子设备中发挥着关键作用。其主要功能包括储能、滤波、平滑电流等功能,广泛应用于消费电子、工业控制、通信设备、医疗设备等领域。

    2. 技术参数


    SMG系列的技术参数如下:
    - 温度范围:-40℃至+85℃(6.3至400Vdc),-25℃至+85℃(450Vdc)
    - 额定电压范围:6.3至450Vdc
    - 容值公差:±20%
    - 泄漏电流:6.3至100Vdc,160至450Vdc,I = 0.03CV 或 4μA(以较大者为准);预充电后1分钟内
    - 容值变化:不超过初始值的±20%
    - 损耗因数(tanδ):见具体数值表
    - 耐久性:2000小时(85℃),恢复到20℃时满足特定参数要求
    - 存储寿命:1000小时(85℃),恢复到20℃时满足特定参数要求

    3. 产品特点和优势


    - 耐高温:可在高达85℃的环境下正常工作
    - 高可靠性:经过严格的耐久性和存储寿命测试
    - 低泄漏电流:即使在高电压下,也能保持较低的泄漏电流
    - 高耐久性:在恶劣环境中具有出色的稳定性和长寿命

    4. 应用案例和使用建议


    - 消费电子产品:如手机、平板电脑,这些设备需要稳定的电源供应,SMG系列可以提供高效的滤波和平滑电流的功能。
    - 工业控制设备:如自动化生产线,需要高可靠性和长时间稳定工作的电容器,SMG系列能够满足这些需求。
    - 通信设备:如路由器、交换机,需要高效稳定的电源管理,SMG系列可以提供可靠的电容解决方案。
    - 使用建议:在高频率应用中,注意减小电容值变化的影响,合理降低纹波电流。

    5. 兼容性和支持


    - 兼容性:SMG系列与多种设备兼容,适合不同应用场景的需求。
    - 支持:厂商提供详细的使用指南和技术支持,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题一:电容器出现过热现象。
    - 解决办法:检查应用电路中的纹波电流是否超出额定值,适当降低电流。
    - 问题二:电容器失效。
    - 解决办法:检查是否有电压波动或温度超出规定范围,更换新的电容器并优化电路设计。
    - 问题三:电容器泄漏电流异常大。
    - 解决办法:确认安装过程中是否存在短路或其他电气问题,检查并替换有问题的电容器。

    7. 总结和推荐


    综上所述,SMG系列铝电解电容器凭借其优良的耐高温、高可靠性、低泄漏电流和长寿命等特点,在多种应用中表现出色。其广泛的应用领域和优良的性能使其在市场上具有很强的竞争力。对于需要稳定电源管理和高效能的场合,我们强烈推荐使用SMG系列电容器。
    以上内容基于提供的技术手册进行了详细解析,涵盖了产品的基本信息、技术参数、特点和优势、应用案例及使用建议、兼容性和支持,以及常见问题的解决方案。希望这份综合评估能帮助您更好地了解和使用SMG系列电容器。

ESMG160ELL332MK25S参数

参数
电容值 3.3mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.655A@ 120Hz,1.7874A@ 100kHz
长*宽*高 12.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMG160ELL332MK25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMG160ELL332MK25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMG160ELL332MK25S ESMG160ELL332MK25S数据手册

ESMG160ELL332MK25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
