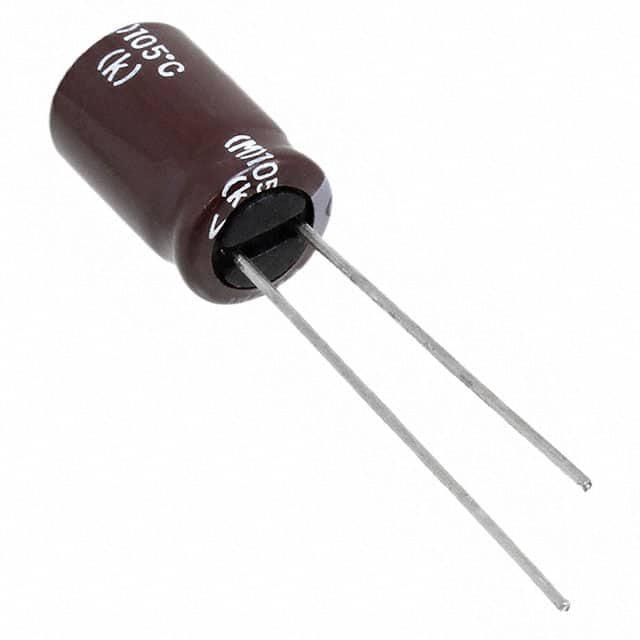

EKYB500ELL101MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 50V ±20% 7000h@ 105°C 248mA@ 120Hz,620mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: EKYB500ELL101MHB5D
供应商: Master
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 EKYB500ELL101MHB5D

EKYB500ELL101MHB5D概述


    产品简介


    KYB系列铝电解电容器是一款具有低阻抗、高纹波电流承载能力和长寿命的产品,源于其前身KYA系列并进一步改进。这些电容器采用了新型电解质,有效降低了阻抗。其特点包括低至4,000小时到10,000小时(在105℃条件下)的使用寿命,并且具备非溶剂耐受性,符合RoHS2标准。KYB系列广泛应用于需要高效能和高可靠性的电子产品中,如电源、通信设备、工业控制等领域。

    技术参数


    基本参数
    - 温度范围: -40℃至+105℃
    - 额定电压范围: 6.3Vdc 至 100Vdc
    - 容值公差: ±20% (M) (在20℃, 120Hz条件下)
    - 漏电流: \(I = \max(0.01CV, 3\mu A)\),其中\(I\)为最大漏电流 (\(\mu A\)), \(C\)为标称容量 (\(\mu F\)), \(V\)为额定电压 (V) (在20℃下2分钟后)
    性能参数
    - 损耗因数 (tanδ):
    - 6.3V: 0.22
    - 10V: 0.19
    - 16V: 0.16
    - 25V: 0.14
    - 35V: 0.12
    - 50V: 0.10
    - 63V: 0.09
    - 80V: 0.09
    - 100V: 0.08
    - 对于超过1,000\(\mu F\)的电容,每增加1,000\(\mu F\),上述数值增加0.02
    - 低温特性 (最大阻抗比):
    - -25℃时: 4, 3, 2, 2, 2, 2, 2, 2, 2
    - -40℃时: 8, 6, 4, 3, 3, 3, 3, 3, 3 (在120Hz条件下)

    产品特点和优势


    - 低阻抗:采用新型电解质,显著降低阻抗。
    - 高纹波电流承载能力:能够承受高频率和高纹波电流,适用于高功率应用。
    - 长寿命:在高温环境下拥有较长的使用寿命。
    - 非溶剂耐受性:可在恶劣环境下稳定工作。
    - RoHS2合规:环保材料,满足RoHS2标准。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于开关电源、稳压器和电源滤波电路。
    - 工业控制:适用于变频器、电机驱动和其他控制装置。
    - 通信设备:用于无线基站、路由器和其他通信设备。
    使用建议:
    - 在选择电容器时,确保所选型号的额定电压和容值适合具体应用需求。
    - 为了延长使用寿命,建议减小纹波电流以减少内部发热。

    兼容性和支持


    - KYB系列电容器与多种标准接口兼容,便于安装和集成。
    - 制造商提供详细的技术支持和维护服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保在规定的工作温度范围内使用,并检查是否有短路现象。|
    | 容量变化超出容差范围 | 检查是否有过热或过压现象,必要时更换电容器。|
    | 寿命不足 | 减少纹波电流,避免长时间处于高温环境中。|

    总结和推荐


    综合评估:
    KYB系列铝电解电容器以其出色的低阻抗、高纹波电流承载能力和长寿命,在众多应用场合中表现出色。其独特的设计和创新技术使其成为市场上非常有竞争力的产品。
    推荐使用:
    强烈推荐使用KYB系列电容器,特别是在对电容性能要求较高的应用中。通过遵循制造商的指导和建议,可以确保产品的最佳性能和最长使用寿命。

EKYB500ELL101MHB5D参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 248mA@ 120Hz,620mA@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKYB500ELL101MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYB500ELL101MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYB500ELL101MHB5D EKYB500ELL101MHB5D数据手册

EKYB500ELL101MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1285 ¥ 1.0685
3000+ $ 0.1247 ¥ 1.0368
5000+ $ 0.1179 ¥ 0.9795
8000+ $ 0.1154 ¥ 0.9593
25000+ $ 0.1132 ¥ 0.927
50000+ $ 0.1115 ¥ 0.9132
100000+ $ 0.1098 ¥ 0.8994
150000+ $ 0.1098 ¥ 0.8994
库存: 1891
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1068.5
