首页  >  产品百科  >  EKMG401ELL470MLN3S

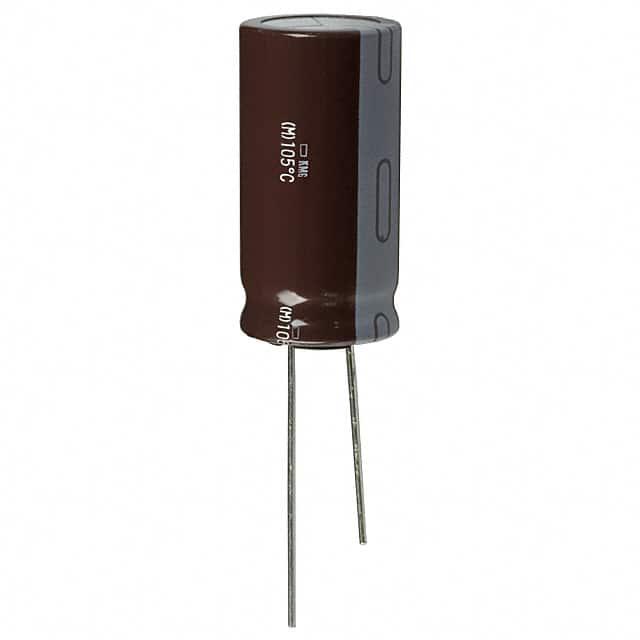

EKMG401ELL470MLN3S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 400V ±20% 2000h@ 105°C 250mA@ 120Hz,450mA@ 100kHz 通孔安装 16mm*31.5mm*33mm
供应商型号: ET-1686796
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKMG401ELL470MLN3S

EKMG401ELL470MLN3S概述

    MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS KMG Series

    产品简介


    本手册介绍的产品是KMGSeries系列微型铝电解电容器,适用于广泛的应用场景。这类电容器具备高耐热性能(可达105℃),并且具有良好的抗溶剂特性(除350至450Vdc外)。这些特性使其成为电力电子系统、通信设备、汽车电子以及工业控制等领域的理想选择。

    技术参数


    - 温度范围:-55至+105℃(6.3至100Vdc);-40至+105℃(160至400Vdc);-25至+105℃(450Vdc)
    - 额定电压范围:6.3至450Vdc
    - 容差:±20%(M)(在20℃、120Hz条件下)
    - 泄漏电流:
    - 6.3至100Vdc:最大泄漏电流 = max(0.03CV, 4µA)
    - 160至450Vdc:最大泄漏电流 = max(0.03CV+15, 0.02CV+25)
    - 损耗因子(tanδ):见下表
    - 阻抗比:在低温度条件下,最大阻抗比随温度变化而变化
    - 耐久性:在105℃条件下施加额定纹波电流并持续1000小时后恢复到20℃时,电容器应满足特定条件
    - 存放寿命:在105℃条件下不施加电压存放1000小时后恢复到20℃时,电容器应满足特定条件
    | 额定电压(Vdc) | tanδ (Max.) |

    | 6.3V | 0.34 |
    | 10V | 0.24 |
    | 16V | 0.20 |
    | 25V | 0.16 |
    | 35V | 0.14 |
    | 50V | 0.12 |
    | 63V | 0.10 |
    | 100V | 0.08 |
    | 160至250V | 0.20 |
    | 350至400V | 0.24 |
    | 450V | 0.24 |

    产品特点和优势


    KMGSeries系列铝电解电容器的主要特点包括:
    - 高耐热性:能够在高达105℃的环境下稳定工作。
    - 良好的抗溶剂性:除特定电压等级外,大部分型号都具有出色的抗溶剂能力。
    - 高可靠性:通过严格的耐久性测试,确保在极端环境下的稳定性。
    - 符合RoHS标准:环保且无有害物质。

    应用案例和使用建议


    应用案例:这些电容器广泛应用于电力转换、通信电源、工业自动化控制等场合。例如,在通信设备中,它们用于平滑直流电源,保证系统的稳定运行。
    使用建议:
    - 确保安装环境的温度不超过105℃,以避免影响电容器的性能。
    - 为确保长期使用寿命,应适当降低纹波电流的峰值。
    - 注意电容器对湿度的敏感性,确保适当的保护措施。

    兼容性和支持


    - 兼容性:本系列产品兼容大多数通用的连接器和电路板布局,能够与多种不同的电子设备配合使用。
    - 厂商支持:提供详尽的技术文档和专业的技术支持服务,确保客户在使用过程中能够获得全面的支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量下降 | 检查环境温度是否超过规定范围,调整工作环境 |
    | 泄漏电流异常增大 | 确认连接方式正确,检查是否有接触不良情况 |
    | 短时间内失效 | 更换新电容器,确认使用电压不超过额定值 |

    总结和推荐


    总结:KMGSeries系列铝电解电容器凭借其出色的性能和广泛应用,成为了市场上值得信赖的选择。特别适合需要高耐热性和可靠性的应用场合。
    推荐:强烈推荐使用KMGSeries系列铝电解电容器。考虑到其优良的耐温性、抗溶剂能力和高可靠性,对于需要高性能铝电解电容器的应用来说,这是非常合适的选择。

EKMG401ELL470MLN3S参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 250mA@ 120Hz,450mA@ 100kHz
长*宽*高 16mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG401ELL470MLN3S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG401ELL470MLN3S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG401ELL470MLN3S EKMG401ELL470MLN3S数据手册

EKMG401ELL470MLN3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.56 ¥ 21.632
10+ $ 1.6542 ¥ 13.9776
100+ $ 1.2156 ¥ 10.2722
500+ $ 0.825 ¥ 6.9713
1000+ $ 0.7145 ¥ 6.0372
2000+ $ 0.6909 ¥ 5.8383
4000+ $ 0.6674 ¥ 5.6394
库存: 424
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.63
直接购买
加入购物车
