EKXJ451ELL680MLP1S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 68μF 450V ±20% 12000h@ 105°C 1.65A@ 100kHz,660mA@ 120Hz 通孔安装 16mm*35.5mm*37mm
供应商型号: 7567689
供应商: 海外现货
标准整包数: 1

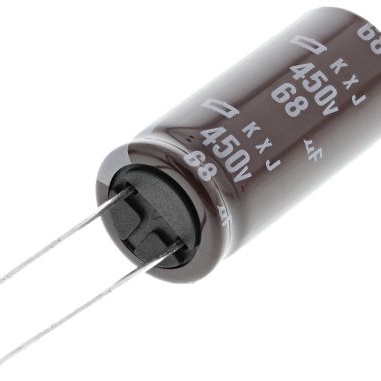

NIPPON CHEMI-CON 铝电解电容 EKXJ451ELL680MLP1S

EKXJ451ELL680MLP1S概述


    产品简介


    型号:KXJ系列
    KXJ系列是小型化铝电解电容器,相较于之前的KXG系列具有更长的使用寿命。这类电容器设计用于要求高可靠性和长寿命的应用场景,如电子镇流电路及其他需要稳定性能的场合。

    技术参数


    - 额定电压范围:160至500V直流
    - 电容范围:6.8至680μF
    - 温度范围:-40至+105℃(160至450Vdc);-25至+105℃(500Vdc)
    - 损耗因子(tanδ):
    - 160至250Vdc:最大0.20
    - 350至500Vdc:最大0.24(20℃,120Hz)
    - 纹波电流(105℃,120Hz):取决于具体型号
    - 耐久性:
    - 额定电压(Vdc):160至450V,500V
    - 时间:16L至20L:10,000小时,25L至50L:12,000小时
    - φ10:8,000小时,φ12.5至φ18:10,000小时

    产品特点和优势


    KXJ系列电容器具备以下显著特点和优势:
    - 长期使用寿命:KXJ系列在105℃下可承受长达8,000到12,000小时的纹波电流。
    - 耐高温能力:能在-40℃至+105℃的温度范围内稳定工作。
    - 高可靠性:符合RoHS2标准,满足AEC-Q200规范,确保长期使用的安全性和稳定性。
    - 小型化设计:相比前一代产品,KXJ系列实现了体积缩小和使用寿命延长。

    应用案例和使用建议


    KXJ系列铝电解电容器适用于多种应用场景,包括但不限于:
    - 电子镇流器:确保高效稳定的工作性能。
    - 汽车电子系统:因其高可靠性,在极端环境下依然能保持良好的性能。
    - 工业控制设备:适应各种复杂的工作环境,保证系统的正常运行。
    使用建议:
    为了实现最佳的长期性能,建议根据实际情况调整纹波电流,以减少内部加热对电容器耐久性的影响。

    兼容性和支持


    KXJ系列电容器与大多数电子系统兼容,具体兼容性需根据具体应用场景确认。生产商提供详尽的产品技术支持和售后保障服务,为用户提供全面的技术支持和维护服务。

    常见问题与解决方案


    问题1:电容器出现泄漏电流过大的情况。
    解决方案:检查是否存在不当的安装方式或者使用环境恶劣,导致电容器损坏。
    问题2:电容器容量减小。
    解决方案:请先确保电压和温度环境都在规定的范围内,必要时联系技术支持部门获取进一步的帮助。

    总结和推荐


    KXJ系列电容器以其卓越的长期使用寿命、高可靠性及适应广泛的应用场景而著称。无论是作为电子镇流器的核心组件还是应用于汽车和工业控制系统中,都能展现出色的性能。强烈推荐给寻求高可靠性和耐用性的应用场合。

EKXJ451ELL680MLP1S参数

参数
电容值 68μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.65A@ 100kHz,660mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 16mm*35.5mm*37mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

EKXJ451ELL680MLP1S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXJ451ELL680MLP1S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXJ451ELL680MLP1S EKXJ451ELL680MLP1S数据手册
