EMZR250ARA821MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 25V ±20% 60mΩ@ 100kHz 2000h@ 105°C 1.19A@ 100kHz,714mA@ 120Hz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 12M-EMZR250ARA821MJA0G
供应商: 国内现货
标准整包数: 500

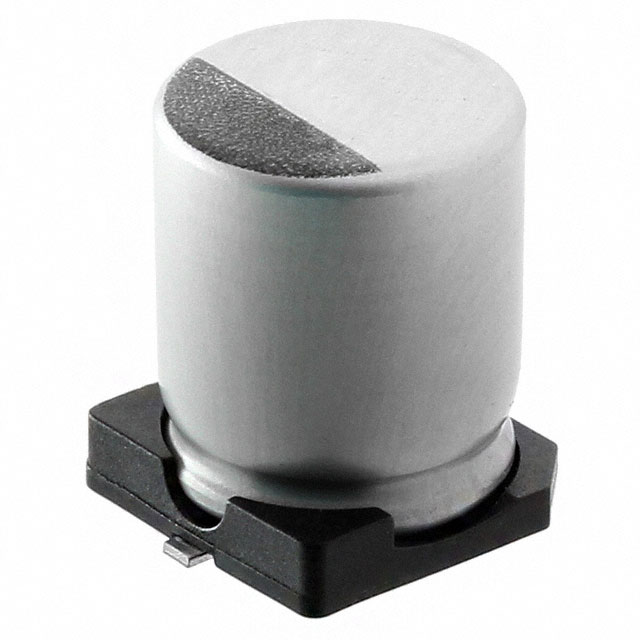

NIPPON CHEMI-CON 铝电解电容 EMZR250ARA821MJA0G

EMZR250ARA821MJA0G概述

    # AIchipTM-MZRSeries:铝电解电容器技术手册

    产品简介


    AIchipTM-MZRSeries 是一款表面贴装型铝电解电容器,专为高可靠性应用设计。它具有低ESR(等效串联电阻)、宽温度范围和高耐压特性,广泛应用于消费电子、工业自动化、汽车电子和通信设备等领域。

    技术参数


    以下是AIchipTM-MZRSeries的主要技术参数:
    | 参数 | 值 |

    | 工作温度范围 | -55℃ 至 +105℃ |
    | 额定电压范围 | 6.3V 至 50Vdc |
    | 标称容量范围 | 22μF 至 2,200μF |
    | 容量容差 | ±20% (M) (20℃, 120Hz) |
    | 泄漏电流 | I=0.01CV 或 3μA,取较大值 (20℃, 120Hz) |
    | 损耗因子(tanδ) | ≤0.26(6.3V),≤0.10(50V)(20℃, 120Hz) |
    | 耐久性测试 | 经过105℃ 2,000小时的老化后满足各项指标 |
    | 储存寿命 | 经过105℃ 1,000小时储存后满足各项指标 |
    | 冲击电压测试 | 各额定电压对应冲击电压 |
    | 表面贴装尺寸 | E61至JA0 |

    产品特点和优势


    AIchipTM-MZRSeries具有以下几个显著特点和优势:
    - 低ESR:减少了电路中的能量损耗,提高了系统的整体效率。
    - 高温适应性:能够在高达105℃的工作环境下稳定运行,适合高温环境下的应用。
    - 宽额定电压范围:从6.3V到50Vdc,适用于多种应用场景。
    - 罗氏(RoHS)认证:符合环保要求,适用于环保意识强的应用场景。
    - 抗振动结构:提供了更高的机械可靠性,适合于振动环境中使用。
    - AEC-Q200认证:确保产品适用于汽车电子应用,提升了市场的竞争力。

    应用案例和使用建议


    应用案例
    AIchipTM-MZRSeries电容器在多个领域都有广泛应用,例如:
    - 消费电子:智能手机、平板电脑等。
    - 工业自动化:机器视觉系统、伺服控制器等。
    - 汽车电子:汽车音响系统、车灯控制系统等。
    - 通信设备:路由器、交换机、基站等。
    使用建议
    - 电源管理:在需要高效电源管理的电路中,AIchipTM-MZRSeries可以有效降低功耗,提升系统效率。
    - 高可靠性需求:在要求高可靠性的场合下,使用AIchipTM-MZRSeries可以提高系统的稳定性和耐用性。
    - 高温环境:在高温环境下,AIchipTM-MZRSeries可以保证稳定的工作性能,减少因温度过高导致的故障。

    兼容性和支持


    AIchipTM-MZRSeries可与其他标准SMD封装的电子元器件兼容。供应商提供详尽的产品文档和技术支持服务,帮助用户更好地理解和使用该产品。如需了解更多信息,请联系供应商获取详细资料。

    常见问题与解决方案


    1. 问:如何避免短路?
    - 答:不要超过电容器的额定电压。如果需要超过额定电压,请使用保护电路。
    2. 问:如何处理电容器的泄漏电流问题?
    - 答:在选型时考虑电容器的额定电流,并遵循制造商的使用建议。
    3. 问:在长时间不使用的情况下如何存放?
    - 答:建议在105℃条件下储存1,000小时,以确保长期保存后的性能不受影响。

    总结和推荐


    AIchipTM-MZRSeries凭借其低ESR、高耐温、宽电压范围等特性,在多个应用领域展现出了强大的竞争力。它的高可靠性使其成为高性能电子设备的理想选择。综合考虑上述因素,强烈推荐使用AIchipTM-MZRSeries电容器。

EMZR250ARA821MJA0G参数

参数
电容值 820μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 60mΩ@ 100kHz
工作寿命 2000h@ 105°C
纹波电流 1.19A@ 100kHz,714mA@ 120Hz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMZR250ARA821MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMZR250ARA821MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMZR250ARA821MJA0G EMZR250ARA821MJA0G数据手册

EMZR250ARA821MJA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
