EKMQ201VSN102MP50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 200V ±20% 2000h@ 105°C 2.3A@ 120Hz,3.45A@ 50kHz 卡入式安装,通孔安装 50mm*50mm*50mm
供应商型号: 8414826
供应商: 海外现货
标准整包数: 1

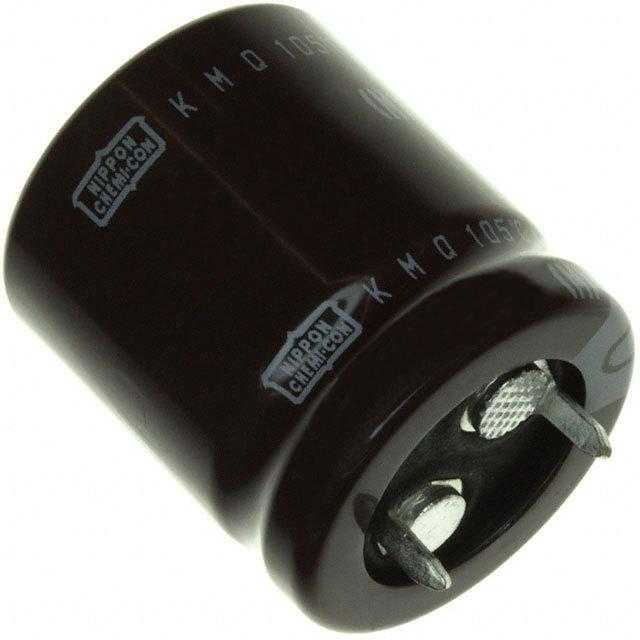

NIPPON CHEMI-CON 铝电解电容 EKMQ201VSN102MP50S

EKMQ201VSN102MP50S概述

    大容量铝电解电容器产品技术手册

    产品简介


    本手册详细介绍了大容量铝电解电容器的产品系列,型号为KMQ系列。该系列电容器具备105℃的工作温度范围,适用于广泛的工业应用领域,如电源转换、电机驱动、通信设备和医疗设备等。这些电容器具有较高的耐久性,能够承受高纹波电流,在严苛的工作环境下表现优异。

    技术参数


    KMQ系列电容器的技术规格如下:
    - 温度范围:-40℃至+105℃(35/50Vdc),-25℃至+105℃(160至450Vdc)
    - 额定电压范围:35/50Vdc,160至450Vdc
    - 电容值范围:10,000μF及以下
    - 电容容差:±20%
    - 漏电流:≤3CV(I:最大漏电流,C:额定电容,V:额定电压)
    - 损耗因子(tanδ):见下表
    - 耐久性:在105℃环境下连续工作2000小时后,电容变化不超过初始值的±20%,损耗因子不超过初始值的200%,漏电流不超过初始值。
    - 低温度特性:低温下的阻抗比在+20℃时高,最高可达8倍。
    | 额定电压(Vdc) | 最大tanδ |

    | 35/50V | ≤0.30/0.35 |
    | 160至250V | ≤0.25 |
    | 315至450V | ≤0.15/0.20 |

    产品特点和优势


    KMQ系列电容器的主要优势包括:
    - 高可靠性:能够在105℃高温环境下长期工作,且具有出色的耐久性。
    - 宽温度范围:可在极端温度条件下稳定工作。
    - 高电容密度:单位体积内拥有较高的电容值,适合空间受限的应用场合。
    - 低损耗:采用先进的制造工艺,减少能量损耗,提高效率。

    应用案例和使用建议


    KMQ系列电容器广泛应用于各种电力电子系统中,例如:
    - 电源转换:用于开关电源中的储能滤波电容器,以减少输出电压的纹波。
    - 电机驱动:在电机启动和运行过程中提供稳定的电压支撑。
    - 通信设备:确保电路的稳定性,提高信号质量。
    使用建议:
    - 散热设计:在高温环境中使用时,需特别注意散热设计,以防止内部过热导致性能下降。
    - 合理选择额定电压:根据实际工作电压选择合适的额定电压等级,避免因过压而导致的寿命缩短。

    兼容性和支持


    KMQ系列电容器与其他标准电路板连接方式兼容,可以轻松集成到现有的电气系统中。供应商提供详尽的技术支持文档和售后服务,帮助客户解决问题并优化使用体验。

    常见问题与解决方案


    - 问题:长时间存放后,电容值发生变化。
    - 解决方案:在使用前,应按照标准进行预处理,确保电容值恢复到正常水平。

    - 问题:工作温度超出规定范围,导致性能下降。
    - 解决方案:确保工作温度在规定范围内,必要时增加外部冷却措施。

    总结和推荐


    KMQ系列大容量铝电解电容器凭借其优异的耐久性、宽温度范围和低损耗特性,在众多工业应用中表现出色。对于需要高性能、高可靠性的电力电子系统而言,这款产品无疑是理想的选择。建议在电力电子系统的设计和应用中优先考虑KMQ系列电容器。
    本文档仅为参考用途,具体技术规格请参照制造商提供的最新数据表。

EKMQ201VSN102MP50S参数

参数
电容值 1mF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 2.3A@ 120Hz,3.45A@ 50kHz
长*宽*高 50mm*50mm*50mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售

EKMQ201VSN102MP50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMQ201VSN102MP50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMQ201VSN102MP50S EKMQ201VSN102MP50S数据手册

EKMQ201VSN102MP50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.823
50+ ¥ 38.1117
100+ ¥ 37.3151
库存: 38
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.82
