首页  >  产品百科  >  APSG160ELL271MF08J

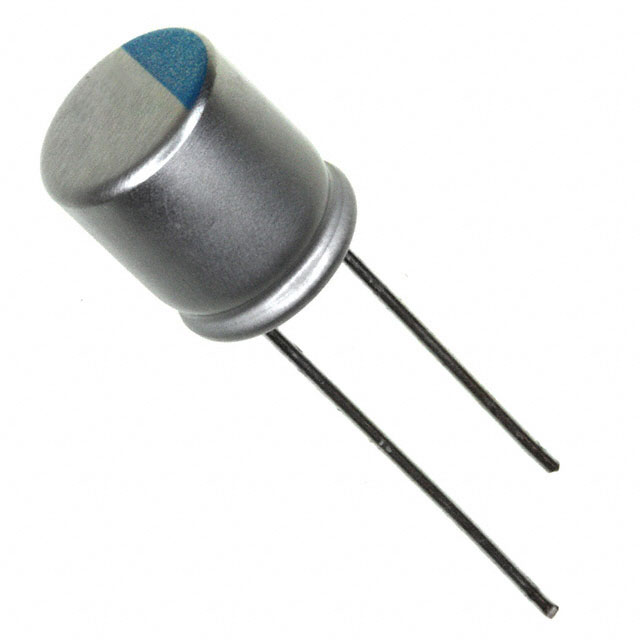

APSG160ELL271MF08J

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 270μF 16V ±20% 10mΩ 20000h@ 105°C 5.08A@ 100kHz 通孔安装 6.3mm*8mm*9mm
供应商型号: APSG160ELL271MF08J
供应商: 国内现货
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 APSG160ELL271MF08J

APSG160ELL271MF08J概述

    NPCAPTM-PSG Series Radial Lead Conductive Polymer Aluminum Solid Capacitors

    1. 产品简介


    NPCAPTM-PSG系列电容器是径向引脚型铝质固态聚合物电容器。它们具有超低等效串联电阻(ESR)、高纹波电流承载能力等特点,适用于各种电子设备和电源模块中。这些电容器广泛应用于电信设备、工业自动化系统、汽车电子、消费电子产品等领域。

    2. 技术参数


    以下是NPCAPTM-PSG系列电容器的主要技术参数:
    - 温度范围:-55°C至+105°C
    - 额定电压:16Vdc至35Vdc
    - 容差:±20%(M)
    - 泄漏电流:I=0.2CV或500μA,取两者较大值
    - 损耗因数:tanδ最大为0.12(20°C,120Hz)
    - 阻抗比:Z(-25°C)/Z(+20°C) ≤ 1.15;Z(-55°C)/Z(+20°C) ≤ 1.25(100kHz)
    - 耐久性:15,000到20,000小时(105°C)
    - 浪涌电压测试:符合1,000次循环要求
    - 失效率:1,000小时内最大0.5%,置信水平60%

    3. 产品特点和优势


    NPCAPTM-PSG系列电容器具有以下几个显著的优势:
    - 超低ESR:显著降低了整体电路中的能量损耗。
    - 高纹波电流承载能力:适用于高频应用场合,减少了热耗散。
    - 优异的温度稳定性:即使在极端温度条件下也能保持良好的性能。
    - 高可靠性:满足严格的应用要求,例如浪涌电压测试和耐久性测试。
    - 环保特性:无卤素且符合RoHS标准。

    4. 应用案例和使用建议


    这些电容器在多种场合下表现出色,例如:
    - 电信设备:用于电源转换和滤波应用。
    - 工业自动化系统:在直流母线电容中扮演关键角色。
    - 汽车电子:需要承受高温和高振动环境。
    建议使用时注意以下几点:
    - 确保环境温度:避免长时间工作在超过105°C的环境中。
    - 正确的安装方式:遵循制造商提供的安装指南,以保证最佳性能和寿命。
    - 考虑散热设计:特别是对于高纹波电流的应用,需合理规划散热路径。

    5. 兼容性和支持


    NPCAPTM-PSG系列电容器可以与其他大多数标准电子元器件良好兼容,适合广泛的电路设计。制造商提供了详尽的技术支持,包括使用手册、样品请求和技术咨询,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见的使用问题及其解决方案如下:
    - 问题:电容器出现漏电现象
    - 解决办法:检查是否存在物理损伤或不当焊接点,必要时重新焊接。
    - 问题:电容器容量偏差超出容差范围
    - 解决办法:确认工作温度和频率是否在规范范围内,调整电路设计以适应变化。

    7. 总结和推荐


    综上所述,NPCAPTM-PSG系列电容器凭借其出色的性能、高可靠性和环境友好特性,在众多应用场合中表现出色。强烈推荐在需要高性能、长寿命和稳定性的电路设计中使用此产品。

APSG160ELL271MF08J参数

参数
电容值 270μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 10mΩ
工作寿命 20000h@ 105°C
纹波电流 5.08A@ 100kHz
长*宽*高 6.3mm*8mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

APSG160ELL271MF08J厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

APSG160ELL271MF08J数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON APSG160ELL271MF08J APSG160ELL271MF08J数据手册

APSG160ELL271MF08J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9703
10000+ ¥ 0.9412
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 970.3
