EKMH401VSN331MA35S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 400V ±20% 753mΩ@ 120Hz 2000h@ 105°C 1.35A@ 120Hz,1.9305A@ 100 kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*37mm(高度)
供应商型号: TS-EKMH401VSN331MA35S
供应商: 海外现货
标准整包数: 200

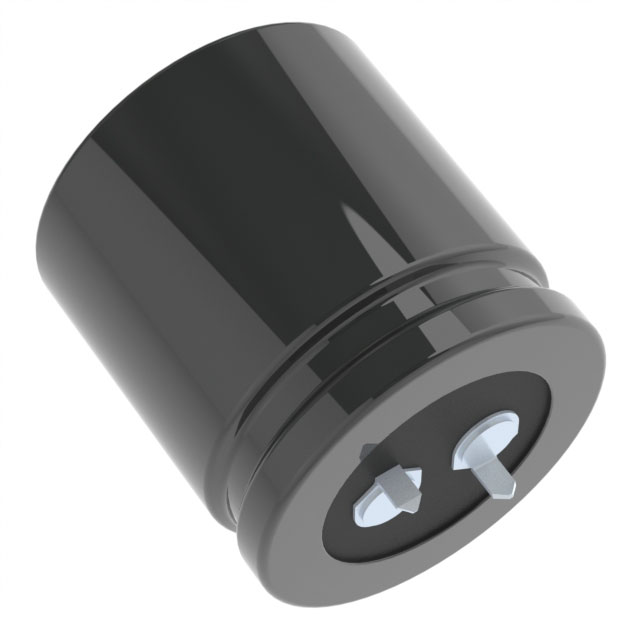

NIPPON CHEMI-CON 铝电解电容 EKMH401VSN331MA35S

EKMH401VSN331MA35S概述

    KMHSeries Aluminum Electrolytic Capacitors 技术手册

    产品简介


    KMHSeries 是由美国United Chemi-Con公司生产的105℃耐高温大容量电解电容器。这些电容器采用插针式设计,适用于电源滤波电路,提供了出色的CV值和纹波电流承载能力。KMHSeries 支持两种类型的安装方式:PC板两脚或四脚插针,可选五脚直立端子。它们符合RoHS标准,不含铅,并提供无溶剂型号(具体要求参见官方网站指南)。

    技术参数


    - 温度范围: 最高105℃;最低-40℃到-25℃(依据电压等级不同)
    - 额定电压: 6.3V至450V直流电
    - 电容范围: 47µF至220,000µF
    - 容差: ±20%
    - 引脚配置: 2或4个插针;可选4或5个直立端子
    - 泄漏电流: 5分钟内<20℃时≤0.02CV µA 或 3mA(取较小值)
    - 使用寿命: 2000小时@105℃(额定纹波电流条件下)

    产品特点和优势


    KMHSeries 非常适合用于需要高可靠性的电源滤波应用。由于其高CV值和高纹波电流承受能力,这些电容器能够有效地处理瞬态负载,从而确保系统稳定运行。此外,它们的铅-free设计满足环保要求,同时具备较长的使用寿命。

    应用案例和使用建议


    KMHSeries 可广泛应用于各种电源管理和稳压电路,如开关电源、直流-直流转换器、不间断电源(UPS)等。例如,在一个典型的开关电源设计中,这些电容器可以放置于输入滤波器或输出滤波器部分,以平滑输出电压并减少纹波噪声。
    建议在安装时遵循制造商提供的指南,特别是在极端温度条件下使用时。保持正确的引脚连接,避免不必要的机械应力,是确保长期稳定运行的关键。

    兼容性和支持


    KMHSeries 与多种其他电子元件和设备兼容,但具体细节需参考制造商的数据表和手册。United Chemi-Con公司为客户提供详尽的技术支持和服务,包括定制解决方案和技术咨询服务。请访问其官网获取更多信息和支持资源。

    常见问题与解决方案


    1. Q: 安装过程中出现泄漏电流异常
    - A: 确保正确选择额定电压和电容值,并按照指定的温度条件进行安装。如有必要,请联系技术支持。
    2. Q: 电容器在长时间工作后表现出较高的ESR值
    - A: 检查是否超出规定的温度范围或负载条件。定期维护和监测可以预防这种情况。
    3. Q: 电容器在焊接过程中损坏
    - A: 使用适当的焊接设备和工艺,确保焊接温度不超过推荐值,并防止热冲击。遵循制造商的焊接指南。

    总结和推荐


    综上所述,KMHSeries 是一款高性能的电解电容器,特别适用于需要高可靠性和稳定性的电源管理应用。其卓越的性能指标和广泛的应用范围使其成为众多工业和消费电子领域的理想选择。如果您需要高可靠性且长寿命的电源滤波解决方案,强烈推荐使用KMHSeries。
    请确认是否有特定的技术术语或更详细的细节需要补充。

EKMH401VSN331MA35S参数

参数
电容值 330μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 753mΩ@ 120Hz
工作寿命 2000h@ 105°C
纹波电流 1.35A@ 120Hz,1.9305A@ 100 kHz
长*宽*高 35mm(长度)*37mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMH401VSN331MA35S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMH401VSN331MA35S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMH401VSN331MA35S EKMH401VSN331MA35S数据手册

EKMH401VSN331MA35S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 2.2814 ¥ 19.3919
库存: 800
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 3878.38
直接购买
加入购物车
