APXC160ARA270ME60G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 27μF 16V ±20% 45mΩ 1000h@ 105°C 1.57A@ 100 kHz SMD 贴片安装 5.3mm*5.3mm*5.7mm
供应商型号: APXC160ARA270ME60G
供应商: Master
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 APXC160ARA270ME60G

APXC160ARA270ME60G概述


    产品简介

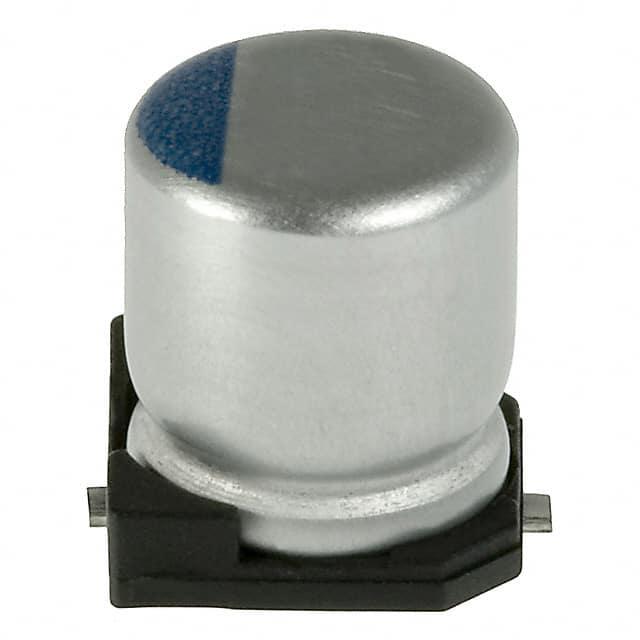

    本产品为导电聚合物铝固态电容器(Surface Mount Type),型号为CAT. No. E1001F。它通过采用导电聚合物作为电解质,在超低等效串联电阻(ESR)、阻抗以及高热阻抗方面取得了显著提升,相比于PXA系列,在额定纹波电流和ESR方面表现更加优异。该产品广泛应用于计算机主板、DC-DC转换器及电压调节模块等领域,并符合RoHS标准。

    技术参数


    | 参数类别 | 规格范围 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 2.5Vdc 至 16Vdc |
    | 容量范围 | 27µF 至 470µF |
    | 案例尺寸范围 | F5B5.7L 至 F8B6.7L |
    | 封装形式 | 表面贴装 |
    | 损耗角正切 (tanδ) | ≤0.12 |
    此外,产品需满足一系列严格测试条件下的长期稳定性和可靠性要求,例如耐高温存储、低温特性、脉冲耐受能力等。

    产品特点和优势


    1. 高性能特性:采用先进的导电聚合物技术,大幅降低ESR值并提高耐热性。
    2. 宽广的工作范围:支持2.5V至16V的电压区间以及广泛的容量选择。
    3. 优越的环境适应性:能够在极端温度条件下保持稳定的性能表现。
    4. 高可靠性和耐用性:经过多项严苛的老化试验验证,确保长时间运行无故障。
    这些特点使得该电容器成为现代电子系统中不可或缺的关键组件,尤其适用于对效率和稳定性要求极高的场合。

    应用案例和使用建议


    典型应用场景:
    - 计算机主板上的电源管理模块;
    - 通信设备中的直流转换电路;
    - 工业自动化控制系统的信号处理单元。
    使用建议:
    - 在安装时应注意避免过度弯曲引脚或施加过大的机械应力;
    - 定期检查周围环境湿度以防止湿气侵入;
    - 若发现异常发热现象,应及时排查是否存在外部短路或内部老化情况。

    兼容性和支持


    该系列产品与大多数主流SMD装配设备完全兼容,并且厂商提供全面的技术文档和支持服务,包括但不限于产品规格书、样品请求流程以及售后维修指南。对于需要定制化解决方案的客户,也可以直接联系制造商获取更多帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流偏大 | 检查焊接质量或更换更高品质的产品 |
    | 热失控现象发生 | 改善散热设计或减少工作环境温度 |
    | 容量下降较快 | 检查是否处于高湿度环境中并采取除湿措施 |

    总结和推荐


    综上所述,这款导电聚合物铝固态电容器凭借其卓越的技术指标、多样化的设计选项以及良好的市场口碑,在多个行业中都展现出了强大的竞争力。无论是从性能还是成本角度来看,它都是理想的电容器选择之一。因此,我们强烈推荐将其纳入您的项目规划当中。如果您有任何疑问或者需求进一步的信息,请随时联系相关技术支持团队。

APXC160ARA270ME60G参数

参数
电容值 27μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 45mΩ
纹波电流 1.57A@ 100 kHz
工作寿命 1000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.7mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

APXC160ARA270ME60G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

APXC160ARA270ME60G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON APXC160ARA270ME60G APXC160ARA270ME60G数据手册

APXC160ARA270ME60G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5404 ¥ 4.3674
3000+ $ 0.5204 ¥ 4.2618
5000+ $ 0.5179 ¥ 4.2411
8000+ $ 0.5153 ¥ 4.2195
10000+ $ 0.5127 ¥ 4.1987
15000+ $ 0.5101 ¥ 4.1772
25000+ $ 0.5076 ¥ 4.1564
50000+ $ 0.5076 ¥ 4.1564
库存: 2000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4367.4
