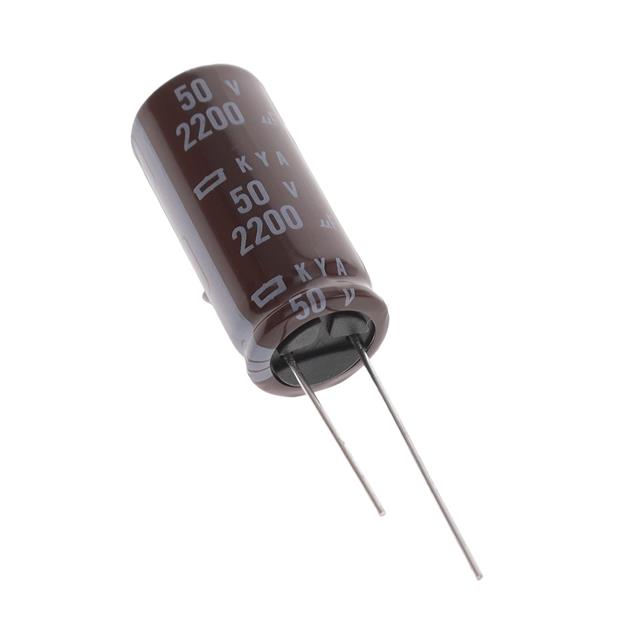

EKYA500ELL222MLP1S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2mF 50V ±20% 10000h 3.15A 通孔安装 16mm*35.5mm*35.5mm
供应商型号: 12M-EKYA500ELL222MLP1S
供应商: 国内现货
标准整包数: 500
NIPPON CHEMI-CON 铝电解电容 EKYA500ELL222MLP1S

EKYA500ELL222MLP1S概述

    # KYA系列铝电解电容器技术手册

    产品简介


    KYA系列铝电解电容器是一种体积小巧且低阻抗的电容器,可在105℃高温下工作。这款电容器采用全新的电解液,以降低阻抗,并具有卓越的耐纹波电流能力。广泛应用于工业控制、通信设备、消费电子等领域。

    技术参数


    - 类别:铝电解电容器
    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3Vdc 至 100Vdc
    - 电容容差:±20%
    - 漏电流:I = 0.01CV 或 3µA,取较大值(C为标称电容,V为额定电压)
    - 损耗因子(tanδ):参见表格
    - 低温度特性(最大阻抗比):参见表格
    - 额定纹波电流:参见表格
    - 使用寿命:在105℃环境下,纹波电流承受范围内可达到4,000至10,000小时
    - 无溶剂抵抗类型

    产品特点和优势


    1. 小型化设计:相比之前的KY系列,KYA系列体积更小。
    2. 低阻抗:采用新型电解液,有效降低了阻抗。
    3. 高耐纹波电流:能在较宽的温度范围内稳定工作,并具有出色的耐纹波电流性能。
    4. 环保:符合RoHS2标准。

    应用案例和使用建议


    应用案例
    - 工业控制设备:在高温环境中稳定运行。
    - 通信设备:提供稳定的电源滤波效果。
    - 消费电子产品:提高设备的整体可靠性。
    使用建议
    - 长期使用注意事项:内部加热会加速老化过程,因此在要求长寿命的应用中需要降低纹波电流的值。
    - 安装指南:遵循制造商推荐的安装指南,确保正确的连接方式。

    兼容性和支持


    - 兼容性:KYA系列与大部分标准的电子设备接口兼容,但具体兼容性需根据实际情况确认。
    - 支持:购买后可享受厂商提供的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查电路设计,适当减小纹波电流,降低温度 |
    | 长时间未使用导致漏电增加 | 在使用前进行充分预热,确保电容恢复正常工作状态 |

    总结和推荐


    KYA系列铝电解电容器凭借其小型化、低阻抗、高耐纹波电流的特点,在多个应用场景中表现出色。尤其适用于对温度敏感、要求高可靠性的场合。强烈推荐用于各类工业、通信和消费电子设备中。在使用过程中,务必注意适当的使用条件和维护措施,以保证最佳性能。

EKYA500ELL222MLP1S参数

参数
电容值 2.2mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h
纹波电流 3.15A
长*宽*高 16mm*35.5mm*35.5mm
安装方式 通孔安装
包装方式 散装

EKYA500ELL222MLP1S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYA500ELL222MLP1S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYA500ELL222MLP1S EKYA500ELL222MLP1S数据手册

EKYA500ELL222MLP1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
