首页  >  产品百科  >  EKMG630ELL331MJ20S

EKMG630ELL331MJ20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 63V ±20% 1000h@ 105°C 510mA@ 120Hz,765mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: 1323051
供应商: 海外现货
标准整包数: 1

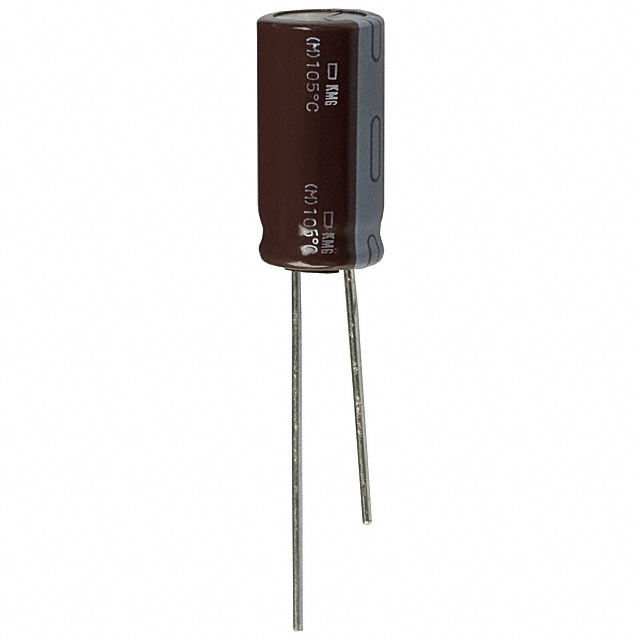

NIPPON CHEMI-CON 铝电解电容 EKMG630ELL331MJ20S

EKMG630ELL331MJ20S概述

    MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS

    1. 产品简介


    铝电解电容器是广泛应用于电子电路中的基本元件,尤其适用于需要高容值的应用场景。KMGSeries属于标准型(耐温105℃)铝电解电容器,具有较高的可靠性和稳定性,被广泛用于工业控制、电源供应、照明系统等多个领域。

    2. 技术参数


    KMGSeries铝电解电容器的主要技术参数如下:
    - 温度范围:-55至+105℃(6.3至100Vdc),-40至+105℃(160至400Vdc),-25至+105℃(450Vdc)
    - 额定电压范围:6.3至450Vdc
    - 电容容差:±20%
    - 漏电流:根据公式计算,不同额定电压下有不同的最大漏电流值
    - 损耗因数(tanδ):最大为0.34(6.3Vdc时),具体数值随电容值及额定电压变化而变化
    - 阻抗比:在低温条件下,阻抗比随温度降低而增加,具体数值见表中
    - 耐久性:在105℃环境下连续运行1000小时或2000小时(满足特定条件),初始容值、损耗因数及漏电流变化均在限定范围内
    - 存储寿命:在105℃无电压条件下存放1000小时后,恢复到20℃,各项指标符合规定要求

    3. 产品特点和优势


    KMGSeries铝电解电容器的主要优势在于:
    - 高温耐受性:在105℃的极端温度下仍能稳定运行,确保设备在恶劣环境下的可靠性。
    - 高容值精度:±20%的电容容差保证了产品的高精度和一致性。
    - 低损耗:良好的损耗因数(tanδ)特性降低了能量损失,提高了系统的效率。
    - 超长使用寿命:在严格的工作环境下表现出色,满足长时间稳定工作的需求。
    - 环保合规:符合RoHS2标准,符合现代电子产品环保要求。

    4. 应用案例和使用建议


    KMGSeries铝电解电容器已成功应用于各种场景,如电源供应滤波器、逆变器、电机驱动器等。为了确保最佳性能,以下是一些建议:
    - 选用合适的额定电压:根据实际电路需求选择合适的额定电压等级,避免过压导致的损坏。
    - 注意散热管理:在大功率应用场景下,适当的散热措施可有效延长电容器的使用寿命。
    - 合理布局:电容器在PCB上的位置应尽量远离发热源和高压区域,以减少干扰和热效应。

    5. 兼容性和支持


    KMGSeries铝电解电容器与市场上主流的电子元器件和设备具有良好的兼容性。制造商提供详尽的技术支持文档,包括安装指南、故障排查步骤等,以确保用户能够顺利使用产品并进行必要的维护。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:电容器出现过早失效。
    - 解决办法:检查电路设计是否存在过压现象;确保正确的安装和连接方式。
    - 问题2:电容器漏电流异常。
    - 解决办法:检查是否超出电容器的最大额定电压范围;检查电路板是否有短路现象。
    - 问题3:电容器在高温环境中表现不稳定。
    - 解决办法:使用散热片或散热风扇提高散热效果;选择耐高温版本的电容器型号。

    7. 总结和推荐


    KMGSeries铝电解电容器凭借其卓越的性能和广泛的适用范围,在众多应用领域展现出极高的实用价值。它不仅满足严格的工业标准,还具备出色的温度耐受性和长寿命特性,是一款值得信赖的产品。因此,我们强烈推荐此款产品给需要高性能电容器的用户。

EKMG630ELL331MJ20S参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 510mA@ 120Hz,765mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG630ELL331MJ20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG630ELL331MJ20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG630ELL331MJ20S EKMG630ELL331MJ20S数据手册

EKMG630ELL331MJ20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
