ESMQ201VSN122MQ40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1.2mF 200V ±20% 2000h@ 85°C 3.5A@ 120Hz,5.25A@ 50kHz 卡入式安装,通孔安装 40mm(宽度)*40mm(高度)
供应商型号: 1679244
供应商: 海外现货
标准整包数: 1

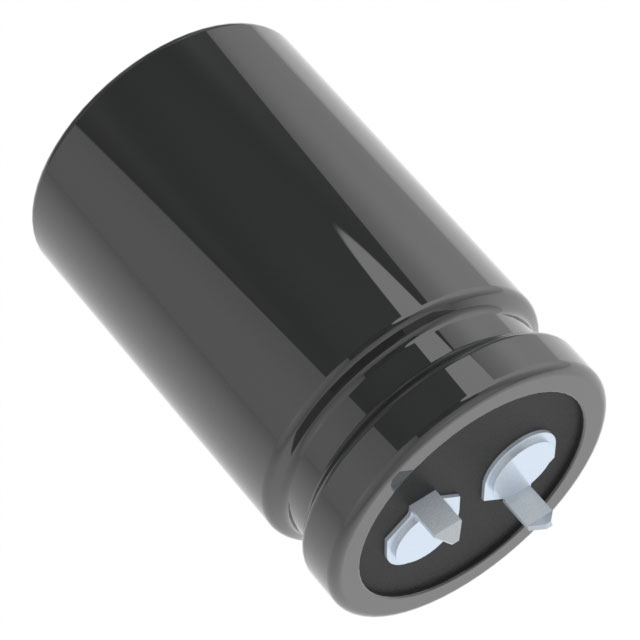

NIPPON CHEMI-CON 铝电解电容 ESMQ201VSN122MQ40S

ESMQ201VSN122MQ40S概述


    产品简介


    SMQ系列铝电解电容器是专为工业应用设计的高可靠性产品。其主要功能是在直流电路中提供储能、滤波和平滑电压的作用。SMQ系列适用于各种工业设备、电源系统、电机驱动器及通信设备等应用场景,凭借其卓越的性能和广泛的适用范围,成为众多行业领域的首选产品。

    技术参数


    以下是SMQ系列铝电解电容器的技术规格:
    - 温度范围:-25°C 至 +85°C
    - 额定电压范围:160Vdc 至 450Vdc
    - 容值容差:±20%(M码)
    - 泄漏电流:I ≦ 3CV (20°C,5分钟)
    - 损耗因子 (tanδ):
    - 额定电压(Vdc) 160至250V:0.15
    - 额定电压(Vdc) 315至400V:0.15
    - 额定电压(Vdc) 420至450V:0.20(20°C,120Hz)

    产品特点和优势


    SMQ系列铝电解电容器具有以下显著特点和优势:
    - 耐纹波电流能力强:在85°C环境下,可承受2,000小时的纹波电流作用。
    - 环保合规:符合RoHS2标准,非溶剂型。
    - 低温度特性:最高阻抗比在低温条件下的变化较小。
    - 长期稳定性:具有优秀的耐用性和可靠性,在长周期内能够保持稳定的性能表现。

    应用案例和使用建议


    应用场景示例:
    - 工业电源系统中作为储能组件,提高系统的稳定性和效率。
    - 通信设备中用于滤波和稳压,确保信号传输的质量。
    使用建议:
    - 在高温环境下使用时,应适当降低工作电压以延长使用寿命。
    - 需要严格控制工作环境温度,避免长时间暴露在高温环境中。

    兼容性和支持


    - 兼容性:SMQ系列电容器与各种常见的PCB连接方式兼容,可方便地集成到现有系统中。
    - 技术支持:厂商提供详尽的产品规格和操作指南,并提供专业技术支持和售后服务。

    常见问题与解决方案


    - 问题:电容器寿命缩短
    - 解决方案:减小纹波电流,降低工作温度。
    - 问题:泄漏电流增大
    - 解决方案:检查焊接质量,确认无松动或短路现象。
    - 问题:电容量下降
    - 解决方案:确保工作环境温度在正常范围内,定期检测并维护。

    总结和推荐


    SMQ系列铝电解电容器以其卓越的性能和广泛的应用范围,成为工业领域不可或缺的电子元件。具备良好的耐纹波电流能力、环保合规性和长久的稳定性,非常适合应用于多种工业和商业场景。鉴于其优异的特性和可靠的支持服务,强烈推荐使用此系列产品。

ESMQ201VSN122MQ40S参数

参数
电容值 1.2mF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 3.5A@ 120Hz,5.25A@ 50kHz
工作寿命 2000h@ 85°C
长*宽*高 40mm(宽度)*40mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMQ201VSN122MQ40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMQ201VSN122MQ40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMQ201VSN122MQ40S ESMQ201VSN122MQ40S数据手册

ESMQ201VSN122MQ40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.6014
2+ ¥ 42.697
3+ ¥ 37.5042
5+ ¥ 36.0617
10+ ¥ 34.6192
20+ ¥ 32.3113
50+ ¥ 31.7343
100+ ¥ 31.7343
库存: 8
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 85.39
直接购买
加入购物车
