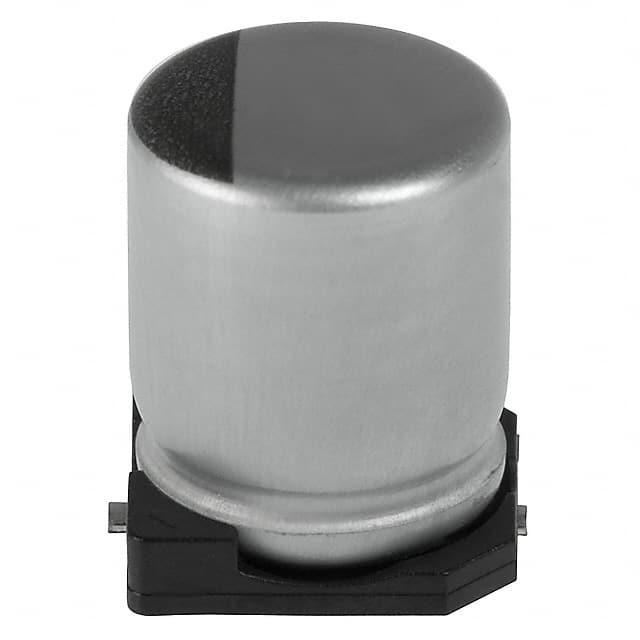

EMZA160ADA471MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 16V ±20% 2000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: EMZA160ADA471MHA0G
供应商: Master
标准整包数: 500
NIPPON CHEMI-CON 铝电解电容 EMZA160ADA471MHA0G

EMZA160ADA471MHA0G概述

    AIchipTM-MZASeries 铝电解电容器产品概述

    产品简介


    AIchipTM-MZASeries 是一款专为高可靠性应用设计的表面贴装铝电解电容器。这类电容器以其低阻抗、耐高温(最高至105℃)及高耐久性而著称。它们广泛应用于消费电子产品、汽车电子、通信设备和工业控制等领域。

    技术参数


    - 温度范围:-55℃ 至 +105℃
    - 额定电压范围:6.3Vdc 至 100Vdc
    - 容值容差:±20%
    - 泄漏电流:最大泄漏电流(μA) = 0.01 × CV 或 3μA(两者取大者)
    - 损耗因子(tanδ):在120Hz下测量,不同额定电压和容值范围内的最大值详见下表。
    - 低频特性:最大阻抗比在低温条件下的表现优异,-55℃ 下最大阻抗比为4。
    - 耐久性:经过105℃ 的规定时间后,在20℃ 条件下恢复时需满足的特性变化。
    | 额定电压 (Vdc) | 容值 (µF) | 尺寸代码 | 最大阻抗 (Ω)/100kHz | 额定纹波电流 (mArms/105℃, 100kHz) |

    | 6.3 | 22 | D61 | 1.35 | - |
    | 10 | 22 | D61 | 1.35 | - |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    AIchipTM-MZASeries 电容器具备以下显著特点和优势:
    - 低阻抗:适合高频应用。
    - 耐高温:可在高达105℃ 的环境中稳定工作。
    - 振动抵抗结构:提高了产品的机械稳定性。
    - 环保材料:符合RoHS标准。
    - 高耐久性:经过严格测试,确保长期使用寿命。

    应用案例和使用建议


    AIchipTM-MZASeries 在多种场合中表现出色,如电源管理模块、汽车电子系统、工业自动化设备和高频率信号处理设备中。针对不同的应用需求,建议在选择电容器时考虑其容值、额定电压和纹波电流能力,以确保最佳效果。例如,在高频信号处理设备中,由于需要更高的纹波电流承载能力,选择相应的大容量电容器至关重要。

    兼容性和支持


    AIchipTM-MZASeries 电容器与大多数主流电子元件和设备兼容。生产厂家提供详尽的产品规格和支持文档,并且针对AEC-Q200标准进行了测试,具体细节可联系Chemicon公司获取。

    常见问题与解决方案


    - 问题:电容器在长时间工作后出现泄漏电流增大。
    解决方案:检查并调整电容器的工作环境温度,避免超温运行。必要时更换电容器。
    - 问题:电容器耐久性不足。
    解决方案:选择更大额定电压和容值的电容器,或者减少工作环境中的纹波电流。

    总结和推荐


    AIchipTM-MZASeries 表面贴装铝电解电容器是一款高性能、高可靠性的产品,适用于各类高要求的应用场合。其卓越的耐高温、低阻抗和高耐久性使其在市场上具有较强的竞争力。我们强烈推荐在需要高品质电容的项目中选用此系列产品。

EMZA160ADA471MHA0G参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,600mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMZA160ADA471MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMZA160ADA471MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMZA160ADA471MHA0G EMZA160ADA471MHA0G数据手册

EMZA160ADA471MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3071 ¥ 2.553
1000+ $ 0.2942 ¥ 2.4461
2500+ $ 0.271 ¥ 2.2524
5000+ $ 0.2629 ¥ 2.1529
7500+ $ 0.259 ¥ 2.121
10000+ $ 0.2551 ¥ 2.089
15000+ $ 0.2513 ¥ 2.0579
25000+ $ 0.2513 ¥ 2.0579
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1276.5
