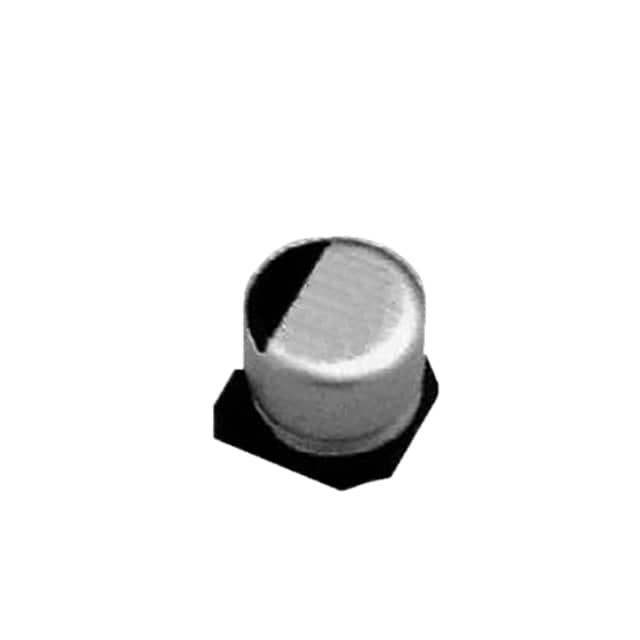

EMLA350ADA221MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 35V ±20% 3000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.3mm
供应商型号: TS-EMLA350ADA221MHA0G
供应商: 海外现货
标准整包数: 500
NIPPON CHEMI-CON 铝电解电容 EMLA350ADA221MHA0G

EMLA350ADA221MHA0G概述

    AIchipTM-MLA系列铝电解电容器技术手册

    产品简介


    AIchipTM-MLA系列是一款低阻抗长寿命的表面贴装铝电解电容器。它适用于需要长时间运行且要求低阻抗的应用,如连续运行的设备和工业应用等。该系列产品通过了RoHS2认证,并具有耐溶剂型(见预防和指南),以适应不同环境下的使用需求。

    技术参数


    | 参数类别 | 规格 |

    | 温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V直流 |
    | 电容范围 | 10µF 至 1,000µF |
    | 外形尺寸 | φ5×5.8L 至 φ10×10L |
    | 损耗角正切(tanδ) | 最大值为 0.32(10V下) |
    | 泄漏电流 | I = max(0.01CV, 3μA) |
    | 低温特性 | 阻抗最大比(-25°C):4 至 10;(-40°C):7 至 10 |
    | 耐久性 | 105°C 下 3,000 小时 |
    | 贮存寿命 | 105°C 下 1,000 小时 |

    产品特点和优势


    1. 低阻抗:AIchipTM-MLA系列在高温环境下仍能保持较低的阻抗,确保稳定运行。
    2. 长寿命:出色的耐久性和贮存寿命,保证在各种应用中长时间无故障运行。
    3. 宽泛的工作温度范围:-40°C至+105°C的温度范围,适合各种恶劣环境。
    4. RoHS2合规:符合环保标准,安全可靠。
    5. 高可靠性:经过严格测试,具备良好的电性能稳定性。

    应用案例和使用建议


    AIchipTM-MLA系列适用于各种需要高稳定性和低阻抗的电路设计,如连续运行的设备、工业自动化系统等。在选择和使用这些电容器时,建议注意以下几点:
    1. 根据应用需求选择合适的电容值和额定电压:确保电容器的额定值满足设计需求。
    2. 考虑环境温度和湿度的影响:高温和高湿度环境可能会降低电容器的使用寿命。
    3. 合理控制纹波电流:过大的纹波电流会增加内部加热,从而缩短电容器的寿命。

    兼容性和支持


    AIchipTM-MLA系列与其他主流电路板和元件兼容,能够轻松集成到现有设计中。厂商提供详尽的技术支持和维护服务,包括产品咨询、售后维修和技术文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值变化过大 | 检查是否超出了额定工作温度范围,调整应用环境温度 |
    | 纹波电流过大 | 降低电路中纹波电流,选择更大容量的电容器 |
    | 泄漏电流异常 | 检查是否存在外部因素(如湿度)影响,更换新电容器 |

    总结和推荐


    AIchipTM-MLA系列铝电解电容器以其低阻抗、长寿命和宽泛的工作温度范围,在多种工业应用中表现出色。它的高可靠性使其成为许多严苛环境中不可或缺的元件。因此,我们强烈推荐使用这款产品,尤其是在需要长期稳定运行的场合。
    此手册详细介绍了AIchipTM-MLA系列电容器的技术参数和使用方法,确保用户能够在各种复杂应用中充分发挥其性能。

EMLA350ADA221MHA0G参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,600mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMLA350ADA221MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMLA350ADA221MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMLA350ADA221MHA0G EMLA350ADA221MHA0G数据手册

EMLA350ADA221MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
