ESMQ401VSN471MQ50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 400V ±20% 2000h@ 85°C 2.39A@ 120Hz,3.418A@ 50kHz 卡入式安装,通孔安装 25.4mm*50mm*50mm
供应商型号: ESMQ401VSN471MQ50S
供应商: Master
标准整包数: 5

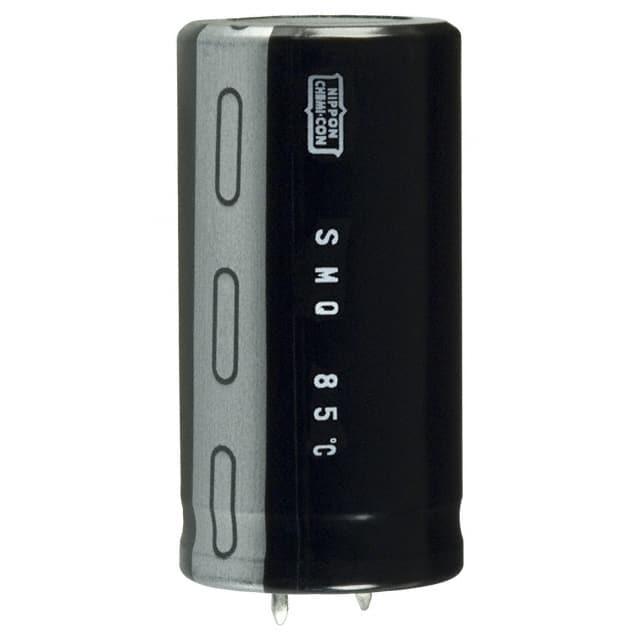

NIPPON CHEMI-CON 铝电解电容 ESMQ401VSN471MQ50S

ESMQ401VSN471MQ50S概述

    产品概述:SMQ系列铝电解电容器

    产品简介


    SMQ系列是标准型铝电解电容器,专为工业应用设计,具备高耐久性和大容量的特点。它适用于多种电压范围,主要应用于电源转换器、变频器、逆变器以及其他需要稳定直流电源的应用领域。其额定电压范围广泛,从160V到450V,覆盖了大多数常见的工业应用需求。

    技术参数


    | 参数项 | 特性 |

    | 额定电压范围 | 160VDC 至 450VDC |
    | 温度范围 | -25°C 至 +85°C |
    | 容量范围 | 82μF 至 3,900μF |
    | 容差 | ±20%(在20°C,120Hz时) |
    | 漏电流 | ≤ 3CV |
    | 介质损耗因子(tanδ)| 额定电压范围 160VDC 至 250VDC: ≤0.15(在20°C,120Hz时)
    额定电压范围 315VDC 至 450VDC: ≤0.15至0.20(在20°C,120Hz时) |
    | 最低温度阻抗比 | 额定电压范围 160VDC 至 250VDC: 4
    额定电压范围 315VDC 至 450VDC: 8(在120Hz时) |

    产品特点和优势


    SMQ系列电容器具有以下特点和优势:
    - 高耐久性:经过2000小时85°C条件下的纹波电流测试,符合行业标准要求。
    - 宽温度范围:能够在极端温度环境下保持稳定性能,适应不同工业环境。
    - 大容量:涵盖从82μF到3,900μF的广泛容量选择,满足各种应用需求。
    - RoHS合规:无有害物质,符合环保标准。

    应用案例和使用建议


    SMQ系列电容器广泛应用于工业设备,如开关电源、驱动器和逆变器。例如,在风力发电系统中,由于需要在恶劣环境中稳定运行,这些电容器可以提供必要的电源滤波和能量存储功能。使用时应注意以下几点:
    - 确保安装位置通风良好,避免过热。
    - 根据应用需求选择合适的额定电压和容量。
    - 注意散热管理,防止因内部加热导致寿命缩短。

    兼容性和支持


    SMQ系列电容器与其他同类电子元器件具有良好的兼容性,可以方便地集成到现有系统中。制造商提供了详细的产品文档和技术支持,确保用户能够顺利安装和调试设备。

    常见问题与解决方案


    1. 问题:电容器出现漏电流超标
    - 解决办法:检查电路是否存在短路,更换受损的电路元件,必要时重新焊接电连接点。
    2. 问题:电容器在低温下表现不佳
    - 解决办法:使用适当的预热措施,确保电容器达到正常工作温度范围后再启动系统。
    3. 问题:电容器容量下降
    - 解决办法:定期检查和更换老化的电容器,确保系统的稳定性和可靠性。

    总结和推荐


    综上所述,SMQ系列铝电解电容器以其广泛的电压范围、高耐久性和优良的温度适应性,成为工业应用的理想选择。无论是从容量还是稳定性方面来看,这款电容器都表现出色,非常适合用于要求严格的工业环境。鉴于其优秀的表现和广泛应用,我们强烈推荐SMQ系列电容器作为工业设备中的首选产品。

ESMQ401VSN471MQ50S参数

参数
电容值 470μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.39A@ 120Hz,3.418A@ 50kHz
长*宽*高 25.4mm*50mm*50mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMQ401VSN471MQ50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMQ401VSN471MQ50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMQ401VSN471MQ50S ESMQ401VSN471MQ50S数据手册

ESMQ401VSN471MQ50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.554 ¥ 38.5724
25+ $ 3.5316 ¥ 29.3638
200+ $ 3.3496 ¥ 27.8358
400+ $ 3.1439 ¥ 25.7454
600+ $ 3.0173 ¥ 24.7087
1000+ $ 3.0068 ¥ 24.6223
2600+ $ 2.9857 ¥ 24.4495
5000+ $ 2.9857 ¥ 24.4495
库存: 409
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 192.86
直接购买
加入购物车
